第121题

采用在竖向荷载作用下无水平反力结构的桥被称为（  ）。

A.拱桥

B.斜拉桥

C.连续钢构

D.梁式桥

参考答案：D

解析：

本题考查的是城市桥梁结构组成与类型。

梁式桥是一种在竖向荷载作用下无水平反力的结构。

第122题

      【背景资料】

       某公司承建一座城市桥梁，该桥上部结构为6×20m简支预制预应力混凝土空心板梁，每跨设置边梁2片，中梁24片；梁端之间、梁端与桥台之间设置了伸缩缝装置。下部结构为盖梁及Φ1000mm圆柱式墩，重力式U型桥台，基础均采用Φ1200mm钢筋混凝土钻孔灌注桩。桥墩构造如下图所示。

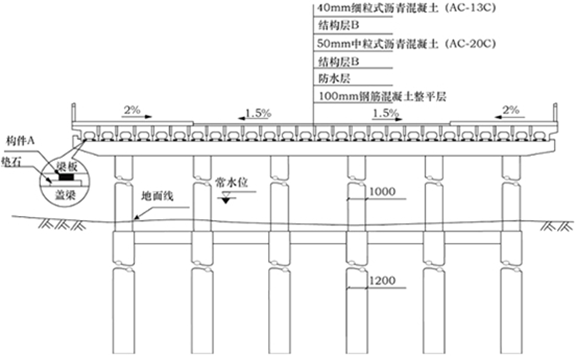

图  桥墩构造示意图（单位：mm）

      开工前，项目部对该桥划分了相应的分部、分项工程和检验批，作为施工质量检查、验收的基础。划分后的分部（子分部）、分项工程及检验批对照表如表1。

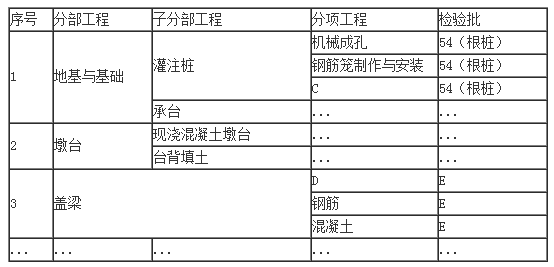

                                                          表1 桥梁分部（子分部）、分项工程及检验批对照表（节选）

       工程完工后，项目部立即向当地工程质量监督机构申请工程竣工验收，该申请未被受理，此后，项目部按照工程竣工验收规定对工程进行全面检查和整修，确认工程符合竣工验收条件后，重新申请工程竣工验收。

      【问题】

      1.写出图1中构件A和桥面铺装结构层B的名称，并说明构件A在桥梁结构中的作用。

      2.列式计算图1中构件A在桥梁中的总数量。

      3.写出表1中C、D和E的内容。

      4.伸缩缝装置应具备哪些性能要求？存放时应注意什么？

      5.工程完工后，施工单位在申请工程竣工验收前应做好哪些工作?应该由哪个单位组织竣工验收？

参考答案：见解析

解析：

1.构件A是桥梁支座支座，结构层B是粘层；构件A的作用不仅是传递很大的荷载，还能保证桥跨结构能产生一定的变位。

2.桥梁中支座的总数量 = 每片梁4个×每跨(24+2)片梁×6跨=624个(注意看图中一端是画了两个支座，一个梁是放在两端，所以每片梁是4个支座)。

3.表1中C是水下混凝土；D是模板；E是5（两端是放在桥台上，所以不是7而是5）。

4.（1）性能要求有：伸缩装置应能够适应、满足桥梁纵、横、竖三向的变形要求，应具有可靠的防水、排水系统，防水性能应符合注满水24h无渗漏的要求。

（2）伸缩装置不得露天堆放，存放场所应干燥通风，产品应远离热源lm以外，不得与地面直接接触，存放应整齐、保持清洁，严禁与酸、碱、油类、有机溶剂等相接触。

5.（1）工程完工后，施工单位要自行组织有关人员检查评定，总监理工程师应组织专业监理工程师对工程质量进行竣工预验收，如存在问题，应由施工单位及时整改。整改后，由施工单位向建设单位提交工程竣工报告，申请工程竣工验收。

（2）应该由建设单位组织竣工验收。

【名师点拨】本题主要考查的是桥梁工程中的支座和伸缩缝，以及竣工验收相关技术要点。关于支座的计算，一共有6跨，每一跨有26片梁（中梁加边梁），每一片梁要有4个支座，将其进行乘法计算即可。

第123题

【背景资料】

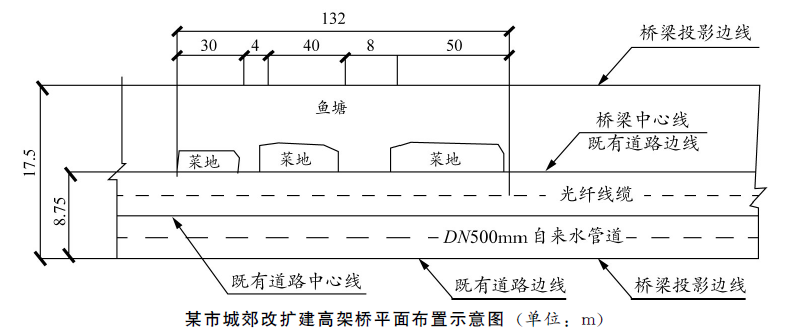

       某公司中标承建该市城郊结合部交通改扩建高架工程，该高架上部结构为现浇预应力钢筋混凝土连续箱梁，桥梁底板距地面高15m，宽17.5m，主线长720m，桥梁中心轴线位于既有道路边线，在既有道路中心线附近有埋深1.5m的现状DN500自来水管道和光纤线缆，平面布置如图4所示。高架桥跨越132m鱼塘和菜地，设计跨径组合为41.5+49+41.5m，其余为标准联，跨径组合为（28+28+28）m×7联，支架法施工。下部结构为：H型墩身下接10.5m×6.5m×3.3m承台（埋深在光纤线缆下0.5m）,承台下设有直径1.2m，深18m的人工挖孔灌注桩。

       项目部进场后编制的施工组织设计提出了“支架地基加固处理”和“满堂支架”两个专项方案。在“支架地基加固处理”专项方案中，项目部认为在支架地基预压时荷载应是不小于支架地基承受的混凝土结构物恒载的1.2倍即可，并根据相关规定组织召开了专家论证会，邀请了含本项目技术负责人在内的四位专家对方案内容进行了论证。专项方案经论证后，专家组提出了应补充该工程上部结构施工流程及支架预压荷载验算需修改完善的指导意见。项目部未按专家组要求补充该工程上部结构施工流程和支架地基预压荷载验算，只将其他少量问题作了修改，上报项目总监和建设单位项目负责人审批时未能通过。

       【问题】

       1.写出该工程上部结构施工流程（自箱梁钢筋验收完成到落架结束，混凝土采用一次浇筑法。）

       2.编写“支架地基加固处理”专项方案的主要因素是什么？

       3.“支架地基加固处理”后的合格判定标准是什么？

       4.项目部在支架地基预压方案中，还有哪些因素应计入预压荷载计算？

       5.该项目中除了“DN500自来水管道，光纤线缆保护方案”和“预应力张拉专项方案”以外还有哪些内容属于“危险性较大的分部分项工程”范围未上报编制的专项方案，请补充。

6.项目部邀请了含本项目负责人在内的四位专家对两个专项方案进行论证的结果是否有效？如无效请说明理由并写出正确做法。

参考答案：见解析

解析：

1.该工程上部结构施工流程为:浇筑箱梁混凝土→养护→拆除侧模→预应力张拉→压浆施工。

或者：钢筋验收一地基处理一搭设支架一安装并调好底模、侧模一底、腹板普通钢筋绑扎及预应力管道设置一安装内模一顶板普通钢筋绑扎及预应力管道预设一穿预应力筋束一浇筑混凝土一混凝土养护一张拉预应力一孔道压浆一封锚一拆除模板一落架。

2.编制专项方案的主要因素是：

（1）根据上部结构预应力箱梁的断面尺寸及支架形式对地基的要求确定；

（2）支架穿越132m菜地和水塘区域，需要进行地基处理；

（3）区域内的管线需要进行重点保护。

3.根据《钢管满堂支架预压技术规程》JGJ/T194一2009规定，“支架地基加固处理”后的合格判定标准为：

（1）地基承载力满足现行标准的规定；

（2）地基沉降状况满足现行标准的规定，各监测点连续24h的沉降量平均值小于1mm；各监测点连续72h的沉降量平均值小于5mm。

4.进入预压荷载计算的因素还有：支架自重，模板重量，施工人员和机具行走、运输荷载，浇筑混凝土产生的冲击荷载，风雪荷载以及特殊季节施工保护措施的荷载。

5.属于危险性较大分部分项工程范围未上报的专项方案还包括：模板支架工程；深基坑工程（承台）；人工挖孔桩工程；起重吊装工程。

6.论证结果无效。

理由：本项目参建单位人员不得以专家组专家身份参与方案论证，因此项目技术负责人作为专家参加论证错误。专家组应由5人以上单数符合专业要求的专家组成，本论证会只有4人，不符合要求。

正确做法：应由5名以上符合相关专业要求的专家组成专家组。本项目的参建各方不得以专家身份参加专家论证会。专项方案经论证后，专家组应当提交论证报告，对论证的内容提出明确的意见，并在论证报告上签字。该报告作为专项方案修复完善的指导意见。

专项方案应经施工企业技术负责人签字，并报总监和建设单位项目负责人签字后实施。

【名师点拨】本题主要涉及桥梁工程和工程管理相关内容，是较为综合的真题，考查知识点比较多，比较杂。要求通过本题，了解命题人的出题思路。

第124题

【背景资料】

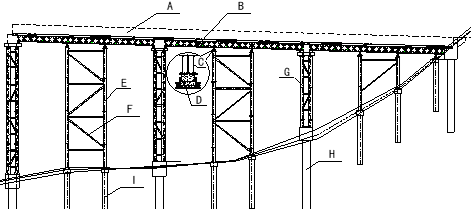

       某10联现浇预应力混凝土连续箱梁桥，第十联箱梁采用支架法施工，架体搭设高度15m，支架布置如图所示。方案上报相关单位并经批复后开始施工，施工中发生如下事件：

       事件一：所示支架由桩基础、钢管柱、卸落装置、贝雷片、型钢、联接件等组成，在支架设计中设置施工预拱度。组拼完成后，按相关要求进行检验及加载预压试验，满足要求后投入使用。事件二：施工单位编制了支架施工专项方案，该方案经项目技术负责人签字后，报监理工程师审查批准后实施。

       【问题】

       1.据图判断该桥梁支架属于何种模式？

       2.结合图与事件一，指出型钢、卸落装置、贝雷片分别对应图中的A～H中的哪个编号？说明应根据哪些因素来确定卸落装置的型式？

       3.事件二中，支架专项施工方案实施前的相关程序是否正确？若不正确，写出正确程序。

参考答案：见解析

解析：

1.梁柱（钢管柱）式支架或桩柱式支架。

2.型钢是 C、卸落装置是 D、贝雷片是 B。

应根据结构形式（或支架形式）、承受的荷载大小及需要的卸落量确定卸落装置的型式。

3.支架专项施工方案实施前的相关程序不正确，该支架高度最高达 15m，超过 8m，属于超过一定规模的危险性较大工程，专项方案必须由施工单位组织专家进行论证、审查，专家组提交论证报告并签字后方可施工。

第125题

模板支架设计中，在栏杆侧模强度验算中，荷载组合应选择（  ）。

A.施工人员及施工材料运输及堆放的荷载

B.振捣混凝土的荷载

C.新浇混凝土对侧模的压力

D.倾倒混凝土的水平冲击荷载

E.支架所承受的水流压力

参考答案：BC

解析：

本题考查的是 模板、支架和拱架的设计、制作、安装与拆除。

缘石、人行道、栏杆、 柱、梁板、拱等的侧模板荷载组合中计算强度中，应考虑振捣混凝土的荷载及新浇混凝土对侧模的压力。

第126题

设计预应力混凝土结构模板时，应考虑施加预应力后（  ）等。

A.构件的上拱

B.支座螺栓位移

C.构件的非弹性变形

D.预埋件位移

E.构件的弹性压缩

参考答案：ABDE

解析：

本题考查的是模板、支架和拱架的设计、制作、安装与拆除。

设计预应力混凝土结构模板时，应考虑施加预应力后构件的弹性压缩、上拱及支座螺栓或预埋件的位移等。

第127题

关于桥梁模板及承重支架的设计与施工的说法，错误的是（   ）。

A.模板及支架应具有足够的承载力、刚度和稳定度

B.支架立柱高于5m时，应在两横撑之间加剪刀撑

C.支架通行孔的两边应加护桩，夜间设警示灯

D.施工脚手架应与支架相连，以提高整体稳定性

参考答案：D

解析：

本题考查的是模板、支架和拱架的设计、制作、安装与拆除。

施工脚手架、便桥须设立独立的支撑体系，不得与支架或拱架共用同一支撑结构。

第128题

现浇混凝土箱梁支架设计时，计算强度及验算刚度均应使用的荷载是（  ）。

A.混凝土箱梁的自重

B.施工材料机具的荷载

C.振捣混凝土时的荷载

D.倾倒混凝土时的水平向冲击荷载

参考答案：A

解析：

本题考查的是模板、支架和拱架的设计、制作、安装与拆除。

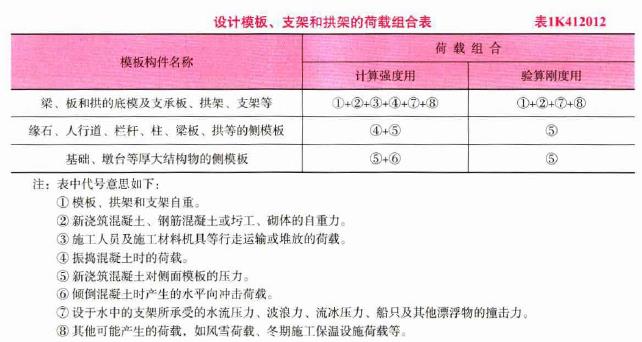

可以参考以下表格。

第129题

在支架上现浇预应力混凝土连续梁时，支架应稳定，强度、刚度应符合规范要求，验算倾覆的稳定系数不得小于（  ）。

A.1.15

B.1.20

C.1.3

D.1.4

参考答案：C

解析：

本题考查的是 模板、支架和拱架的设计、制作、安装与拆除。

支架应稳定，强度、刚度应符合规范要求，在支架上现浇预应力混凝土连续梁时，验算倾覆的稳定系数不得小于1.3。

第130题

模板、支架拆除应遵循（  ）原则。

A.先下后上

B.先左后右

C.先支先拆

D.先支后拆

参考答案：D

解析：

本题考查的是模板、支架和拱架的设计、制作、安装与拆除。

模板、支架和拱架拆除应遵循先支后拆、后支先拆的原则。支架和拱架应按几个循环卸落，卸落量宜由小渐大。

第131题

下列关于模板、支架拆除的说法，正确的是（   ）。

A.底模应在结构建立预应力前拆除

B.芯模和预留孔道内模应在混凝土抗压强度达到设计标准值的75%以上时，方可拔出

C.砂浆砌石、混凝土砌块拱桥应在砂浆强度达到设计要求强度后卸落拱架，设计未规定时，砂浆强度应达到设计标准值的75%以上

D.预应力混凝土结构的侧模应在预应力张拉前拆除

参考答案：D

解析：

本题考查的是模板、支架和拱架的设计、制作、安装与拆除。

芯模和预留孔道内模应在混凝土抗压强度能保证结构表面不发生塌陷和裂缝时，方可拔出。砂浆砌石、混凝土砌块拱桥应在砂浆强度达到设计要求强度后卸落拱架，设计未规定时，砂浆强度应达到设计标准值的80%以上。

第132题

【背景资料】

        某城市高架桥上部结构为钢筋混凝土预应力简支梁，下部结构采用独柱式T形桥墩，钻孔灌注桩基础。灌注砼桩时，为了防止桩顶砼不密实，根据实际情况，项目部技术人员分析的可能原因有：（1）超灌高度不够；（2）商品砼浮浆较多；（3）孔内水下砼面测量不准确。项目部针对分析的原因，采取了相应的技术措施。

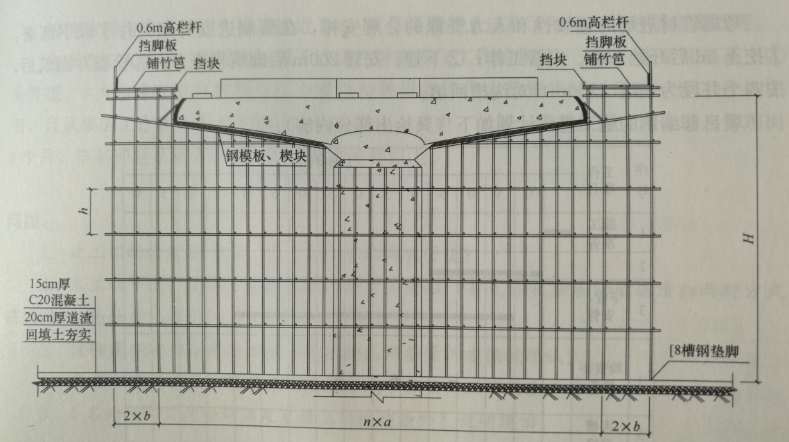

         项目部编制了桥墩专项施工方案，方案中采用扣件式钢管支架及定型钢模板。为了加强整体性，项目部将支架与脚手架一体化搭设，现场采用的支架模板施工图如下图所示。

       项目部按施工图完成了桥墩钢筋安装和立模等各项准备工作后，开始浇筑混凝土。在施工中发生1名新工人从墩顶施工平台坠落致死事故，施工负责人立即通知上级主管部门。

        事故调查中发现：外业支架平台宽120cm；平台防护栏高60cm；人员通过攀爬支架上下。施工中发生如下事件：

       为了确保安全施工，项目部制订了安全生产管理制度，主要包括：安全生产值班制度，安全生产例会制度，安全事故报告制度等。

      【问题】

       1.针对灌注桩顶砼不密实原因，提出相应的技术措施。

       2.施工方案中支架结构杆件不全，指出缺失杆件名称。

       3.图示支架结构存在哪些安全隐患？

       4.高处作业人员应配备哪些个人安全防护用品？

       5.补充事件中安全生产管理制度的内容。

参考答案：见解析

解析：

1.桩顶砼浇筑完成后应高出设计标高0.5～1m；桩顶10m范围内砼适当调整配合比，增大碎石含量；灌注最后阶段，孔内砼面测定采用硬杆筒式取样法测定。

2.纵向扫地杆、横向扫地杆、斜撑和剪刀撑。

3.(1)平台防护栏高60cm错误， 应高于作业面1.2m以上；

(2)高处作业没有进行防护错误，应设置安全网防护；

(3)承重支架与脚支架连在一起错误，脚手架与支架必须分隔设置；

(4)人员攀爬脚手架上下错误，应设置上下作业人员通道（安全梯、斜道）；

4.安全帽、安全带、防滑鞋等个人安全防护用品。

5.还包括安全生产检查制度，安全生产验收制度，安全生产奖罚制度，安全生产事故隐患排查治理制度。

第133题

【背景资料】

       某城市高架桥上部结构为钢筋混凝土预应力简支梁，下部结构采用独柱式 T 形桥墩，钻孔灌注桩基础。

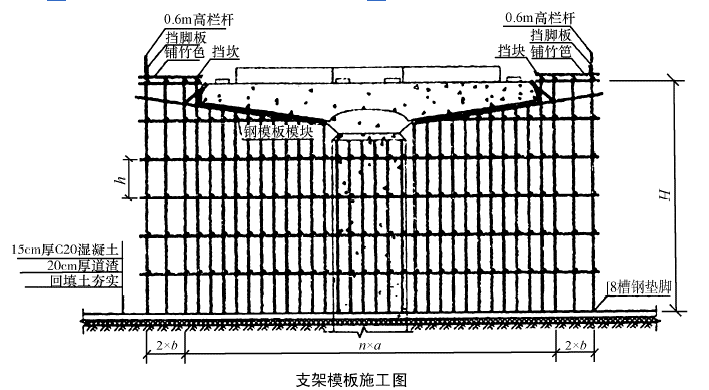

       项目部编制了桥墩专项施工方案，方案中采用扣件式钢管支架及定型钢模板。为了加强整体性，项目部将支架与脚手架一体化搭设，现场采用的支架模板施工图如图1所示。

       项目部按施工图完成了桥墩钢筋安装和立模等各项准备工作后，开始浇筑混凝上。在施工中发生 1 名新工人从墩顶施工平台坠落致死事故，施工负责人立即通知上级主管部门。

      事故调查中发现：外业支架平台宽 120cm；平台防护栏高 60cm；人员通过攀爬支架上下；三级安全教育资料中只有项目部的安全教育记录。

      【问题 】

      1.施工方案中支架结构杆件不全，指出缺失杆件名称。

      2.图示支架结构存在哪些安全隐患？

      3.高处作业人员应配备什么个人安全防护用品？

      4.按事故造成损失的程度，该事故属于哪个等级？

      5.项目部三级安全教育还缺少哪些内容？

      6.安全管理中的“三类人员培训”是指哪三类人员？

参考答案：见解析

解析：

1.施工方案中支架结构还缺少的杆件包括：横、纵扫地杆；斜撑及剪刀撑。

2.图示支架存在的安全隐患有：

（1）脚手架与承重支架分隔设置（应分开设置）；

（2）高处作业未设置密目式安全网防护；

（3）防护栏设置过低（应高于作业通道面1.2m以上）；

（4）未设置上下作业人员的通道（未设置爬梯）。

3.高处作业人员应配备安全帽、安全带及防滑鞋。

4.该事故属于一般事故。

5.还缺少公司对新工人的安全教育、班组对新工人的安全教育。

6. “三类人员”是指：公司负责安全的管理人员、项目经理及项目经理部的专职安全员。

【名师点拨】本题是较为简单的练习题。安全管理是重点考查内容，要求掌握。

第134题

钢筋工程施工中，当钢筋受力不明确时应按（  ）处理。

A.受拉

B.受压

C.受剪

D.受扭

参考答案：A

解析：

本题主要考查的是钢筋施工技术。

施工中钢筋受力分不清受拉、受压的，按受拉处理。

第135题

预制构件吊环可选择下列（ ）类材料加工，其拉应力不大于65MPa。

A.冷拉HPB

B.未经冷拉HPB

C.冷拉HRB

D.未经冷拉HRB

参考答案：B

解析：

本题考查的是钢筋施工技术。

预制构件吊环应采用未经冷拉热轧光圆钢筋制作，光圆钢筋可用HPB表示，HRB为带肋钢筋。

第136题

宜在（  ）状态下弯制钢筋。

A.冷拉

B.常温

C.加热

D.高温

参考答案：B

解析：

本题考查的是钢筋施工技术。

钢筋宜在常温状态下弯制，不宜加热。

第137题

钢筋接头应当符合设计要求，当设计无规定时，应符合（  ）。

A.钢筋接头宜采用焊接接头或机械连接接头

B.在同一根钢筋上宜不设接头

C.钢筋与钢板的T形连接，宜采用埋弧压力焊或电弧焊

D.接头末端至钢筋弯起点的距离不得小于钢筋直径的5倍

E.焊接接头应设在受力较大区段

参考答案：AC

解析：

本题考查的是钢筋施工技术。

在同一根钢筋上宜少设接头；焊接接头应设在受力较小的区段。接头末端至钢筋弯起点的距离不得小于钢筋直径的5倍。


第138题

在施工中钢筋受力分不清时，可按（  ）处理。

A.受压或受拉

B.受拉

C.受压和受拉

D.受压

参考答案：B

解析：

本题考查的是钢筋施工技术。

施工中钢筋受力分不清受拉、受压的，按受拉办理。

第139题

钢筋的级别、种类和直径应按设计要求选用，当需要代换时，应由（  ）单位作变更设计。

A.建设

B.监理

C.施工

D.原设计

参考答案：D

解析：

本题考查的是钢筋施工技术。

钢筋的级别、种类和直径应按设计要求采用。当需要代换时，应由原设计单位作变更设计。

第140题

钢筋与钢板的T形连接，宜采用（ ）。

A.电弧焊

B.闪光对焊

C.埋弧压力焊

D.电渣压力焊

E.电阻点焊

参考答案：AC

解析：

本题考查的是钢筋施工技术。

钢筋与钢板的T形连接，宜采用埋弧压力焊或电弧焊。
