第101题

城镇轻轨高架桥最常用的桥墩形式是（  ）。

A.倒梯形桥墩

B.T形桥墩

C.双柱式桥墩

D.Y形桥墩

参考答案：B

解析：

本题考查的是轻轨交通高架桥梁结构。

T形桥墩占地面积小，是城镇轻轨高架桥最常用的桥墩形式。这种桥墩既为桥下交通提供最大的空间，又能减轻墩身重量，节约圬工材料。特别适用于高架桥和地面道路斜交的情况。

第102题

关于钢板桩的特点，下列说法错误的有（  ）。

A.一般最大开挖深度在7~8m

B.需有防水措施相配合

C.成品制作，可反复使用

D.截面刚度大于钢管桩

E.钢板桩常用的断面形式多为U形或Z形

参考答案：BD

解析：

本题考查的是深基坑支护结构与边坡防护。

钢板桩的特点：成品制作，可反复使用；施工简便，但施工有噪声；刚度小，变形大，与多道支撑结合，在软弱土层中也可采用；新的时候止水性尚好，如有漏水现象，需增加防水措施。

钢管桩的特点：截面刚度大于钢板桩，在软弱土层中开挖深度大；需有防水措施相配合。

第103题

板（桩）墙的围护结构荷载主要来自（  ）所产生的土压力和水压力，并将此压力传递到支撑，是稳定基坑的一种施工临时挡墙结构。

A.基坑支护

B.基坑开挖卸荷

C.基坑上部荷载

D.动荷载

参考答案：B

解析：

本题考查的是深基坑支护结构与边坡防护。

基坑围护结构体系包括板（桩）墙、围檩（冠梁）及其他附属构件。板（桩）墙主要承受基坑开挖卸荷所产生的土压力和水压力，并将此压力传递到支撑，是稳定基坑的一种施工临时挡墙结构。

第104题

在我国应用较多的深基坑围护结构有钢板桩、预制钢筋混凝土桩、（  ）等。

A.地下连续墙

B.钢筋混凝土支撑

C.型钢支撑

D.深层搅拌桩

E.钻孔灌注桩

参考答案：ADE

解析：

本题考查的是深基坑支护结构与边坡防护。

在我国应用较多的深基坑围护结构类型有排桩、地下连续墙、重力式挡墙，以及这些结构的组合形式等。钢筋混凝土支撑和型钢支撑属于支撑结构体系。

第105题

桥梁的主要类型按受力特点划分，包括（  ）。

A.圬工桥

B.拱式桥

C.梁式桥

D.钢桥

E.刚架桥

参考答案：BCE

解析：

本题考查的是城市桥梁结构组成与类型。

桥梁的主要类型按受力特点分包括：梁式桥、 拱式桥、刚架桥、悬索桥、组合体系桥。

第106题

【背景资料】

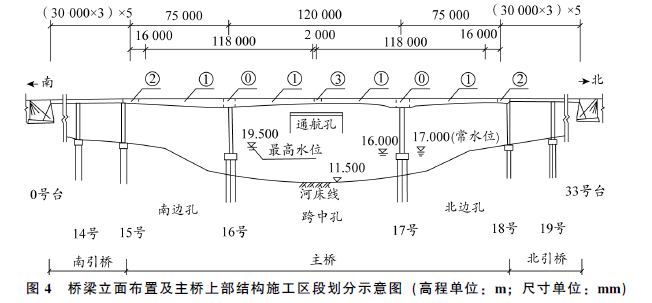

某公司承建一座城市快速路跨河桥梁，该桥由主桥、南引桥和北引桥组成，分东、西双幅分离式结构，主桥中跨下为通航航道，施工期间航道不中断。主桥的上部结构采用三跨式预应力混凝土连续刚构，跨径组合为75m+120m+75m；南、北引桥的上部结构均采用等截面预应力混凝土连续箱梁，跨径组合为（30m×3）×5；下部结构墩柱基础采用混凝土钻孔灌注桩，重力式U型桥台；桥面系护栏采用钢筋混凝土防撞护栏；桥宽35m，横断面布置采用0.5m（护栏）+15m（车行道）+0.5m（护栏）+3m（中分带）+0.5m（护栏）+15m(车行道）+0.5m（护栏）；河床地质自上而下为厚3m淤泥质黏土层、厚5m砂土层、厚2m砂层、厚6m卵砾石层等；河道最高水位（含浪高）高程为19.5m，水流流速为1.8m/s。桥梁立面布置如图4所示。

 项目部编制的施工方案有如下内容：
     （1）根据主桥结构特点及河道通航要求，拟定主桥上部结构的施工方案，为满足施工进度计划要求，施工时将主桥上部结构划分成 ⓪、①、②、③等施工区段，其中，施工区段 0 的长度为14m，施工区段①每段施工长度为4m，采用同步对称施工原则组织施工，主桥上部结构施工区段划分如图4所示。
     （2）由于河道有通航要求，在通航孔施工期间采取安全防护措施，确保通航安全。
     （3）根据桥位地质、水文、环境保护、通航要求等情况，拟定主桥水中承台的围堰施工方案，并确定了围堰的顶面高程。
     （4）防撞护栏施工进度计划安排，拟组织2个施工组同步开展施工，每个施工班组投入1套钢模板，每套钢模板长91m，每套钢模板的施工周转效率为3天。施工时，钢模板两端各0.5m作为导向模板使用。
      【问题】
       1.列式计算该桥多孔跨径总长；根据计算结果指出该桥所属的桥梁分类。
       2.施工方案（1）中，分别写出主桥上部结构连续刚构及施工区段②最适宜的施工方法；列式计算主桥16号墩上部结构的施工次数（施工区段③除外）。
       3.结合图4及施工方案（1），指出主桥“南边孔、跨中孔、北边孔”先后合龙的顺序（用“南边孔、跨中孔、北边孔”及箭头“→”作答；当同时施工时，请将相应名称并列排列）；指出施工区段③的施工时间应选择一天中的什么时候进行？
       4.施工方案（2）中，在通航孔施工期间应采取哪些安全防护措施？
       5.施工方案（3）中，指出主桥第16、17号墩承台施工最适宜的围堰类型；围堰高程至少应为多少米？

       6.计算护栏施工的工期。

参考答案：见解析

解析：

1.（1）该桥多孔跨经总长=（30×3×5）×2+（75+120+75）=1170m；（2）依据桥梁长度判断该桥属于特大桥。

2.（1）主桥上部结构连续刚构最适宜的方法的施工方法是悬臂法；施工区段②最适宜的施工方法是支架法。

（2）主桥梁16号墩上部结构施工区段的施工浇筑次数：

单幅浇筑次数:(118-14)/4/2+1+1=13+2=15次；

双幅浇筑次数:15×2=30次。

（本题由于题目背景描述不明确，建议分条作答单幅和双幅次数。）

3.（1）合龙的顺序：南边孔、北边孔→跨中孔；

（2）施工区段③的施工时间应选择一天中气温最低的时候进行。

4.在通航孔施工期间应采取的安全防护措施：

（1）围堰周围应有警示灯，通行孔旁边应增加护桩等防冲撞措施，通行孔两侧及梁底应设施夜间警示灯；

（2）挂篮应设置防抛网，主梁上部应设不低于1.2m防护栏杆，0.5m挡脚板，并应张挂密目立网及水平安全防护网。

5.(1)16、17号墩承台施工最适宜的围堰类型双壁钢围堰。

(2）围堰高程至少应该是20m～20.2m。

6.两个作业队伍每次周转施工长度：（91-0.5×2）×2=180m；

周转次数：（1170×4）÷180=26次；

每次周转周期：3天；

护栏施工时间：26×3=78天。

第107题

城市桥梁按其上部结构的行车道位置，可分为（  ）式桥。

A.连续

B.下承

C.上承

D.分段

E.中承

参考答案：BCE

解析：

本题考查的是城市桥梁结构组成与类型。

按上部结构的行车道位置分为上承式（桥面结构布置在主要承重结构之上）桥、下承式桥、中承式桥。

第108题

下列说法属于梁式桥特点的是（  ）。

A.在竖向荷载作用下无水平反力

B.承重结构以受压为主

C.施工比较困难

D.在车辆动荷载作用下有较大的的变形

参考答案：A

解析：

本题考查的是城市桥梁结构组成与类型。

梁式桥是一种在竖向荷载作用下无水平反力的结构。

第109题

桥梁高度是指桥面与（  ）之间的高差。

A.设计洪水位

B.低水位

C.计算通航水位

D.高水位

参考答案：B

解析：

本题考查的是城市桥梁结构组成与类型。

桥梁高度是指桥面与低水位之间的高差。

第110题

（  ）在竖向荷载作用下，桥跨结构主要受弯，在柱脚处亦有水平反力。

A.梁式桥

B.拱式桥

C.刚架桥

D.悬索桥

参考答案：C

解析：

本题考查的是城市桥梁结构组成与类型。

梁式桥的特征是桥跨结构主要受弯；拱式桥的特征是拱脚处有水平反力；刚架桥兼具梁式桥和拱式桥的受力特点。

第111题

【背景资料】

       某市政公司中标一市郊护城河跨线桥工程，该桥结构为13m+16m+13m 简支梁桥，桥台为桩柱式桥台，桥梁宽度方向为15 片预制板梁，幅宽16 米。中、边梁跨度不同，边跨梁高62cm，中跨梁高82cm。桥梁纵截面如图2-1 所示。

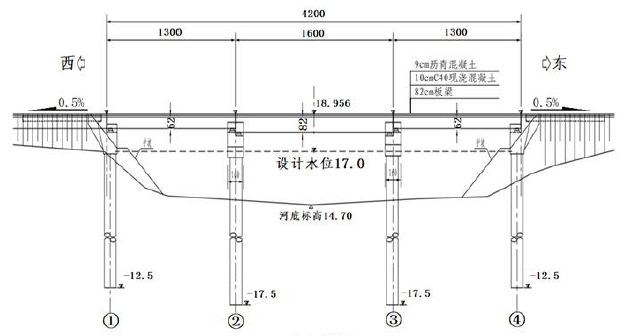

图2-1 桥梁纵断面图

（注：尺寸单位为cm，标高单位为：m）

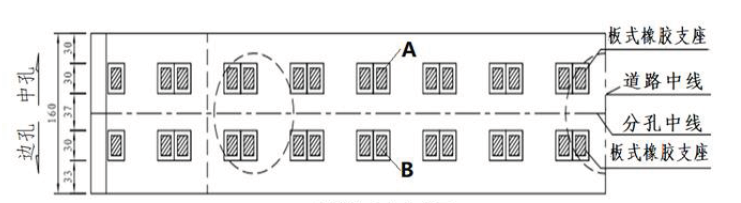

图2-2 橡胶板式支座示意图

       由于施工期正值河流枯水期，河底平坦无水。表层淤泥平均厚度约35cm。根据地质条件，施工单位对河底部位进行处理，开辟出一片预制梁场进行预制板梁的施工。

       桥梁桩基直径1.2 米，采用正循环回转钻孔法施工灌注桩，施工方案中对正循环回转钻孔施工方法描述如下：利用钻具旋转切削土体钻进，泥浆输入钻孔内，从钻头的钻杆下口吸进，泥浆携带钻渣通过钻杆中心上升，从钻杆顶部连接管道排出至沉淀池内，钻渣在此沉淀而泥浆回流入泥浆池不再使用。

施工过程中发生了如下事件：

       事件一：②号墩台中墩桩基混凝土浇筑中途发生了堵管，因浇筑量不大，施工单位采取提管不拔出混凝土液面，并敲击导管的方式帮助疏导管内堵塞，经疏通后继续施工完成了该中墩桩的浇筑。

       事件二：为加快施工进度项目部购买了三套同型号预应力张拉设备，为使用方便，千斤顶、油泵随机组合起来张拉预应力钢绞线。由于工期紧，新设备购买后立即投入使用。

       事件三：为确保张拉质量，板梁预应力施工采取“双控”控制。

       【问题】

       1.试计算A、B 支座顶面标高（不考虑桥梁横、纵坡度）。

       2.施工单位关于正循环回转钻孔施工方法的描述是否正确？如不正确，写出正确描述。

       3.根据背景资料描述本工程预制板梁安装宜采取何种方式进行吊装，并说明理由。

       4.事件一发生后施工单位要求作业人员进行了问题找因，试分析堵管产生的原因及注意事项。

       5.事件二中施工单位的做法错误，应如何进行改正？

       6.预应力施工“双控”的内容是什么？

参考答案：见解析

解析：

1. A 点标高为：18.956-0.1-0.09-0.82=17.946（m）

B 点标高为：18.956-0.1-0.09-0.62=18.146（m）

2.不正确。正确描述：利用钻具旋转切削土体钻进，泥浆泵将泥浆通过钻杆中心从钻头喷入钻孔内，泥浆携带钻渣沿钻孔上升，从护筒顶部排浆孔排出至沉淀池，钻渣在此沉淀而泥浆流入泥浆池循环使用。

3.根据背景资料描述本桥梁工程宜采用起重机架梁法。

理由：

（1）该梁场布置于干涸河道内，并且河底位置较为平坦，适于起重机吊运。

（2）该河底标高为14.7m，桥面标高为18.956m，桥梁较低起重机安装较为方便。

4.（1）堵管原因：灌注混凝土时发生堵管主要是由灌注导管破漏、灌注导管底距孔底深度太小、完成二次清孔后灌注混凝土的准备时间太长、隔水栓不规范、混凝土配制质量差、灌注过程

中灌注导管埋深过大等原因引起。

（2）注意事项：

①灌注导管在安装前应有专人负责检查，可采用肉眼观察和敲打听声相结合的方法进行，检查项目主要有灌注导管是否存在孔洞和裂缝、接头是否密封、厚度是否合格。

②灌注导管使用前应进行水密承压和接头抗拉试验，严禁用气压。进行水密试验的水压不应小于孔内水深1.5倍的压力。

5.（1）在进行张拉作业前，必须对千斤顶、油泵进行配套标定，规定要求张拉满6个月或者张拉次数达到200 次的千斤顶，必须重新进行标定方能够继续投入使用。

（2）该三套张拉设备，需进行编组，单独进行标定，不同组号的设备不得混用。

6.“双控”即以张拉力控制为主，以实际伸长量进行校核。

第112题

关于桥梁计算跨径的说法，正确的是（  ）。

A.桥跨结构相邻两个支座中心之间的距离

B.相邻两个桥墩（或桥台）之间的净距

C.拱式桥的两相邻拱脚截面最低点之间的水平距离

D.多孔桥梁中各孔净跨径的总和

参考答案：A

解析：

本题考查的是城市桥梁结构组成与类型。

计算跨径：对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离；对于拱式桥，是指两相邻拱脚截面形心点之间的水平距离，即拱轴线两端点之间的水平距离。

第113题

从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离，被称为（  ）。

A.净矢高

B.计算矢高

C.净跨径

D.桥下净空高

参考答案：B

解析：

本题考查的是城市桥梁结构组成与类型。

计算矢高是指从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离。

第114题

桥面与低水位之间的高差，或者桥面与桥下线路路面之间的距离是指（ ）。

A.建筑高度

B.桥下净空高度

C.桥梁高度

D.容许建筑高度

参考答案：C

解析：

本题考查的是城市桥梁结构组成与类型。

桥梁高度是指桥面与低水位之间的高差，或者桥面与桥下线路路面之间的距离，简称桥高。

第115题

桥面行车面标高到桥跨结构最下缘之间的距离为（  ）。

A.建筑高度

B.桥梁高度

C.净失高

D.计算失高

参考答案：A

解析：

本题考查的是城市桥梁结构组成与类型。

建筑高度是指桥上行车路面（或轨顶）标高至桥跨结构最下缘之间的距离。

第116题

【背景资料】

 某桥梁设计跨径组合为150+130+130+150m。

【问题】

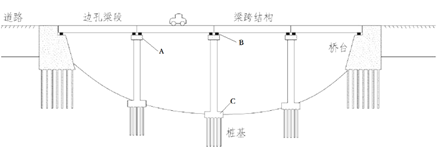

1.说明图中结构的名称。

2.指出伸缩装置与桥头搭板的位置。

3.该桥按照单孔跨径属于哪类桥梁？

参考答案：见解析

解析：

1.A-盖梁，B-支座，C-承台。

2.伸缩装置应设置在桥跨结构之间或边孔梁段与桥台端墙之间的预留槽中； 桥头搭板应设置在桥台后背回填区上部。

3.按照单孔跨径150m划分，该桥属于大桥。

第117题

下列桥梁类型中，属于按用途分类的是（  ）。

A.特大桥

B.铁路桥

C.钢桥

D.跨河桥

参考答案：B

解析：

本题考查的是城市桥梁结构组成与类型。

按用途划分，有公路桥、铁路桥、公铁两用桥、农用桥、人行桥、运水桥（渡槽）及其他专用桥梁（如通过管路、电缆等）。

第118题

人行桥是按（  ）进行分类的。

A.用途

B.跨径

C.材料

D.人行道位置

参考答案：A

解析：

本题考查的是城市桥梁结构组成与类型。

按用途划分，有公路桥、铁路桥、公铁两用桥、农用桥、人行桥、运水桥（渡槽）及其他专用桥梁（如通过管路、电缆等）。

第119题

桥跨结构相邻两个支座中心之间的距离是指（  ）。

A.净跨径

B.计算跨径

C.总跨径

D.桥梁全长

参考答案：B

解析：

本题考查的是城市桥梁结构组成与类型。

计算跨径：对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离；对于拱式桥，是指两相邻拱脚截面形心点之间的水平距离，即拱轴线两端点之间的水平距离。

第120题

（　）能够反映桥下宣泄洪水的能力。

A.净跨径

B.总跨径

C.计算跨径

D.桥梁长度

参考答案：B

解析：

本题考查的是城市桥梁结构组成与类型。

总跨径也称桥梁孔径，是多孔桥梁中各孔净跨径的总和，反映桥下宣泄洪水的能力。
