第521题

施工平面布置图包含的内容一般不包括（ ）。

A.原有地形地物

B.距离施工现场较远的城镇

C.安全消防设施

D.施工防排水临时设施

参考答案：B

解析：

【内容考查】此题考查公路工程施工总平面布置图的内容和设计原则。

【选项分析】施工平面布置图包含的内容根据工程内容和施工组织的需要而定，一般应包括：

1.原有地形地物；

2.沿线的生产、行政、生活等区域的规划及其设施；

3.沿线的便道、便桥及其他临时设施；

4.基本生产、辅助生产、服务生产设施的平面布置；

5.安全消防设施；

6.施工防排水临时设施；

7.新建线路中线位置及里程或主要结构物平面位置；

8.标出需要拆迁的建筑物；

9.划分的施工区段；

10.取土和弃土场位置；

11.标出己有的公路、铁路线路方向和位置与里程及与施工项目的关系，以及因施工需要临时改移的公路的位置；

12.控制测量的放线标桩位置。

第522题

公路工程中，常常将“S”曲线与（ ）合并于同一图表中，称之公路工程进度表。

A.横道图

B.垂直图

C.斜率图

D.网络图

参考答案：A

解析：

【内容考查】本题考查的是公路工程进度计划的编制特点。

【选项分析】在公路工程中，常常将"S" 曲线和横道图合并于同一张图表中，称之为“公路工程进度表”，既能反映各分部（项）工程的进度，又能反映工程总体的进度。

第523题

公路工程进度计划的主要形式中,既能反映各分部(项)工程的进度,又能反映工程总体进度的是（ ）。

A.时标网络图

B.”S”曲线和横道图结合的公路工程进度表

C.单代号搭接网络图

D.”S”曲线

参考答案：B

解析：

【内容考查】此题考查 公路工程进度计划的主要形式。

【选项分析】在公路工程中，常常将" S" 曲线和横道图合并于同一张图表中，称之为"公路工程进度表"，既能反映各分部（项）工程的进度，又能反映工程总体的进度。

第524题

以公路里程或工程位置为横轴，以时间为纵轴，各分部（项）工程施工进度相应地以不同斜线表示的工程进度计划图是（ ）。

A.横道图

B.垂直图

C.“S”曲线

D.斜率图

参考答案：B

解析：

【内容考查】本题考查的是公路工程进度控制与管理。
【选项分析】垂直图是以公路里程或工程位置为横轴，以时间为纵轴，而各分部（项）工程的施工进度则相应地以不同的斜线表示。

第525题

下列关于路面工程线性流水施工组织的说法错误的是（ ）。

A.相邻结构层之间的速度决定了相邻结构层之间的搭接类型，前道工序的速度快于后道工序时选用开始到开始搭接类型

B.相邻结构层之间的速度决定了相邻结构层之间的搭接类型，前道工序的速度快于后道工序时选用完成到完成搭接类型

C.相邻结构层工序之间的搭接时距的计算。时距=最小工作面长度/两者中快的速度

D.影响每个施工段上施工速度和持续时间的因素有水泥稳定碎石的延迟时间、沥青拌和能力、温度要求、摊铺速度、养护时间、最小工作面的要求等

参考答案：B

解析：

【内容考查】此题考查 公路工程施工组织设计编制的特点。

【选项分析】相邻结构层之间的速度决定了相邻结构层之间的搭接类型，前道工序的速度快于后道工序时选用开始到开始搭接类型。

第526题

对“S”曲线描述正确的是（ ）。

A.是工程进度的表达

B.是对质量的统计分析

C.曲线本身的斜率也反映进度推进的快慢

D.以时间为横轴

E.以累计完成的工程费用的百分比为纵轴

参考答案：ACDE

解析：

【内容考查】此题考查公路工程进度计划的主要形式。

【选项分析】“S”曲线是以时间为横轴，以累计完成的工程费用的百分数为纵轴的图表化曲线。一般在图上标注有一条计划曲线和实际支付曲线，实际线高于计划线则实际进度快于计划，否则就慢；曲线本身的斜率也反映进度推进的快慢。有时，为反映实际进度另增加一条实际完成线（支付滞后于完成)。在公路工程中，常常将“S”曲线和横道图合并于同一张图表中， 称之为“公路工程进度表”，既能反映各分部（项）工程的进度，又能反映工程总体的进度。

第527题

下列公路工程进度计划的主要形式中，时间为纵轴的是（ ）。

A.横道图

B.“S”曲线

C.垂直图

D.斜率图

参考答案：C

解析：

【内容考查】此题考查进度计划形式。

【选项分析】垂直图是以公路里程或工程位置为横轴，以时间为纵轴，而各分部（项）工程的施工进度则相应地以不同的斜线表示。在图中可以辅助表示平面布置图和工程量的分布。

第528题

背景资料

某施工单位承接了某二级公路的普通水泥混凝土路面施工项目，合同段总长度 36km，路面结构层为15cm厚级配碎石底基层、20cm厚水泥稳定碎石基层、24cm 厚水泥混凝土面层、面层采用轨道摊铺机摊铺施工。钢材、水泥供应厂家由建设单位指定。施工单位对基层和面层分别组织一个专业队采用线性流水施工，其施工组织设计内容摘要如下。

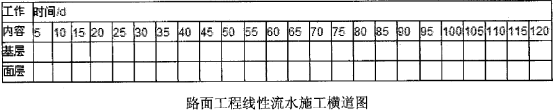

摘要1 ：基层施工进度为每天450m，养护时间至少7d；水泥混凝土面层施工进度为每天400m，养护时间至少14d，所需最小工作面长度为 3 600m ，其流水施工横道图如下所示。

摘要2：施工单位现有主要施工设备包括混凝土生产设备、混凝土及原材料运输设备、吊车、布料机、摊铺机、整平机、压路机、拉毛养护机和石屑撒布机，项目部根据实际情况调用。

摘要3：项目部要求工地试验室在检查了产品合格证、质量保证书后向监理工程师提交每批水泥清单。

【问题 】

1.计算摘要1中路面基层和面层工作的持续时间。

2.计算基层和面层的流水工期并按表绘制路面工程线性流水施工横道图。（注：将表抄绘在答题纸上作答）

3.结合摘要2 为完成水泥混凝土面层施工，施工单位还需配备哪两个关键设备？并指出肯定不需要调用的两个设备。

4.摘要3中工地试验室的做法能否保证进场水泥质量？说明理由。

参考答案：见解析

解析：

1.路面基层工作的持续时间＝36000m÷450m/d=80d。路面面层工作的持续时间=3600÷400m/d=90d 。

2.因为基层的速度450m/d快于面层的速度400/d，基层与面层之间逻辑关系应选择STS（开始到开始）搭接关系。搭接时距计算应该除以两者中较快的速度。结果为3600/450=8d ；考虑到养护至少7d，所以 STS=( 8+7)d=15d 。基层和面层的流水工期＝ (15+90 ) d=105d。

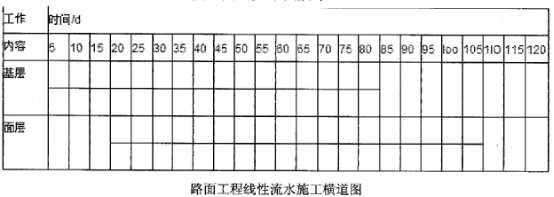

绘制路面工程线性流水施工横道图，如下图所示。

3 .为完成水泥混凝土面层施工，施工单位还需配备的关键设备包括卸料机和振捣机。肯定不需要调用的两个设备是压路机和石屑撒布机。

4 .摘要三中工地试验室的做法不能保证进场水泥质量。理由：没有依据标准规范规定的试验方法、试验项目、检验规则进行取样检定。

第529题

公路工程流水施工按施工段在空间分布形式分为（ ）。

A.流水段法流水施工

B.等节拍流水

C.异节拍流水

D.无节拍流水

E.流水线法流水施工

参考答案：AE

解析：

【内容考查】此题考查 公路工程常用的流水施工组织。

【选项分析】按施工段在空间分布形式的流水施工分类：流水段法流水施工与流水线法流水施工。等节拍流水、异节拍流水、无节拍流水均属于按流水节拍的流水施工分类。

第530题

背景资料：

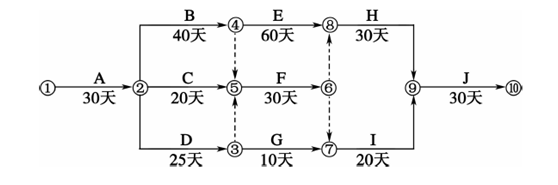

甲公司承接了某一级公路K10+100~K18+230段的路基路面施工任务，施工前编制了如下双代号网络计划，并通过监理审批。

根据与业主所签的施工合同，甲公司将K13+280:~K15+400段的路基及防护工程分包给乙公司，乙公司在将部分劳务工作交由丙公司承担，并签订了合同。

该项目实施过程中发生了如下事件：

事件1：K11+430~K11+685段为软土地基，原设计方案为换填处理，由于当地材料缺乏，经监理、业主同意，决定变更为采用砂井处理 。

事件2：为便于统一进行安全管理，乙公司现场安全管理人员由就甲公司安全管理人员兼任。

事件:3：因为业主原因，导致F工作停工35天，甲公司为此向业主提出工期索赔。

事件4：完工后丙公司以分包人名义向甲公司和业主申请业绩证明。

【问题】

1.该网络工期计划为多少天，计算D工作的最迟结束时间，并指出网络计划的关键路线。

2.按照《公路工程设计变更管理办法》，事件1中的变更属于那类变更，其变更应有哪一级交通主管部门负责审批。

3.事件2中甲、乙公司的做法是否正确，简述理由。

4.事件3中F工作的总时差为多少天，甲公司可以向业主提出多少天的索赔工期？

5.事件4中，丙公司的做法是否正确？简述理由。

参考答案：见解析

解析：

1.计划工期190天。工作D的总时差是45天，最早结束是55天，最迟结束时间是第100天，关键线路①→②→④→⑧→⑨→⑩。

2.变更属于较大变更。变更应由省部级交通主管部门负责审批。

3.甲乙两公司做法不正确。乙公司应对其分包工程设计专门的安全管理人员，不应由甲公司安全管理人员兼任。

4.F总时差30天，可索赔5天的工期索赔。

5.丙公司只是分包劳务，乙公司才是分包方，应该是乙公司以分包人名义向甲公司和业主申请业绩证明。

第531题

背景资料：

某公路路面工程，里程桩号为K5+000 -K29+000，总长度为24km。路面结构层分为级配砾石底基层、水泥稳定碎石基层、水泥混凝土面层（单层），面层采用轨道摊铺机摊铺施工。建设单位（业主）希望施工单位尽可能用最短时间完成该路面工程施工。施工单位根据自己的能力准备组织2个路面施工队平行施工以完成该路面工程。每个路面施工队的施工能力相同，各完成12km。根据以往类似工程的施工经验，底基层专业队组（班组）施工进度（速度）200m/d (已经包含各种影响，下同）；水泥稳定碎石基层专业队组施工进度150m/d,养生时间至少7d, 所需工作面的最小长度为1 000m;水泥混凝土面层专业队组施工进度为160m/d,所需最小工作面长度1 200m。要求施工单位用最快方式，根据上述给定条件组织路面工程线性流水施工。

施工过程中，还发生了如下事件：

事件一：在水泥稳定碎石基层施工中，发生一起质量事故，造成直接经济损失120万元。项目部在事后3天内书面报告质量监督站，同时报企业上级主管部门、建设单位、监理单位和省级质量监督站。

事件二：在水泥混凝土面层施工中，施工单位现有主要施工设备包括混凝土生产设备、混凝土及原材料运输设备、吊车、布料机、摊铺机、整平机、压路机、拉毛养生机和石屑撒布机，项目部可根据实际情况调用。

【问题】

1. 计算各结构层工作的持续时间。

2. 分析底基层与基层之间的搭接关系并计算搭接时距。

3. 分析基层与面层之间的搭接关系并计算搭接时距。并计算工程工期。

4. 事件一中所述事故属于哪级质量事故？

5. 指出事件二中肯定不需要调用的两个设备。为完成水泥混凝土面层施工，施工单位还需配备哪两个关键设备？

参考答案：见解析

解析：

1. 底基层工作的持续时间：12000/200 = 60d；基层工作的持续时间：12000/150 =80d；面层工作的持续时间：12000/160 =75d。

2. 因为底基层的速度快于基层，应选择STS (开始到开始）的搭接关系。搭接时距=最小工作面长度/两者中快的速度=1000/200 =5d。

3. 因为面层速度快于基层，应选择FTF (结束到结束）的搭接关系。搭接时距=1 200/160 =7. 5d，取8d (只入不舍）。考虑到养生至少7d，所以FTF=8+7=15d。工程工期=5+80+15=100 (d)。

4. 属于一般质量事故。

5. (1)肯定不需要调用的两个设备有压路机和石屑撒布机。

(2)还需配备：卸料机、振捣机。

第532题

下列流水参数中，属于工艺参数的是（ ）。

A.施工段

B.流水步距

C.流水强度

D.组织间歇

参考答案：C

解析：

【内容考查】本题考查的是公路工程进度控制与管理。
【选项分析】工艺参数：施工过程数（工序个数），流水强度。

第533题

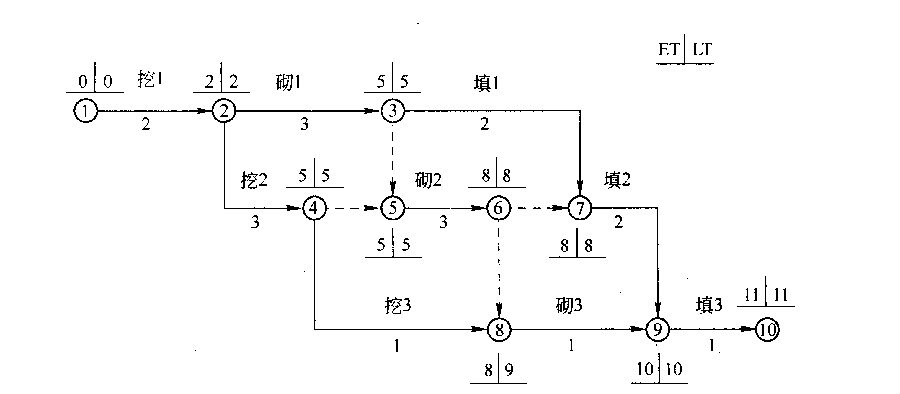

某公路桥梁工程结构物的流水施工的进度计划双代号网络图和节点时间参数如下：

该网络计划的关键线路是( )条。

A.1

B.2

C.3

D.4

参考答案：B

解析：

【内容考查】此题考查公路工程进度计划。

【选项分析】关键线路两条分别是①②③⑤⑥⑦⑨⑩，①②④⑤⑥⑦⑨⑩。

【名师点拨】此知识点与管理科目联系紧密，常在案例题目中考查，主要把握关键线路及工期计算。注意①②③⑦⑨⑩线路和为10，不是关键线路。

第534题

背景资料：

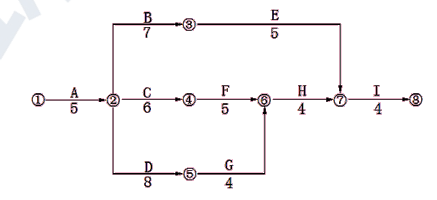

某单位工程的施工进度计划网络图如图所示。因工艺设计采用某专利技术，工作F需要工作B和工作C完成以后才能开始施工。监理工程师要求施工单位对该进度计划网络图进行调整。

【问题】

绘制中调整后的施工进度计划网络图（双代号），指出其关键线路（用工作表示），并计算其总工期（单位：月）。

参考答案：见解析

解析：

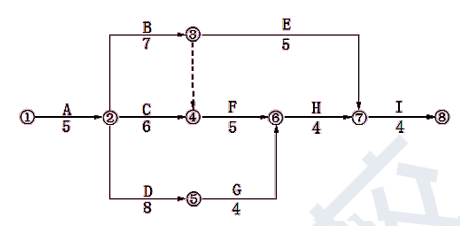

关键线路：两条A→B→F→H→I、A→D→G→H→I；工期T=25 个月

第535题

背景资料

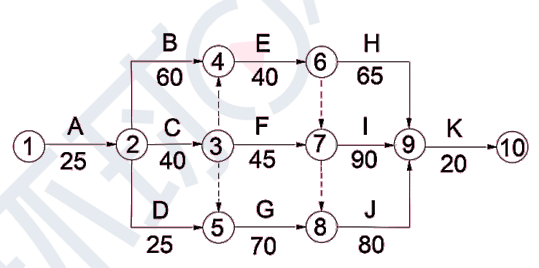

某施工单位承建了一段山区三级公路路基工程，路段长5.27km， 路基宽8.50m， 双向两车道，路线地形起伏较大，填挖基本平 衡，填石路堤填料主要以弱风化石灰岩为主，开工前，施工单位编制了实施性施工组织设计，并经监理工程师审批同意，其施工进度双代号网络计划如图1所示。

【问题】

确定双代号网络计划的关键线路。

参考答案：见解析

解析：

关键线路：①→②→④→⑥→⑦→⑨→⑩和①→②→③→⑤→⑧→⑨→⑩（或A→B→E→I→K和A→C→G→J→K）。

第536题

下列方法中，主要适用于时标网络进度计划检查的是（  ）。

A.前锋线比较法

B.公路工程进度表

C.“香蕉”型曲线比较法

D.横道图比较法

参考答案：A

解析：

【内容考查】本题考查的是进度计划的检查与调整。

【选项分析】前锋线比较法是通过绘制某检查时刻工程项目实际进度前锋线，进行工程实际进度与计划进度比较的方法，它主要适用于时标网络计划。

第537题

“前锋线比较法”主要适用于（ ）的进度计划检查。

A.时标网络图

B.“S”型曲缝

C.横道图

D.“香蕉”型曲线

参考答案：A

解析：

【内容考查】本题考查的是公路工程进度控制管理。

【选项分析】前锋线比较法是通过绘制某检查时刻到工程项目实际进度前锋线，进行工程实际进度与计划进度比较的方法，它主要适用于时标网络计划。

第538题

工程进度计划检查的内容通常不包括（  ）。

A.工程量完成情况

B.资源使用及进度的互配情况

C.上次检查提出问题的处理情况

D.施工标准化执行情况

参考答案：D

解析：

【内容考查】本题考查的是公路工程进度控制管理。

【选项分析】公路工程项目进度检查应包括：（1）工作量的完成情况；（2）工作时间的执行情况；（3）资源使用及进度的互配情况；（4）上次检查提出问题的处理情况。

第539题

既是决定工程全局的关键，又是工程施工组织设计核心内容的是（ ）。

A.工程设备

B.工程主要材料

C.工程工期要求

D.施工方案

参考答案：D

解析：

【内容考查】此题考查施工方案的作用。

【选项分析】施工方案是施工组织设计的核心，是决定整个工程全局的关键。

第540题

施工方案编制的内容有（ ）。

A.工程概况

B.编制依据

C.设计任务书

D.初步设计图

E.预案措施

参考答案：ABE

解析：

【内容考查】本题考查的是施工方案的编制。

【选项分析】施工方案编制内容：

①编制依据

②工程概况

③工艺流程及操作要点、关键技术参数与技术措施等

④施工技术方案设计图

⑤技术方案的主要有关计算书

⑥安全、环保、质量保证、文物保护及文明施工措施

⑦预案措施。
