第221题

【背景资料】

        某城市高架桥上部结构为钢筋混凝土预应力简支梁，下部结构采用独柱式T形桥墩，钻孔灌注桩基础。灌注砼桩时，为了防止桩顶砼不密实，根据实际情况，项目部技术人员分析的可能原因有：（1）超灌高度不够；（2）商品砼浮浆较多；（3）孔内水下砼面测量不准确。项目部针对分析的原因，采取了相应的技术措施。

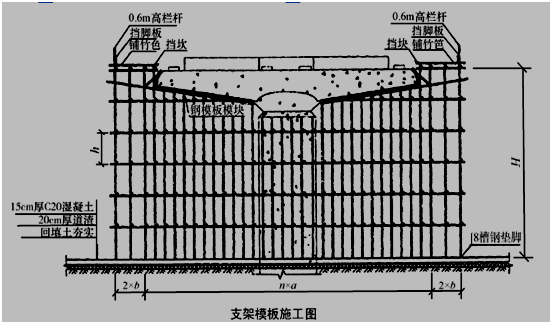

       项目部编制了桥墩专项施工方案，方案中采用扣件式钢管支架及定型钢模板。为了加强整体性，项目部将支架与脚手架一体化搭设，现场采用的支架模板施工图如下图所示。

       项目部按施工图完成了桥墩钢筋安装和立模等各项准备工作后，开始浇筑混凝土。在施工中发生1名新工人从墩顶施工平台坠落致死事故，施工负责人立即通知上级主管部门。

       事故调查中发现：外业支架平台宽120cm；平台防护栏高60cm；人员通过攀爬支架上下。施工中发生如下事件：

       事件1：为加强成本管理，项目部明确各级各岗位的成本目标和责任，必须进行指标分解，把总指标进行层层分解，落实到每个人，通过每个指标的完成来保证总目标的实现，使项目施工成本管理落到实处。

       事件2.为了确保安全施工，项目部制订了安全生产管理制度，主要包括：安全生产资金保障制度，安全生产例会制度，安全事故报告制度等。

       【问题】

       1.针对灌注桩顶砼不密实原因，提出相应的技术措施。

       2.施工方案中支架结构杆件不全，指出缺失杆件名称。

       3.图示支架结构存在哪些安全隐患？

       4.高处作业人员应配备哪些个人安全防护用品？

       5.事件一中，项目部成本管理的做法体现了成本管理的哪条原则?并写出成本管理的基本流程。

       6.补充事件2中安全生产管理制度的内容。

参考答案：见解析

解析：

1.桩顶砼浇筑完成后应高出设计标高0.5～1m；桩顶10m范围内砼适当调整配合比，增大碎石含量；灌注最后阶段，孔内砼面测定采用硬杆筒式取样法测定。

2.纵向扫地杆、横向扫地杆、斜撑和剪刀撑。

3.（1）平台防护栏高60cm错误， 外支架围护高度低于1.2m；

（2）栏杆没有进行围护错误，应用密目式安全网围护；

（3）承重支架与脚支架连在一起错误，脚手架与支架必须分隔设置；

（4）人员攀爬脚手架上下错误，人员上下应走安全梯、斜道；

（5）完成了桥墩钢筋安装和立模等各项准备工作后，开始浇筑混凝土错误，应监理验收合格后方可浇筑。

4.安全帽、安全带、防滑鞋等个人安全防护用品。

5.（1）体现了成本管理：目标分解，责任明确的原则。

（2）施工成本管理的基本流程：成本预测→成本计划→成本控制→成本核算→成本分析→成本考核。

6.还包括安全生产值班制度，安全生产检查制度，安全生产验收制度，整顿改进及奖罚制度。

【名师点拨】本题是一道较为综合的大题。涉及到钻孔灌注桩施工和施工安全管理等内容。对命题人的命题思路和答题思路要掌握。

第222题

正循环回转钻施工灌注桩的成孔中，泥浆的作用是（  ）。

A.保持水头

B.护臂

C.浮悬钻渣并护壁

D.浮悬钻渣

参考答案：C

解析：

本题考查的是桩基础施工方法与设备选择。

泥浆以高压通过钻机的空心钻杆，从钻杆底部射出，底部的钻头（钻锥）在回转时将土层搅松成钻渣，被泥浆浮悬，随着泥浆上升而溢出流到井外泥浆溜槽，经过沉淀池沉淀净化，泥浆再循环使用。井孔壁依靠水头和泥浆保护。从上述叙述中我们可以看出：在正循环回转钻施工灌注桩的成孔过程中，泥浆的作用是浮悬钻渣并护壁。

第223题

钢管混凝土墩柱浇筑应采用（ ）混凝土。

A.早强

B.微膨胀

C.无收缩

D.补偿收缩

参考答案：D

解析：

本题考查的是墩台、盖梁施工技术。

钢管混凝土墩柱应采用补偿收缩混凝土，一次连续浇筑完成。

第224题

柱式墩台模板、支架除应满足强度、刚度要求外，稳定计算中应考虑（ ）影响。

A.振捣

B.冲击

C.风力

D.水力

参考答案：C

解析：

本题考查的是墩台、盖梁施工技术。

模板、支架除应满足强度、刚度外，稳定计算中应考虑风力影响。

第225题

钢管混凝土墩柱应采用（  ）混凝土，一次连续浇筑完成。

A.高强度

B.高性能

C.微收缩

D.补偿收缩

参考答案：D

解析：

本题主要考查的是墩台、盖梁施工技术。

钢管混凝土墩柱应采用补偿收缩混凝土，一次浇筑完成。

第226题

（  ）由于其采用泥浆护壁成孔，故成孔时噪声低，适于城区施工，在地铁基坑和高层建筑深基坑施工中得到广泛应用。

A.正反循环钻机

B.螺旋钻机

C.冲击钻机

D.压板钻机

参考答案：A

解析：

本题考查的是深基坑支护结构与边坡防护。

钻孔灌注桩一般采用机械成孔。地铁明挖基坑中多采用螺旋钻机、冲击式钻机和正反循环钻机等。对正反循环钻机，由于其采用泥浆护壁成孔，故成孔时噪声低，适于城区施工，在地铁基坑和高层建筑深基坑施工中得到广泛应用。

第227题

以下关于地下连续墙优点说法正确的是（  ）。

A.施工时振动大、噪声高

B.墙体刚度大

C.对周边地层扰动小

D.适用于多种土层

E.各种地层均能高效成槽

参考答案：BCD

解析：

本题考查的是深基坑支护结构与边坡防护。

地下连续墙有如下优点：施工时振动小、噪声低，墙体刚度大，对周边地层扰动小。可适用于多种土层，除夹有孤石、大颗粒卵砾石等局部障碍物时影响成槽效率外，对黏性土、无黏性土、卵砾石层等各种地层均能高效成槽。

第228题

当地下连续墙作为主体结构一部分时，可选择的接头形式有（ ）。

A.锁口管

B.工字钢

C.十字钢板

D.波纹管

E.钢筋承插

参考答案：CE

解析：

本题考查的是深基坑支护结构与边坡防护。

柔性接头：圆形锁口管、波纹管、楔形、工字形钢或混凝土预制等。刚性接头：作为主体地下结构外墙且需形成整体墙时，一字形或十字形穿孔钢板、钢筋承插式等。

第229题

地铁车站明挖基坑采用钻孔灌注桩围护结构时，围护施工常采用的成孔设备有（  ）。

A.水平钻机

B.螺旋钻机

C.夯管机

D.冲击式钻机

E.正反循环钻机

参考答案：BDE

解析：

本题考查的是深基坑支护结构与边坡防护。

钻孔灌注桩一般采用机械成孔。地铁明挖基坑中多采用螺旋钻机、冲击式钻机和正反循环钻机、旋挖钻等。

第230题

现浇混凝土地下连续墙施工中，控制挖槽精度的是（  ）。

A.导沟

B.导管

C.导墙

D.接头管

参考答案：C

解析：

本题考查的是深基坑支护结构与边坡防护。

导墙是控制挖槽精度的主要构筑物，导墙结构应建于坚实的地基之上。

第231题

钻孔灌注桩施工所用泥浆必须具有一定功能，以下不属于泥浆功能的是（  ）。

A.黏度

B.冷却与润滑

C.护壁

D.携渣

E.相对密度

参考答案：AE

解析：

本题考查的是深基坑支护结构与边坡防护。

黏度和相对密度属于泥浆的主要技术性能指标，不是功能。

第232题

以下不属于支座施工主控项目的是（  ）。

A.支座锚栓的埋置深度和外露长度

B.支座垫石顶面高程、平整度、坡度、坡向

C.支座的粘结灌浆和润滑材料

D.支座高程符合设计要求

参考答案：D

解析：

本题考查的是桥梁支座安装技术。

支座施工主控项目包括：（1）支座应进行进场检验；（2）支座安装前，应检查跨距、支座栓孔位置和支座垫石顶面高程、平整度、坡度、坡向，确认符合设计要求。（3）支座与梁底及垫石之间必须密贴，间隙不得大于0.3mm。垫石材料和强度应符合设计要求。（4）支座锚栓的埋置深度和外露长度应符合设计要求。支座锚栓应在其位置调整准确后固结，锚栓与孔之间隙必须填捣密实。（5）支座的粘结灌浆和润滑材料应符合设计要求。

第233题

关于桥梁支座的说法，错误的是（  ）。

A.支座传递上部结构承载的荷载

B.支座传递上部结构荷载的位移

C.支座传递上部结构承载的转角

D.支座对桥梁变形的约束力应尽可能的大，以限制钢梁自由伸缩

参考答案：D

解析：

本题考查的是桥梁支座、伸缩装置安装技术。

支座对桥梁变形的约束尽可能的小，以适应梁体自由伸缩和转动的需要。

第234题

【背景资料】

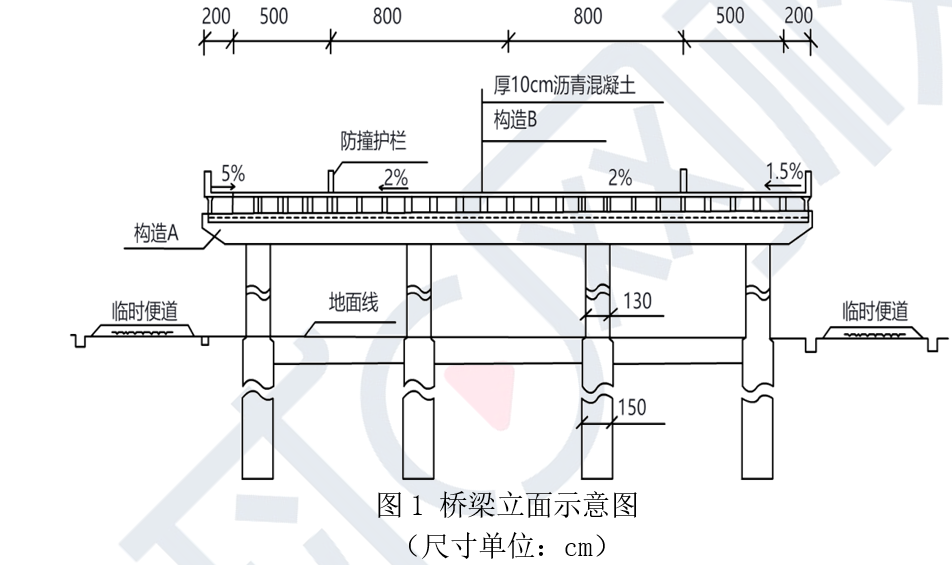

       某公司承建一座城郊跨线桥工程，双向四车道，桥面宽度30m，横断面路幅划分为2m (人行道)+5m(非机动车道)+16m (车行道) +5m (非机动车道)+2m(人行道)。上部结构为5x20m预制预应力混凝土简支空心板梁；下部结构为构造A及φ3250px圆柱式墩，基础采用φ3750px钢筋混凝土钻孔灌注桩；重力式U型桥台；桥面铺装结构层包括厚10cm沥青混凝土、构造B、防水层。桥梁立面如图1所示。

       项目部编制的施工组织设计明确如下事项：

       （1）桥梁的主要施工工序编号为：①桩基、②支座垫石、③墩台、④安装空心板梁、⑤构造A、⑥防水层、⑦现浇构造B、⑧安装支座、⑨现浇湿接缝、⑩摊铺沥青混凝土及其他；施工工艺流程为：①桩基→③墩台→⑤构造A→②支座垫石→⑧安装支座→④安装空心板梁→C→D→E→⑩摊铺沥青混凝土及其他。

       （2）公司具备梁板施工安装的技术且拥有汽车起重机、门式吊梁车、跨墩龙门吊、穿巷式架桥机、浮吊、梁体顶推等设备。经方案比选，确定采用汽车起重机安装空心板梁。

       （3）空心板梁安装前，对支座垫石进行检查验收。

       【问题】

       1.写出图1中构造A、B的名称。

       2.写出施工工艺流程中C、D、E的名称或工序编号。

       3.依据公司现有设备，除了采用汽车起重安装空心板梁外，还可采用那些设备?

       4.指出项目部选择汽车起重机安装空心板梁考虑的优点。

       5.写出支座垫石验收的质量检验主控项目。

参考答案：见解析

解析：

1.构造A：盖梁，构造B：基层混凝土。

2.C：⑨现浇湿接缝。D：⑦现浇构造B。E：⑥防水层。

3.跨墩龙门吊，穿巷式架桥机。

4.优点：施工成本低，施工速度快，施工灵活，对施工现场的环境影响小，方法简单，安全性能好，现场统一指挥。

5.（1）垫石材料和强度应符合设计要求；

（2）应检查跨距、支座栓孔位置和支座垫石顶面高程、平整度、坡度、坡向，确认符合设计要求。

第235题

桥梁活动支座安装时，应在聚四氟乙烯板顶面凹槽内满注（  ）。

A.丙酮

B.硅脂

C.清机油

D.脱模剂

参考答案：B

解析：

本题考查的是桥梁支座、伸缩装置安装技术。

活动支座安装前应采用丙酮或酒精解体清洗其各相对滑移面，擦净后在聚四氟乙烯板顶面凹槽内满注硅脂。重新组装时应保持精度。

第236题

关于装配式预制混凝土梁存放的说法，正确的是（  ）。

A.预制梁可直接支撑在混凝土存放台座上

B.构件应按其安装的先后顺序编号存放

C.多层叠放时，各层垫木的位置在竖直线上应错开

D.预应力混凝土梁存放时间最长为6个月

参考答案：B

解析：

本题考查的是装配式梁（板）施工技术。

预制梁支点处应采用垫木和其他适宜的材料支撑，不得将构件直接支承在存放台上。构件应按其安装的先后顺序编号存放。多层叠放时，上下层垫木应在同一条竖直线上。预应力混凝土梁、板的存放时间不宜超过3个月，特殊情况下不应超过5个月。

第237题

先简支后连续梁施工时，湿接头处的混凝土浇筑，宜在一天中（  ）时进行。

A.气温最高

B.常温

C.气温相对较低

D.任何温度

参考答案：C

解析：

本题考查的是装配式梁（板）施工技术。

湿接头的混凝土宜在一天中气温相对较低的时段浇筑，且一联中全部湿接头应一次浇筑完成。

第238题

某桥梁采用装配式T梁桥跨结构，关于其预制混凝土梁存放的说法错误的是（ ）。

A.存放台座高出地面300mm

B.预制梁支点处采用垫木进行支承

C.构件按4层进行存放

D.养护期未满的构件通过自动喷淋系统继续养护

参考答案：C

解析：

本题考查的是装配式梁（板）施工技术。

存放台座应坚固稳定，且宜高出地面200mm以上，因此取300mm数值合理。大型预制构件的存放宜为2层，最多不应超过3层。

第239题

关于装配式梁板的安装中，先简支后连续梁的安装的说法，正确的是（  ）。

A.每跨的梁、板全部安装完成后再浇筑湿接头混凝土

B.湿接头的梁段不需要按照施工缝的要求进行凿毛处理

C.湿接头混凝土的养护时间应不少于14d

D.湿接头的混凝土宜在一天中气温最高时浇筑

参考答案：C

解析：

本题考查的是装配式梁（板）施工技术。

施工程序应符合设计规定，应在一联梁全部安装完成后再浇筑湿接头混凝土。对湿接头处的梁端，应按施工缝的要求进行凿毛处理。湿接头的混凝土宜在一天中气温相对较低的时段浇筑，且一联中的全部湿接头应一次浇筑完成。湿接头混凝土的养护时间应不少于14d。

第240题

【背景资料】

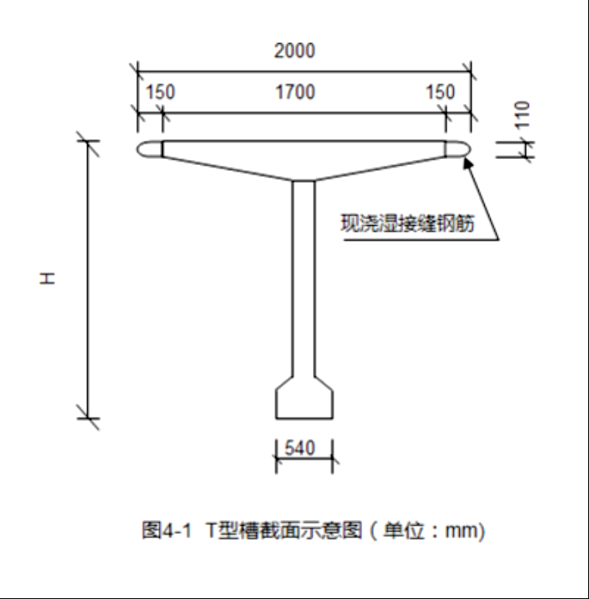

       某公司建一座市政桥梁工程，桥梁上部结构为9孔30m后张法预应力混凝土T梁，桥宽横断面T梁12片，T梁支座中心线距梁端600mm，T梁横断面如图4-1所示。

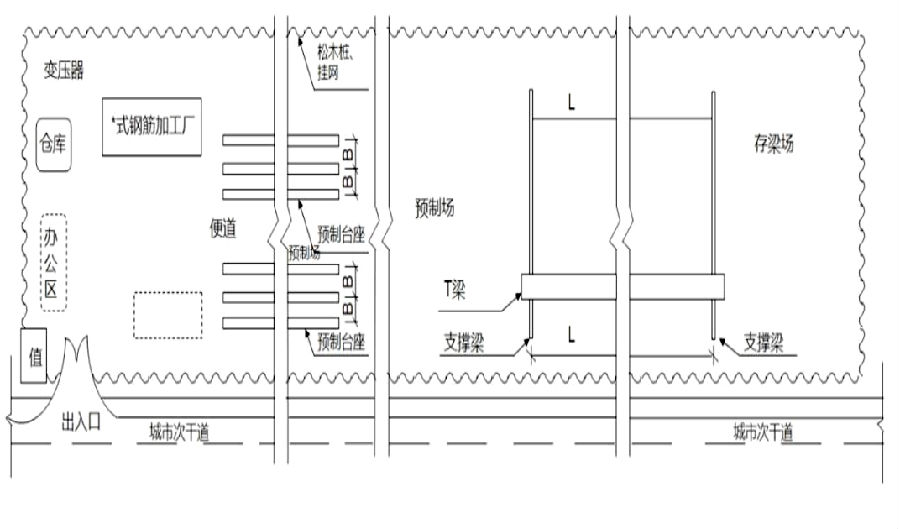

       项目部进场后，拟在桥位线路上现有城市次干道旁租地建设T梁预制场，平面布置如图4-2所示，同时编制了预制场的建设方案：

       （1）混凝土采用商品混凝土；

       （2）预测台座数量按预制工期120天、每片梁预制占用台座时间为10天配置；

       （3）在T梁预制施工时，现浇湿接缝钢筋不弯折，两个相邻预制台座间要求具有宽度2m的支模及作业空间；

       （4）露天钢材堆场经整平碾压后表面铺砂厚50mm；

       （5）由于该次干道位于城市郊区，预制场用地范围采用高1.5m的松木桩挂网维护。

       监理审批预制场建设方案时，指出预制场围护不符合规定。

       在施工过程中发生了如下事件：

       事件一：雨季导致现场堆放的钢绞线外包装腐烂破损，钢绞线堆放场处于潮湿状态；

       事件二：T梁钢筋绑扎、钢绞线安装、支模等工作完成并检验合格后，项目部开始浇筑T梁混凝土，混凝土浇筑采用从一端向另一端全断面一次性浇筑完成。

       【问题】

       1.全桥共有T梁多少片？为完成T梁预制任务最少应设置多少个预制台座？均需列式计算。

       2.列式计算图4-2中预制台座的间距B和支撑梁的间距L。（单位以m表示）。

       3.给出预制场围护的正确做法。

       4.事件一中的钢绞线应如何存放？

       5.事件二中，T梁混凝土应如何正确浇筑？

参考答案：见解析

解析：

1.9×12＝108片。

一个支座可生产120÷10＝12片梁，

需要台座108÷12＝9个。

2.B＝2＋2＝4米，

L＝30－0.6×2＝28.8米。

3.围挡的用材应为硬质材料，不宜使用彩布条、竹笆或安全网等。

施工现场的围挡一般应高于1.8m，且应符合当地主管部门有关规定。

4.应存放于仓库，仓库应干燥、防潮、通风良好、无腐蚀气体和介质。存放在室外时不得直接堆放在地面上，必须垫高、覆盖、防腐蚀、防雨露，时间不宜超过6个月。

5.应水平分层浇筑，从一端往另一端浇筑，先浇筑底板，后浇筑肋板，最后浇筑顶板。

【名师点拨】本题是一道较为综合的题目。关于T梁和台座的计算需要掌握。
