第561题 (难)约束反力的方向总是与约束的方向相反。

参考答案：错

解析：约束反力的方向总是与约束所能限制的运动方向相反。见教材第六章第一节P133。

第562题 (易)画受力图时,应该依据主动力的作用方向来确定约束反力的方向。

参考答案：对

解析：画受力图的步骤如下：首先明确分析对象,画出分析对象的分离简图;然后在分离体上画出全部主动力;最后在分离体上画出全部的约束反力,注意约束反力与约束应相互对应。见教材第六章第一节P133。

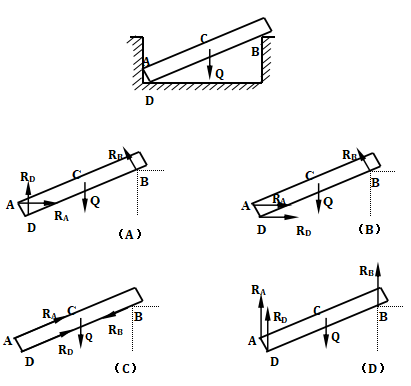

第563题 (中)如图所示杆ABC,其正确的受力图为( )。

A.图A

B.图B

C.图C

D.图D

参考答案：A

解析：在进行受理分析时,当约束被人为的解除时,必须在接触点上用一个相应的约束反力来代替。在物体的受力分析中,通常把被研究物体的约束全部解除后单独画出,称为脱离体。把全部主动力和约束反力用力的图示表示在分离体上,这样得到的图形,成为受力图。见教材第六章第一节P133。

第564题 (易)约束对物体运动的限制作用是通过约束对物体的作用力实现的,通常将约束对物体的作用力称为( )。

A.约束

B.约束反力

C.荷载

D.被动力

参考答案：B

解析：约束对物体运动的限制作用是通过约束对物体的作用力实现的,通常将这种力称为约束反力,简称反力,约束反力的方向总是与约束所能限制的运动方向相反。见教材第六章第一节P133。

第565题 (难)下列各力为主动力的是( )。

A.重力

B.水压力

C.摩擦力

D.静电力

E.挤压力

参考答案：ABD

解析：物体受到的力一般可以分为两类：一类是使物体运动或使物体有运动趋势,成为主动力,如重力、水压力等,主动力在工程上称为荷载;另一类是对物体的运动或运动趋势起限制作用的力,称为被动力。见教材第六章第一节P133。

第566题 (中)下列约束反力的特点正确的是( )。

A.约束反力是已知的

B.约束反力是未知的

C.约束反力的方向总是与约束所能限制的运动方向相反

D.约束即为约束反力

E.约束反力的作用点在物体与约束相接触的那一点

参考答案：ABD

解析：约束对物体运动的限制作用是通过约束对物体的作用力实现的,通常将这种力称为约束反力,简称反力,约束反力的方向总是与约束所能限制的运动方向相反。通常主动力是已知的,约束反力是未知的。见教材第六章第一节P133。

第567题 (中)墙对雨篷的约束为固定铰支座。

参考答案：错

解析：雨篷、挑梁等构件的一端嵌入墙里,此时墙的约束既限制物体沿任何方向移动,同时又限制物体的转动,这种约束称为固定端支座。见教材第六章第一节P137。

第568题 柔体约束的约束反力为压力。

参考答案：错

解析：由于柔体约束只能限制物体沿柔体约束的中心线离开约束的运动,所以柔体约束的约束反力必然沿柔体的中心线而背离物体,即拉力,通常用FT表示。见教材第六章第一节P135。

第569题 (易)链杆可以受到拉压、弯曲、扭转。

参考答案：错

解析：链杆是二力杆,只能受拉或受压。见教材第六章第一节P136。

第570题 梁通过混凝土垫块支承在砖柱上,不计摩擦时可视为可动铰支座。

参考答案：对

解析：梁通过混凝土垫块支承在砖柱上,不计摩擦时可视为可动铰支座。见教材第六章第一节P136。

第571题 (易)只限物体任何方向移动,不限制物体转动的支座称( )支座。

A.固定铰

B.可动铰

C.固定端

D.光滑面

参考答案：A

解析：用光滑圆柱铰链将物体与支撑面或固定机架连接起来,称为固定铰支座。在固定铰支座的座体与支撑面之间加辊轴就成为可动铰支座。雨篷、挑梁的一端嵌入墙里,此时墙的约束既限制它沿任何方向移动,同时又限制它的转动,这种约束称为固定端支座。见教材第六章第一节P136~137。

第572题 (易)由绳索、链条、胶带等柔体构成的约束称为( )约束。

A.光滑面约束

B.柔体约束

C.链杆约束

D.固定端约束

参考答案：B

解析：由绳索、链条、胶带等柔体构成的约束称为柔体约束。见教材第六章第一节P135。

第573题 (易)光滑面对物体的约束反力,作用在接触点处,其方向沿接触面的公法线( )。

A.指向受力物体,为压力

B.指向受力物体,为拉力

C.背离受力物体,为拉力

D.背离受力物体,为压力

参考答案：A

解析：光滑面对物体的约束反力一定通过接触点,沿该点的公法线方向指向被约束物体,即为压力或支持力,通常用FN表示。见教材第六章第一节P135。

第574题 (易)固定端支座不仅可以限制物体的( ),还能限制物体的( )。

A.运动;移动

B.移动;活动

C.转动;活动

D.移动;转动

E.活动;转动

参考答案：D

解析：约束既限制物体沿任何方向移动,同时又限制物体的转动。见教材第六章第一节P137。

第575题 (易)下列约束类型正确的有( )。

A.柔体约束

B.圆柱铰链约束

C.可动铰支座

D.可动端支座

E.固定铰支座

参考答案：ABCE

解析：约束类型有：柔体约束;光滑接触面约束;圆柱铰链约束;链杆约束;固定铰支座;可动铰支座;固定端支座。见教材第六章第一节P135~137。

第576题 (易)在平面力系中,各力的作用线都汇交于一点的力系,称为平面汇交力系。

参考答案：对

解析：在平面力系中,各力的作用线都汇交于一点的力系,称为平面汇交力系。见教材第六章第一节P137。

第577题 (中)力的分解即为力的投影。

参考答案：错

解析：力的分解和力的投影既有根本的区别又有密切联系,分力是矢量,而投影为代数量;分力的大小等于该力在坐标轴上投影的绝对值,投影的正负号反映了分力指向。见教材第六章第一节P140。

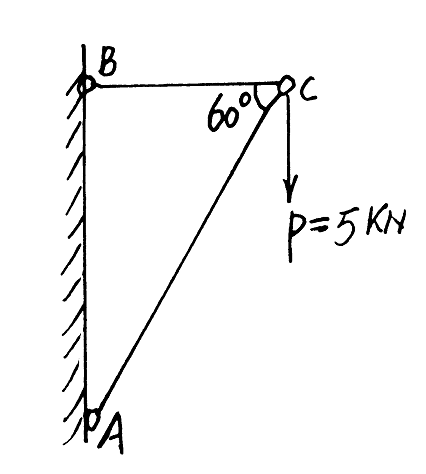

第578题 (中)图示结构中BC和AC杆属于( )。

A.压杆,拉杆

B.压杆,压杆

C.拉杆,拉杆

D.拉杆,压杆

参考答案：D

解析：根据平面交汇力系合成的解析法。在CA方向和BC方向分别分解出对AC杆的压力,和对BC杆的拉力。见教材第六章第一节P140。

第579题 (中)一力F的大小为80kN,其在x轴上的分力大小为40kN,力F与x轴的夹角应为( )。

A.60°

B.30°

C.90°

D.无法确定

参考答案：A

解析：根据力在坐标轴上的投影公式：FX=Fcosα,即40kN=80kNcosα,则α=60°。见教材第六章第一节P139。

第580题 (中)两个大小为3N、4N的力合成一个力时,此合力最大值为( )。

A.5N

B.7N

C.12N

D.1N

参考答案：B

解析：当两力在坐标轴上方向相反时,合力最小为1N;当两力在坐标轴上方向相同时,合力最大为7N。见教材第六章第一节P138。
