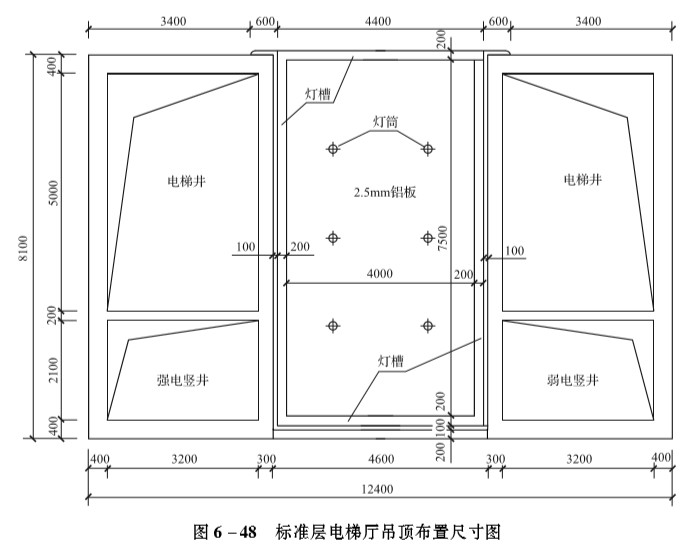

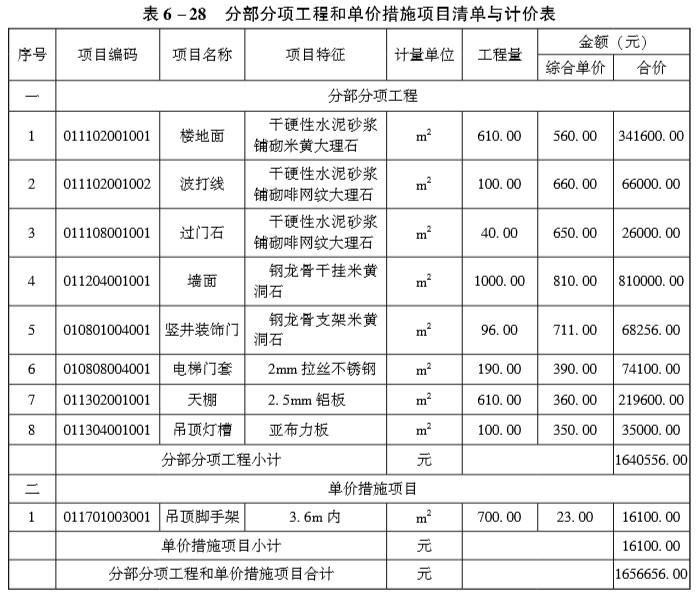

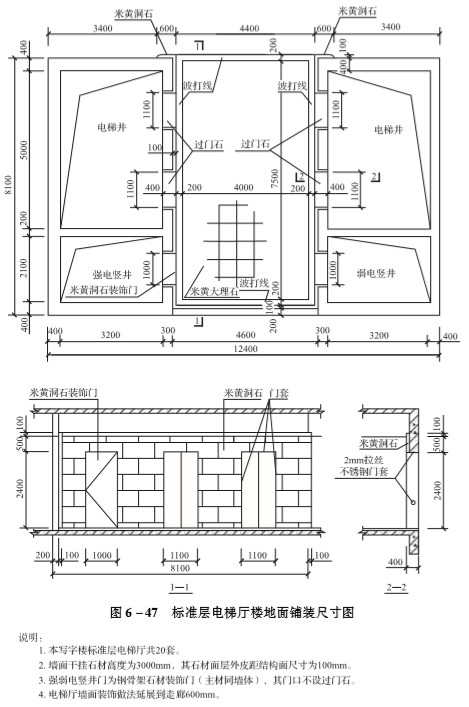

第141题 某写字楼标准层电梯厅共２０套，施工单位中标的“分部分项工程和单价措施项目清单与计价表”见表６－２８。根据图６－４７“标准层电梯厅楼地面铺装尺寸图”、图６－４８“标准层电梯厅吊顶布置尺寸图”、表６－２９“装饰做法表”所示的电梯厅土建装修竣工图及相关技术参数，按下列问题要求，编制电梯厅的竣工结算。

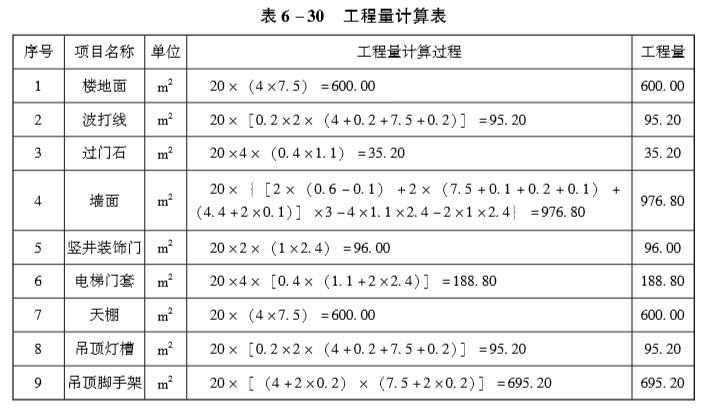

问题:１.根据工程竣工图纸和技术参数，按«房屋建筑与装饰工程工程量计算规范»ＧＢ５０８５４—２０１３的计算规则，在表６－３０“工程量计算表”中，列式计算该２０套电梯厅楼地面、墙面(装饰高度３０００ｍｍ)、天棚、门和门套等土建装饰分部分项工程的结算工程量(竖井装饰门内的其他项目不考虑)。

２.根据问题１的计算结果及合同文件中“分部分项工程和单价措施项目清单与计价表”的相关内容，按«建设工程工程量清单计价规范»ＧＢ５０５００—２０１３的要求，在表６－３１“分部分项工程和单价措施项目清单与计价表”中编制该土建装饰工程结算。

３.按该分部分项工程竣工结算金额１６０００００.００元，单价措施项目清单结算金额为１８０００.００元取定。安全文明施工费按分部分项工程结算金额的３.５％计取，其他项目费为零，人工费占分部分项工程及措施项目费的１３％，规费按人工费的２１％计取，营业税金及附加按３.４８％计取。按«建设工程工程量清单计价规范»ＧＢ５０５００—２０１３的要求，列式计算安全文明施工费、措施项目费、规费、营业税金及附加费，并在表６－３２“单位工程竣工结算汇总表”中编制该土建装饰工程结算。(计算结果保留两位小数)

参考答案：↓

解析：

1.

2.

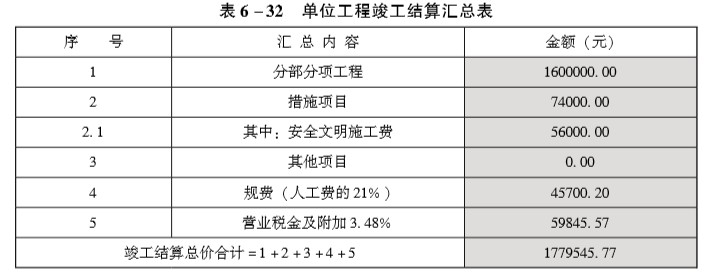

３.安全文明施工费:１６０００００×３.５％＝５６０００.００(元)措施项目费:１８０００＋５６０００＝７４０００(元)规费:(１６０００００＋７４０００)×１３％×２１％＝４５７００.２０(元)营业税金及附加费:(１６０００００＋７４０００＋４５７００.２０)×３.４８％＝５９８４５.５７(元)

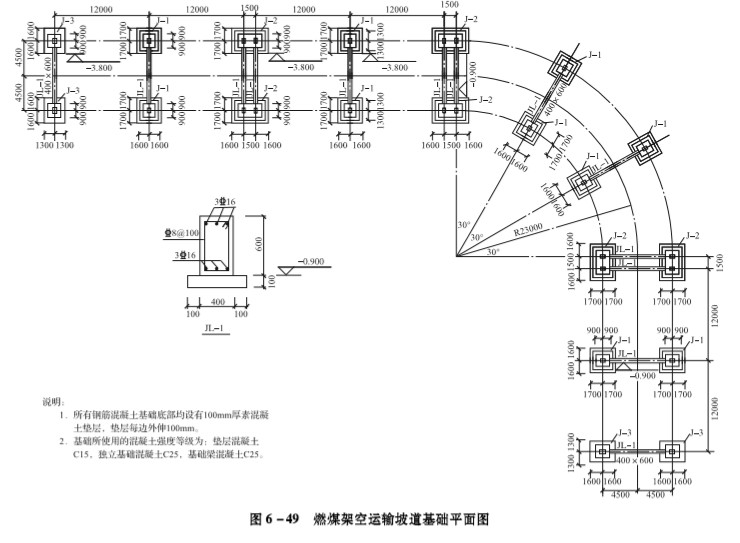

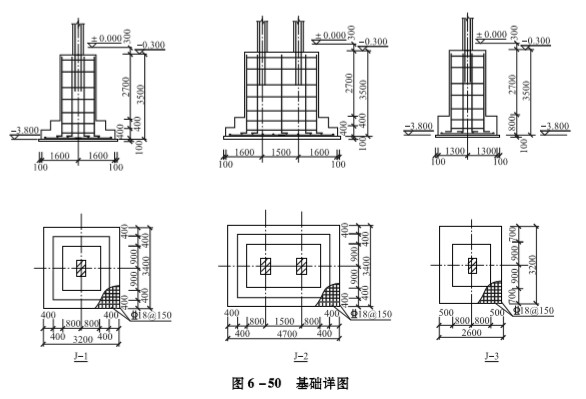

第142题 某热电厂煤仓燃煤架空运输坡道基础平面及相关技术参数，如图６－４９“燃煤架空运输坡道基础平面图”和图６－５０“基础详图”所示。

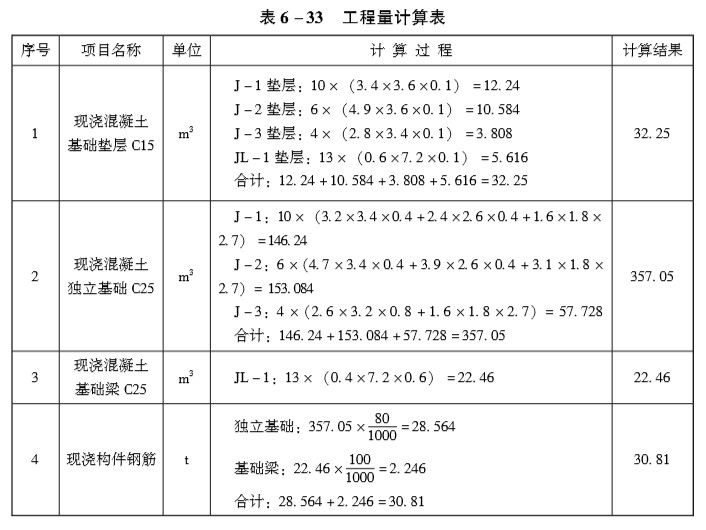

问题:１.根据工程图纸及技术参数，按«房屋建筑与装饰工程工程量计算规范»ＧＢ５０８５４—２０１３的计算规则，在表６－３３“工程量计算表”中，列式计算现浇混凝土基础垫层、现浇混凝土独立基础(－０.３ｍ以下部分)、现浇混凝土基础梁、现浇构件钢筋、现浇混凝土模板五项分部分项工程的工程量。根据已有类似项目结算资料测算，各钢筋混凝土基础钢筋参考含量分别为:独立基础８０ｋｇ/ｍ３，基础梁１００ｋｇ/ｍ３。(基础梁施工是在基础回填土回填至－１.００ｍ时再进行基础梁施工)

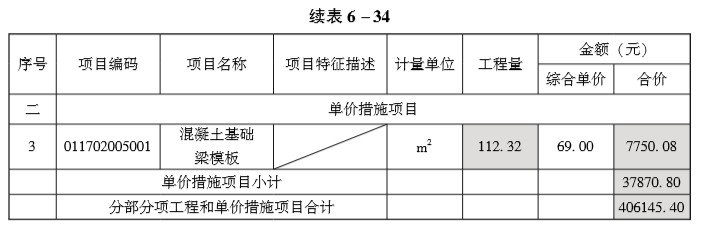

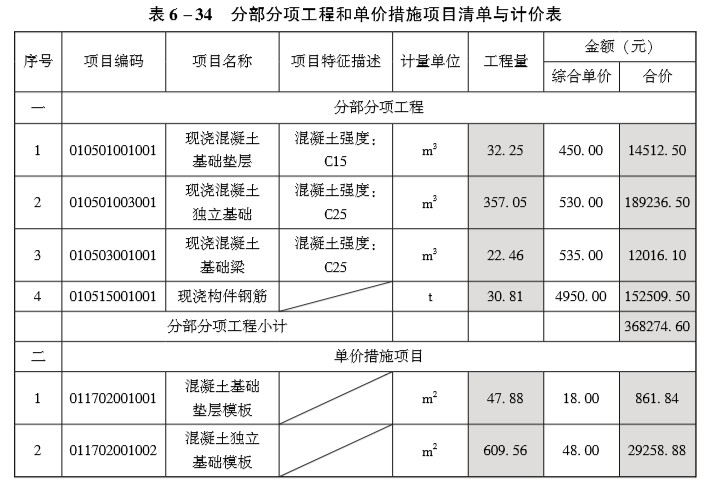

２.根据问题１的计算结果及给定的项目编码、综合单价，按«建设工程工程量清单计价规范»ＧＢ５０５００—２０１３的要求，在表６－３４中编制“分部分项工程和单价措施项目清单与计价表”。

３.假如招标工程量清单中，表６－３４中单价措施项目中模板项目的清单不单独列项，按«房屋建筑与装饰工程工程量计算规范»ＧＢ５０８５４—２０１３中工作内容的要求，模板费应综合在相应分部分项项目中，根据表６－３４的计算结果，列式计算相应分部分项工程的综合单价。

４.根据问题１的计算结果，按定额规定混凝土损耗率１.５％，列式计算该架空运输坡道土建工程基础部分总包方与商品混凝土供应方各强度等级混凝土的结算用量。(计算结果保留两位小数)

参考答案：↓

解析：

1.

2.

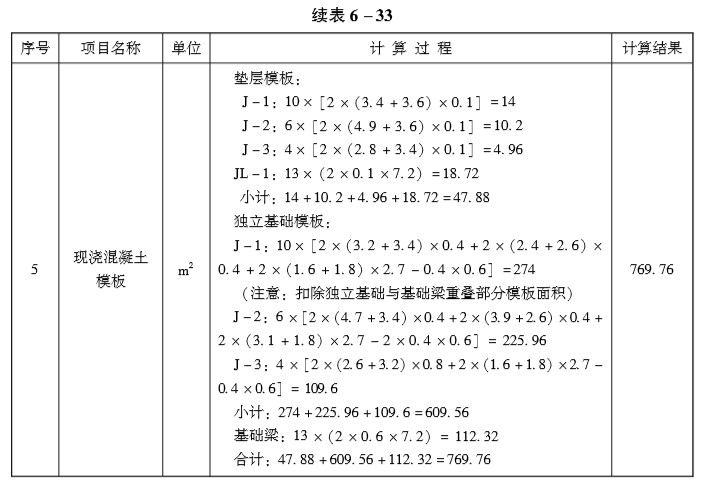

３.现浇混凝土垫层综合单价:４５０＋１８×４７.８８/３２.２５＝４７６.７２(元/ｍ３)

现浇混凝土独立基础综合单价:５３０＋４８×６０９.５６/３５７.０５＝６１１.９５(元/ｍ３)

现浇混凝土基础梁:５３５＋６９×１１２.３２/２２.４６＝８８０.０６(元/ｍ３)４.Ｃ１５

混凝土用量:３２.２５×(１＋１.５％)＝３２.７３(ｍ３)Ｃ２５

混凝土用量:(３５７.０５＋２２.４６)×(１＋１.５％)＝３８５.２０(ｍ３)

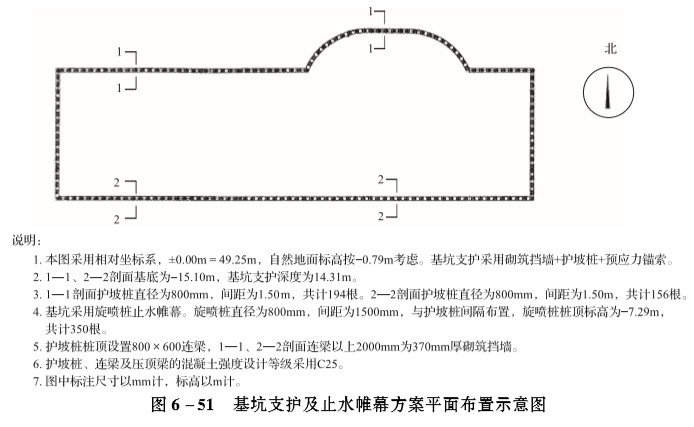

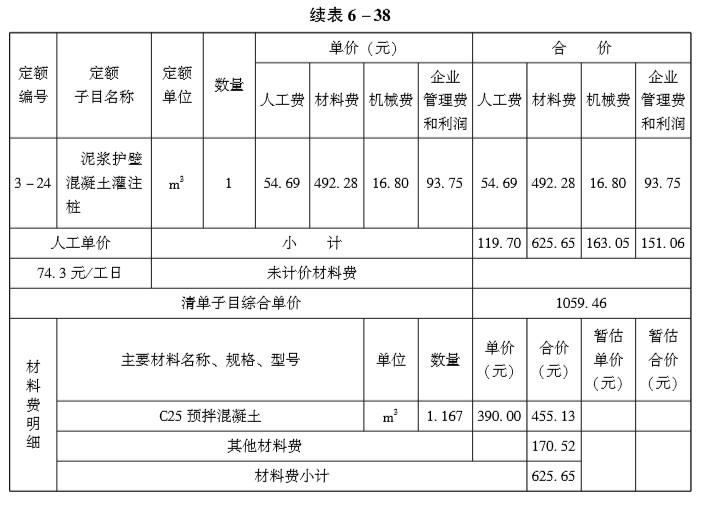

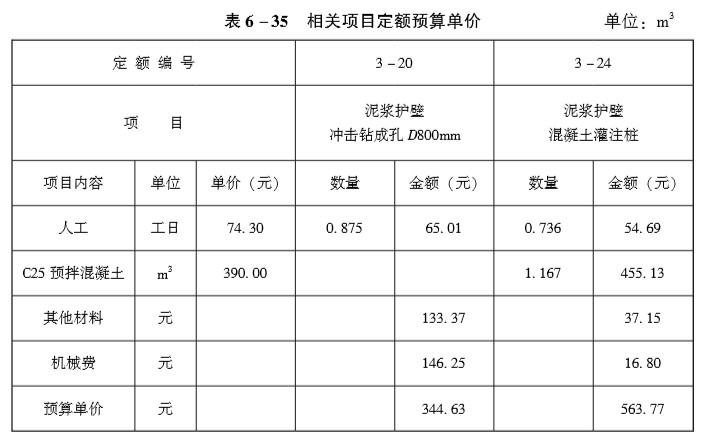

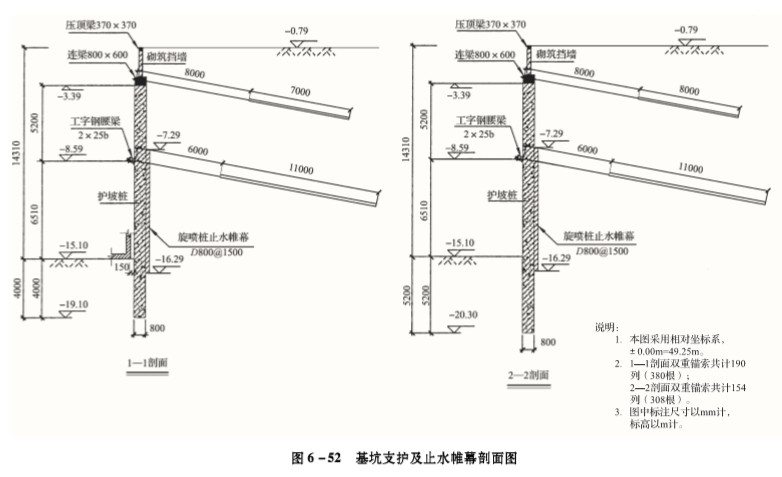

第143题 某大型公共建筑施工土方开挖、基坑支护、止水帷幕的工程图纸及技术参数如图６－５１“基坑支护及止水帷幕方案平面布置示意图”、图６－５２“基坑支护及止水帷幕剖面图”所示。护坡桩施工方案采用泥浆护壁成孔混凝土灌注桩，其相关项目定额预算单价见表６－３５。

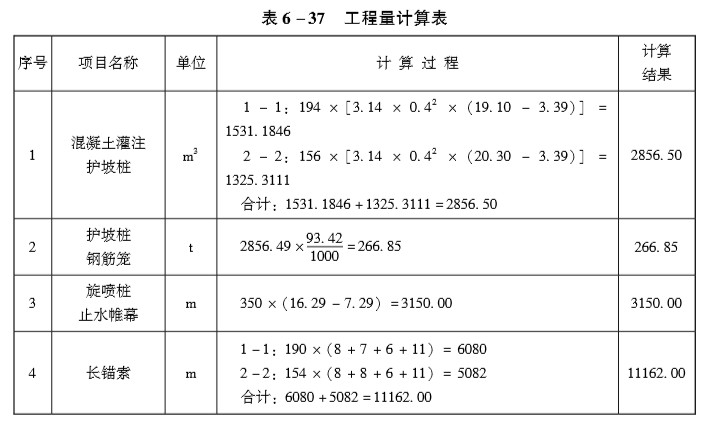

问题:１.根据工程图纸及技术参数，按«房屋建筑与装饰工程工程量计算规范»ＧＢ５０８５４—２０１３的计算规则，在表６－３７“工程量计算表”中，列式计算混凝土灌注护坡桩、护坡桩钢筋笼、旋喷桩止水帷幕及长锚索四项分部分项工程的工程量。护坡桩钢筋含量为９３.４２ｋｇ/ｍ３。２.混凝土灌注护坡桩在«房屋建筑与装饰工程工程量计算规范»ＧＢ５０８５４—２０１３中的清单项目编码为０１０３０２００１，根据给定数据，列式计算综合单价，填入表６－３８“综合单价分析表”中。管理费以人材机费合计为基数按９％计算，利润以人材机和管理费合计为基数按７％计算。３.根据问题１、２的计算结果，按«建设工程工程量清单计价规范»ＧＢ５０５００—２０１３的要求，在表６－３９中编制“分部分项工程和单价措施项目清单与计价表”。(答题纸中已包含部分清单项目，仅对空缺部分填写)４.利用以下相关数据，在表６－３６中编制某单位工程竣工结算汇总表，已知相关数据如下:①分部分项工程费用为１６００００００.００元；②单价措施费用为４４００００.００元，安全文明施工费为分部分项工程费的３.８２％；③规费为分部分项工程费、措施项目费和其他项目费合计的３.１６％，税金税率为３.４８％。(计算结果保留两位小数)

参考答案：↓

解析：

1.

2.

3.

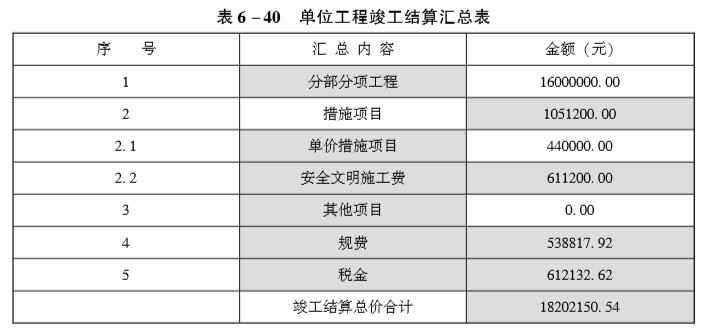

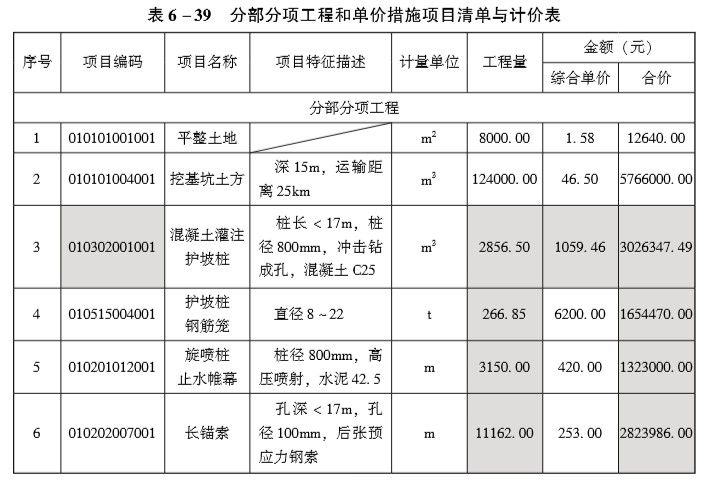

４.单位工程竣工结算见表６－４０。

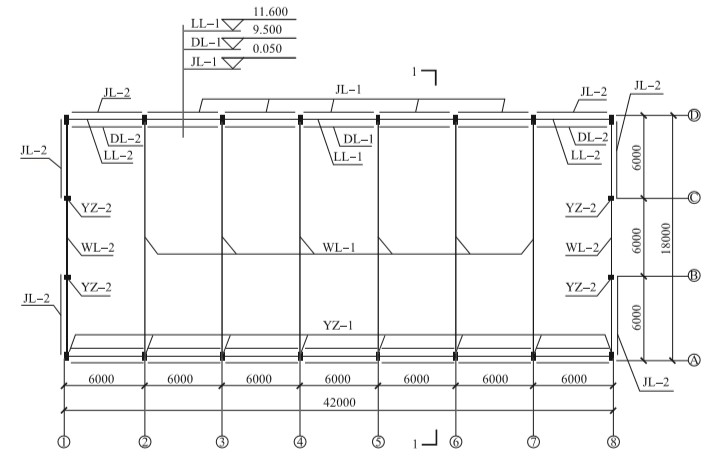

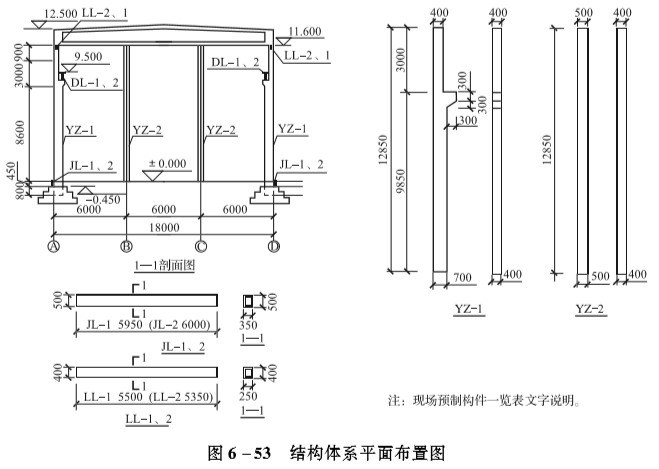

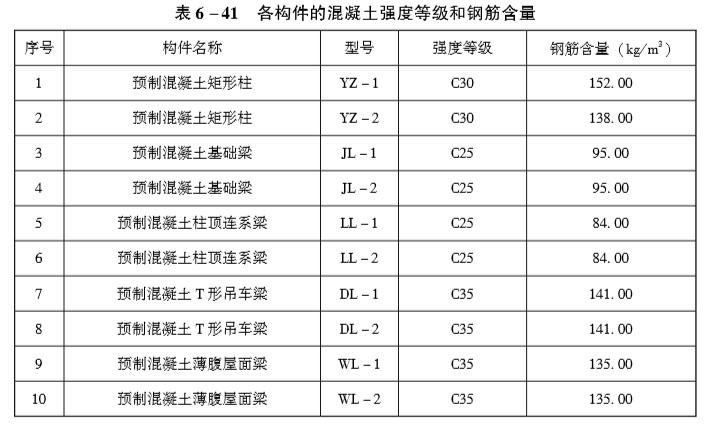

第144题 某拟建项目机修车间，厂房设计方案采用预制钢筋混凝土排架结构，其上部结构系统如图６－５３所示，结构体系中现场预制标准构件和非标准构件的混凝土强度等级、设计控制参考钢筋含量等见表６－４１。

另经查阅国家标准图集，所选用的薄腹屋面梁混凝土用量为３.１１ｍ３/榀(厂房中间与两端山墙处屋面梁的混凝土用量相同，仅预埋铁件不同)；所选用Ｔ形吊车梁混凝土用量，车间两端部为１.１３ｍ３/根，其余为１.０８ｍ３/根。

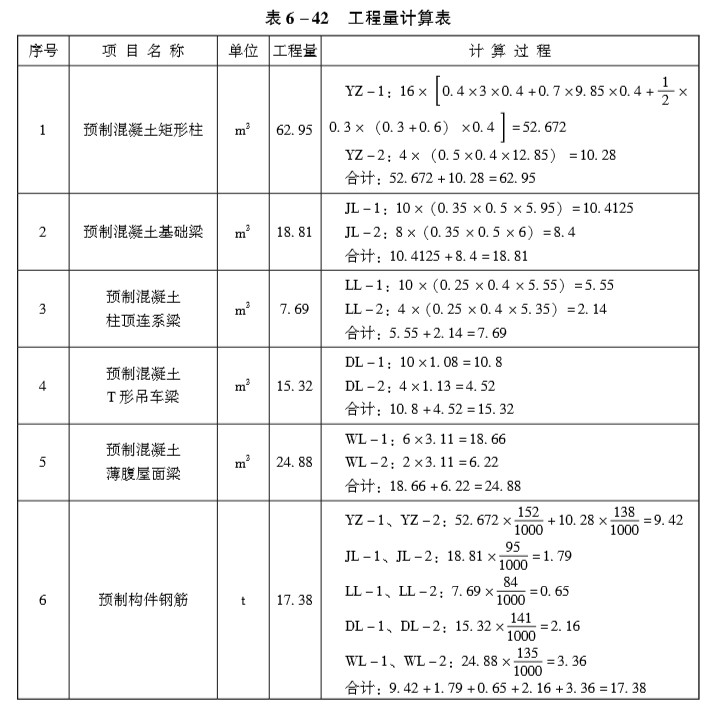

问题:１.根据上述条件，按«房屋建筑与装饰工程工程量计算规范»ＧＢ５０８５４—２０１３的计算规则，在表６－４２中，列式计算该机修车间上部结构预制混凝土柱、梁工程量及根据设计提供的控制参考钢筋含量计算相关钢筋工程量。２.利用问题的计算结果和以下相关数据，按«建设工程工程量清单计价规范»ＧＢ５０５００—２０１３、«房屋建筑与装饰工程工程量计算规范»ＧＢ５０８５４—２０１３的要求，在表６－４３中，编制该机修车间上部结构分部分项工程和单价措施项目清单与计价表。已知相关数据为:①预制混凝土矩形柱的清单编码为０１０５０９００１，本车间预制混凝土柱单体体积<３.５ｍ３，就近插入基础杯口，人材机合计５１３.７１元/ｍ３；②预制混凝土基础梁的清单编码为０１０５１０００１，本车间基础梁就近地面安装，单体体积<１.２ｍ３，人材机合计４０２.９８元/ｍ３；③预制混凝土柱顶连系梁的清单编码为０１０５１０００１，本车间连系梁单体体积<０.６ｍ３，安装高度<１２ｍ，人材机合计４２３.２１元/ｍ３；④预制混凝土Ｔ形吊车梁的清单编码为０１０５１０００２，本车间Ｔ形吊车梁单体体积<１.２ｍ３，安装高度<９.５ｍ，人材机合计５３０.３８元/ｍ３；⑤预制混凝土薄腹屋面梁的清单编码为０１０５１１００３，本车间薄腹屋面梁单体体积<３.２ｍ３，安装高度１３ｍ，人材机合计５６１.３５元/ｍ３；⑥预制混凝土构件钢筋的清单编码为０１０５１５００２，本车间所用钢筋直径为６ｍｍ~２５ｍｍ，人材机合计６０１８.７０元/ｔ。以上项目管理费均以人材机为基数按１０％计数，利润以人材机和管理费合计为基数按５％计算。３.利用以下有关数据，在表６－４４中，编制该机修车间土建单位工程招标控制价汇总表。已知相关数据为:①一般土建分部分项工程费用７８５０００.００元；②措施项目费用６２８００.００元，其中安全文明施工费２６５００.００元；③其他项目费用为屋顶防水专业分包暂估７００００.００元；④规费以分部分项工程、措施项目、其他项目之和为基数计取，综合费率为５.２８％；⑤税率为３.４７７％。(计算结果保留两位小数)

参考答案：↓

解析：

1.

2.

3.

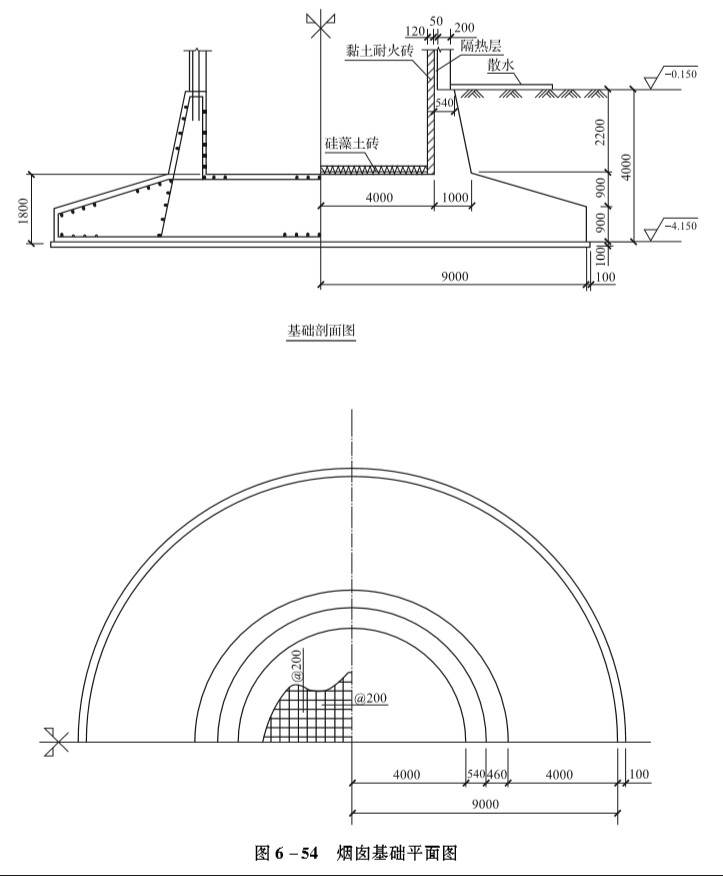

第145题 某钢筋混凝土圆形烟囱基础设计尺寸如图６－５４所示，其中基础垫层采用Ｃ１５混凝土，圆形满堂基础采用Ｃ３０混凝土，地基土壤类别为三类土。土方开挖底部施工所需的工作面为３００ｍｍ，放坡系数为１∶０.３３，放坡自垫层上表面计算。

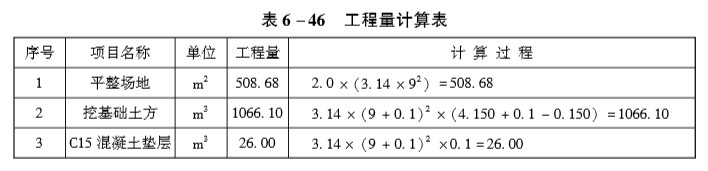

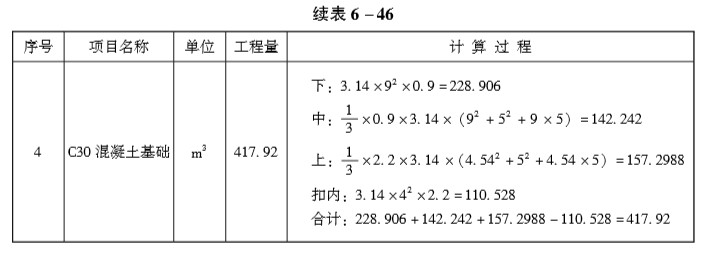

问题:１.根据上述条件，按«建设工程工程量清单计价规范»ＧＢ５０５００—２０１３的计算规则，在表６－４６“工程量计算表”中，列式计算该烟囱基础的平整场地、挖基础土方、垫层和混凝土基础工程量。平整场地工程量按满堂基础底面积乘２.０系数计算，圆台体体积计算公式为Ｖ＝１/３×ｈ×π×(ｒ２１＋ｒ２２＋ｒ１ｒ２)。

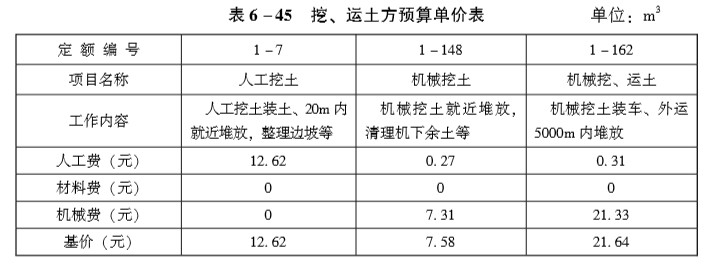

２.根据工程所在地相关部门发布的现行挖、运土方预算单价，见表６－４５“挖、运土方预算单价表”。施工方案规定，土方按９０％机械开挖、１０％人工开挖，用于回填的土方在２０ｍ内就近堆存，余土运往５０００ｍ范围内指定地点堆放。相关工程的企业管理费按工程直接费的７％计算，利润按工程直接费的６％计算。编制挖基础土方(清单编码为０１０１０１００３)的清单综合单价，填入答题纸表６－４７“工程量清单综合单价分析表”。

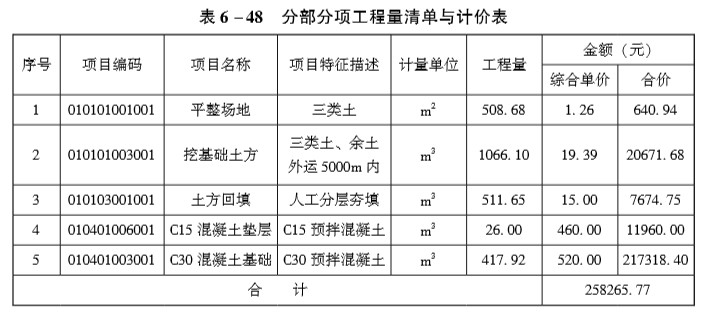

３.利用第１、２问题的计算结果和以下相关数据，在表６－４８“分部分项工程量清单与计价表”中，编制该烟囱基础分部分项工程量清单与计价表。已知相关数据为:

①平整场地，编码０１０１０１００１，综合单价１.２６元/ｍ２；

②挖基础土方，编码０１０１０１００３；

③土方回填，人工分层夯填，编码０１０１０３００１，综合单价１５.００元/ｍ３；

④Ｃ１５混凝土垫层，编码０１０４０１００６，综合单价４６０.００元/ｍ３；

⑤Ｃ３０混凝土满堂基础，编码０１０４０１００３，综合单价５２０.００元/ｍ３。

(计算结果保留两位小数)

参考答案：↓

解析：

1.

2.挖土方定额工程量:

基坑底半径:９＋０.１＋０.３＝９.４(ｍ)

基坑顶半径:９.４＋０.３３×(４.１５０－０.１５０)＝１０.７２(ｍ)

定额工程量:３.１４×９.４２×０.１＋１/３×(４.１５０－０.１５０)×３.１４×(９.４２＋１０.７２２＋９.４×１０.７２)＝１３００.６９(ｍ３)

回填方定额工程量:１３００.６９－２６.００－(２２８.９０６＋１４２.２４２＋１５７.２９８８)＝７４６.２４(ｍ３)

运土定额工程量:１３００.６９－７４６.２４＝５５４.４５(ｍ３)

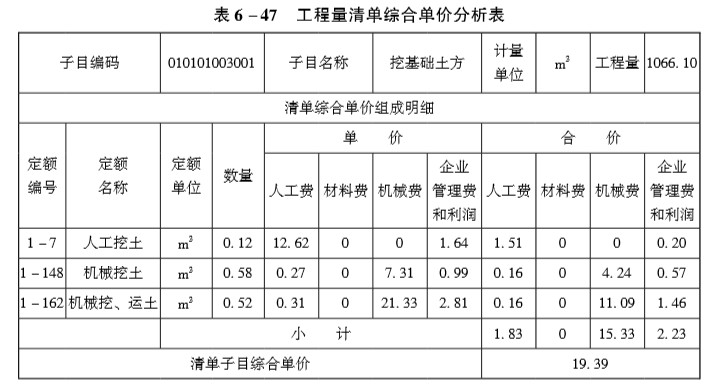

定额１－７人工挖土的清单单位含量:１３００.６９×１０％/１０６６.１０＝０.１２

定额１－１６２机械挖、运土的清单单位含量:５５４.４５/１０６６.１０＝０.５２

定额１－１４８机械挖土的清单单位含量:１３００.６９×９０％－５５４.４５/１０６６.１０＝０.５８

３.土方回填清单工程量:１０６６.１０－２６.００－(２２８.９０６＋１４２.２４２＋１５７.２９８８)＝５１１.６５(ｍ３)

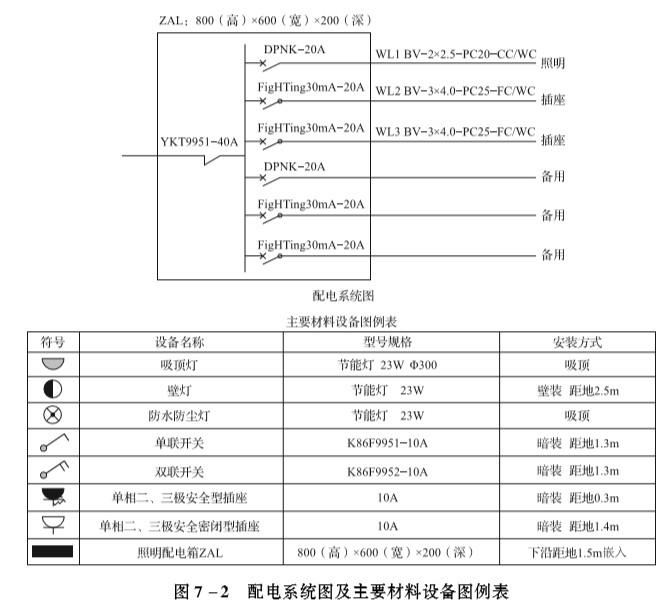

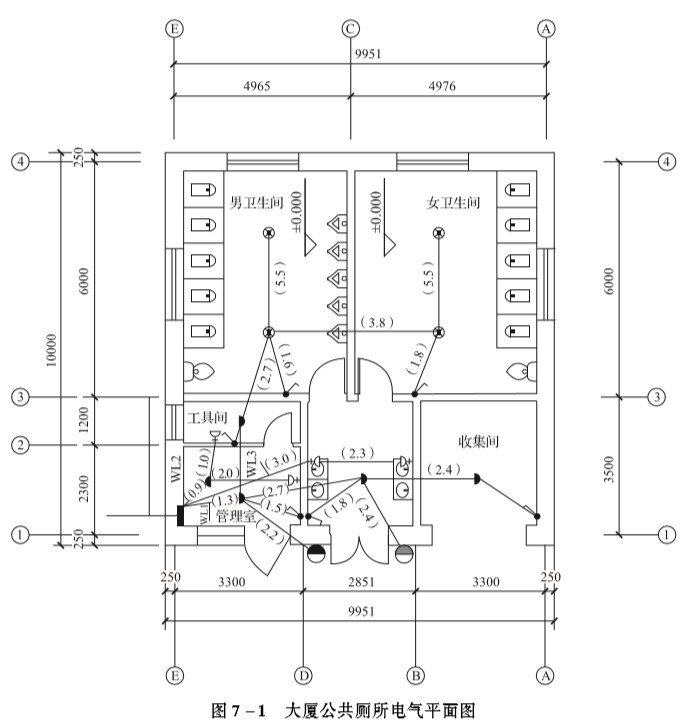

第146题 工程背景资料如下:１.图７－１为大厦公共厕所电气平面图，图７－２为配电系统图及主要材料设备图例表。该建筑物为砖、混凝土结构，单层平屋面，室内净高为３.３ｍ。图中括号内数字表示线路水平长度，配管嵌入地面或顶板内深度均按０.１ｍ计算。配管配线规格为:ＢＶ２.５２~３根穿刚性阻燃管ＰＣ２０；ＢＶ４３根穿刚性阻燃管ＰＣ２５。

２.该工程的相关定额、主材单价及损耗率见表７－９。

３.该工程的管理费和利润分别按人工费的４５％和１５％计算。

４.相关分部分项工程量清单项目编码及项目名称见表７－１０。

５.答题时不考虑配电箱的进线管和电缆，不考虑开关盒、灯头盒和接线盒。

问题:１.按照背景资料１~５和图７－１及图７－２所示，根据«建设工程工程量清单计价规范»ＧＢ５０５００—２０１３和«通用安装工程工程量计算规范»ＧＢ５０８５６—２０１３的规定，计算ＷＬ１~ＷＬ３配管配线的工程量，计算式与结果填写在答题卡上指定位置。

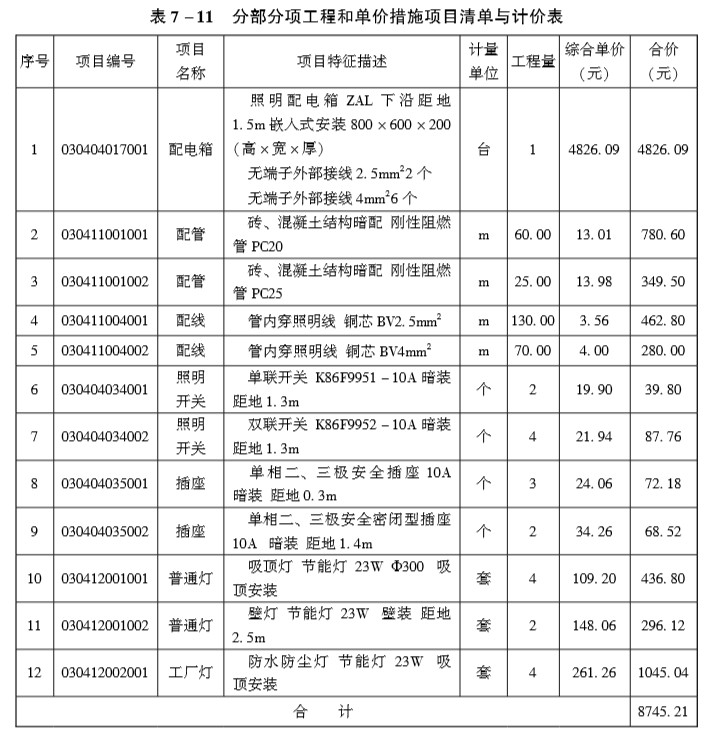

２.假定ＰＣ２０工程量为６０ｍ、ＰＣ２５工程量为２５ｍ、ＢＶ２.５工程量为１３０ｍ、ＢＶ４工程量为７０ｍ，其他工程量根据给定图纸计算，编制分部分项工程量清单、计算各分部分项工程的综合单价与合价。完成答题卡表７－１１“分部分项工程和单价措施项目清单与计价表”。(计算过程和结果数据均保留２位小数)

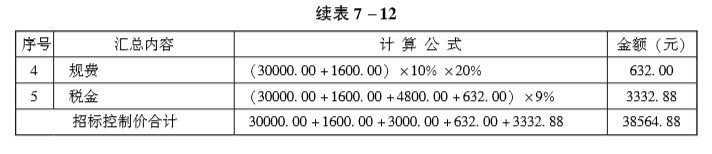

３.假定该工程分部分项工程费为３００００.００元；单价措施项目费为１０００.００元；总价措施项目仅考虑安全文明施工费，安全文明施工费按分部分项工程费的２％计取；计日工１０个，单价３００.００元/工日；人工费占分部分项工程和措施项目费的１０％，规费按人工费的２０％计取，其他未提及项目不考虑；增值税税率按９％计取。按«建设工程工程量清单计价规范»编制完成答题卡表７－１２“单位工程招标控制价汇总表”。

参考答案：↓

解析：

１.ＷＬ１

ＰＣ２０(２线):１.３＋２.２＋２.７＋２.４＋２.４＋１.８＋１.８＋０.６＋２.７＋３.５＋３.８＋３.５＋(３.３＋０.１－１.５－０.８)＋(３.３＋０.１－２.５)×２＋(３.３＋０.１－１.３)×２＝３５.８(ｍ)

ＰＣ２０(３线):１.５＋１.８＋１.８＋１.８＋(３.３＋０.１－１.３)×４＝１５.３０(ｍ)

ＰＣ２０合计:３５.８０＋１５.３０＝５１.１０(ｍ)

ＢＶ２.５:(０.８＋０.６)×２＋３５.８×２＋１５.３×３＝１２０.３０(ｍ)

ＷＬ２

ＰＣ２５:(１.５＋０.１)＋０.９＋１＋２＋(０.３＋０.１)×５＝７.５０(ｍ)

ＢＶ４:[(０.８＋０.６)＋７.５]×３＝２６.７０(ｍ)

ＷＬ３

ＰＣ２５:(１.５＋０.１)＋３＋２.３＋(１.４＋０.１)×３＝１１.４０(ｍ)

ＢＶ４:[(０.８＋０.６)＋１１.４]×３＝３８.４０(ｍ)

ＰＣ２５合计:７.５＋１１.４＝１８.９０(ｍ)

ＢＶ４合计:２６.７＋３８.４＝６５.１０(ｍ)

2.

3.

第147题 工程有关背景资料如下:

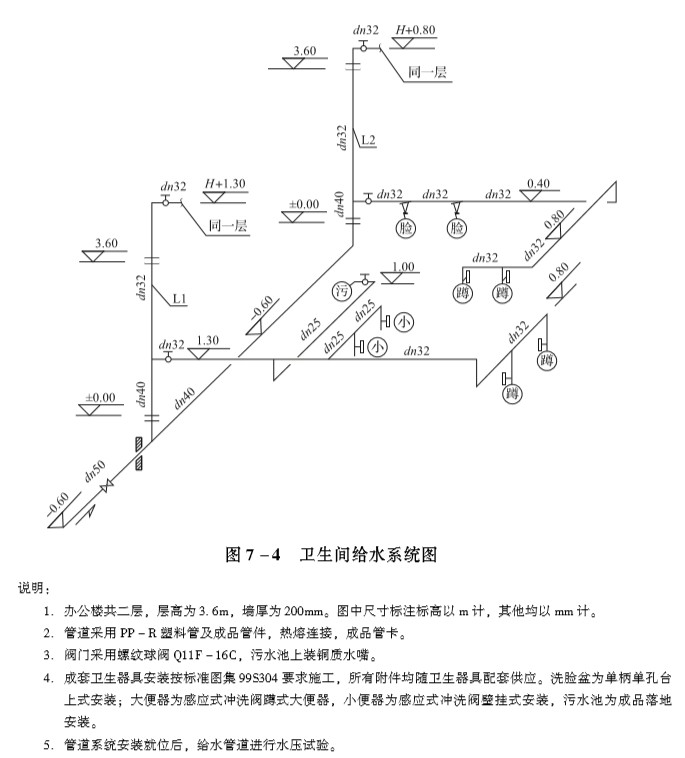

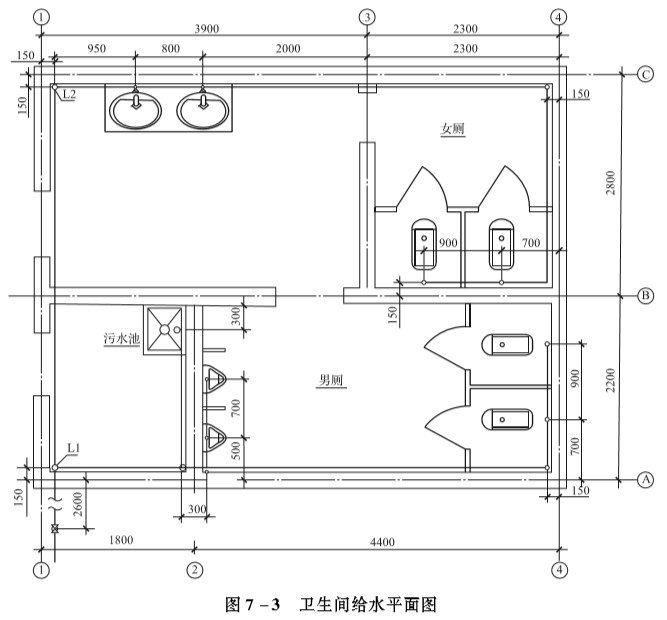

１.某工厂办公楼内卫生间的给水施工图如图７－３和７－４所示。

２.假设按规定计算的该卫生间给水管道和阀门部分的清单工程量如下:ＰＰ－Ｒ塑料管:ｄｎ５０，直埋３.０ｍ；ｄｎ４０，直埋５.０ｍ，明设１.５ｍ；ｄｎ３２，明设２５ｍ；ｄｎ２５，明设１６ｍ。阀门Ｑ１１Ｆ－１６Ｃ:ＤＮ４０　２个；ＤＮ２５　２个。

其他安装技术要求和条件与图７－３和图７－４所示一致。

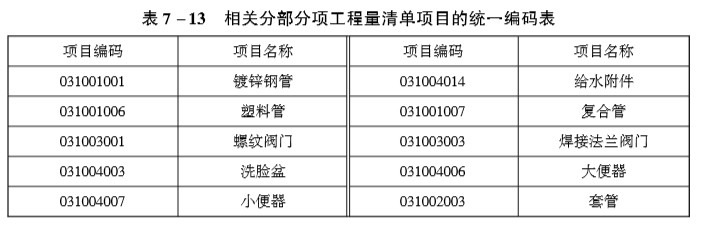

３.给排水工程相关分部分项工程量清单项目的统一编码见表７－１３。

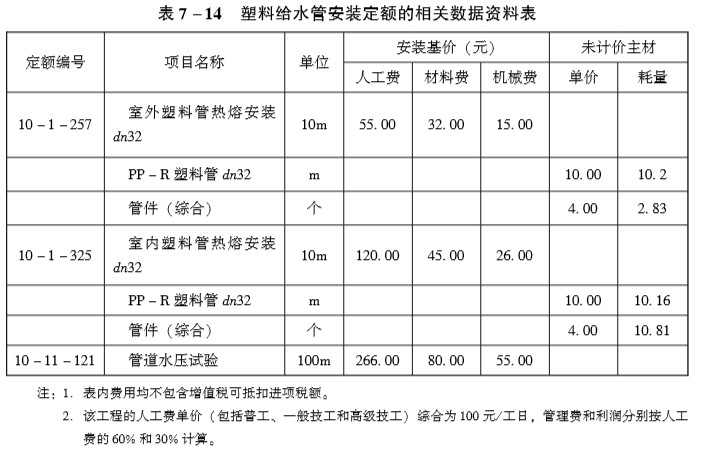

４.该工程的定额相关数据资料见表７－１４。

问题:１.按照图７－１和图７－２所示内容，接直埋、明设(指敷设于室内地坪下的管段)分别列式计算给水管道和阀门安装项目分部分项清单工程量。计算要求:管道工程量计算至支管与卫生器具相连的分支三通或末端弯头处止。

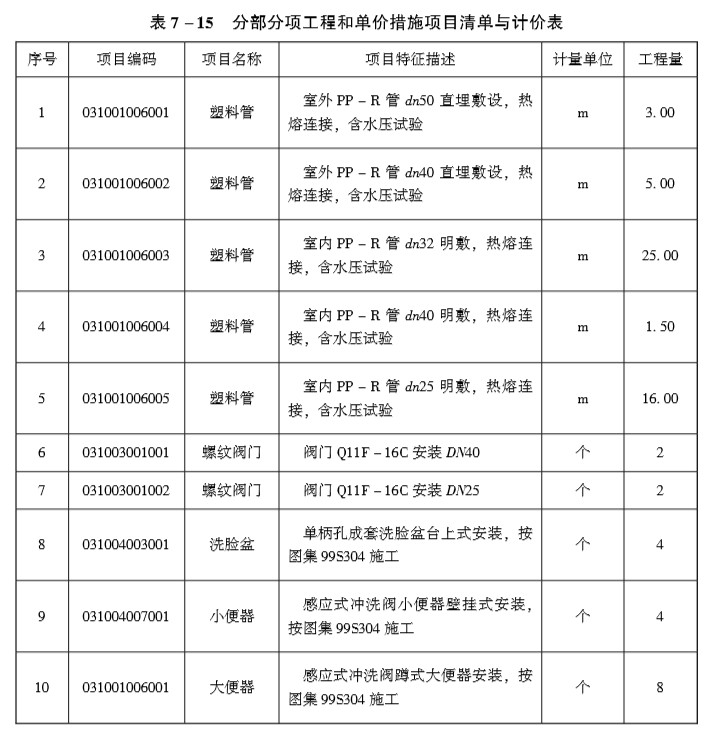

２.根据背景资料２、３和图７－１和图７－２所示内容，接«通用安装工程工程量计算规范»ＧＢ５０８５６—２０１３的规定，分别编制管道、阀门、卫生器具(污水池除外)安装项目的分部分项工程量清单，并填入表７－１５“分部分项工程和单价措施项目清单与计价表”中。

３.按照背景资料２、３、４中的相关数据和图７－１和图７－２中所示要求，根据«通用安装工程工程量计算规范»ＧＢ５０８５６—２０１３、«建设工程工程量清单计价规范»ＧＢ５０５００—２０１３和«通用安装工程消耗量定额»ＴＹ０２－３１－２０１５的规定，编制室内ｄｎ３２　ＰＰ－Ｒ塑料给水管道分部分项工程量清单的综合单价，并填入表７－１６“综合单价分析表”中。

(计算结果保留两位小数)

参考答案：↓

解析：

１.直埋ＰＰ－Ｒ管　ｄｎ５０:２.６＋０.１５＝２.７５(ｍ)

ｄｎ４０:２.２＋２.８－０.１５×２＋０.６×２＝５.９０(ｍ)

明设ＰＰ－Ｒ管　ｄｎ４０:１.３＋０.４＝１.７０(ｍ)

Ｌ１:１.３ｍ　　　　Ｌ２:０.４ｍ

明设ＰＰ－Ｒ管　ｄｎ３２:１９.３＋２４.９＝４４.２０(ｍ)

Ｌ１:[１.８＋４.４－０.１５×２＋(１.３－０.８)＋(０.７＋０.９－０.１５)]×２＋(３.６－１.３＋１.３)＝１９.３(ｍ)

Ｌ２:[３.９＋２.３－０.１５×２＋(０.８－０.４)＋(２.８－０.１５×２)＋(０.９＋０.７－０.１５)]×２＋(０.８－０.４)＋(３.６－０.４＋０.８)＝２４.９(ｍ)

明设ＰＰ－Ｒ管　ｄｎ２５:１.３－１＋(２.２－０.３－０.１５)＋(０.５＋０.７－０.１５)＝３.１０(ｍ)

球阀ＤＮ５０:１个

球阀ＤＮ３２:４个

铜质水嘴ＤＮ２５:１个

2.

3.

第148题 工程背景资料如下:

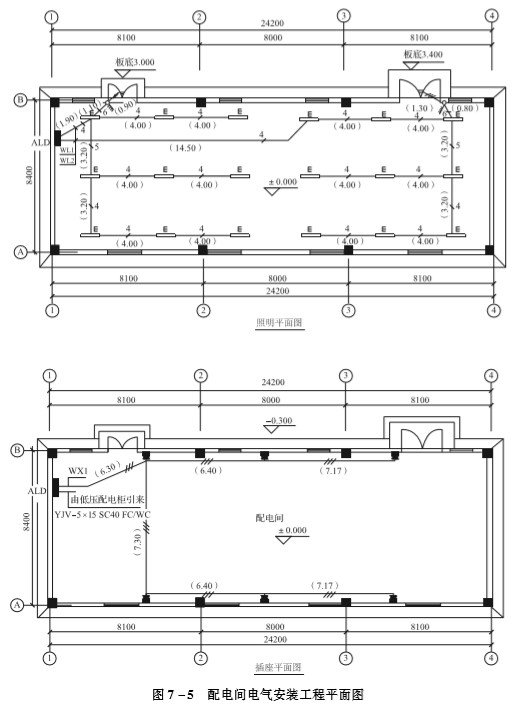

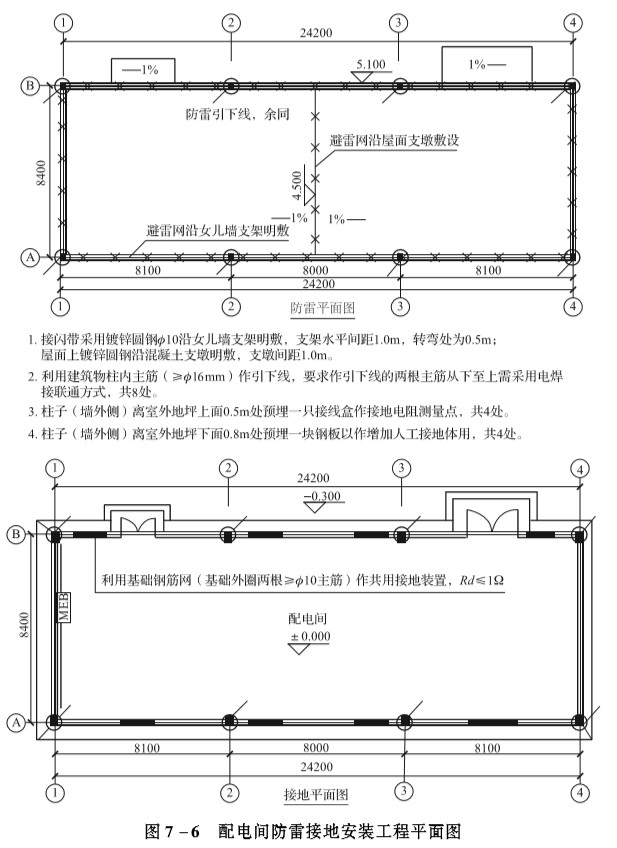

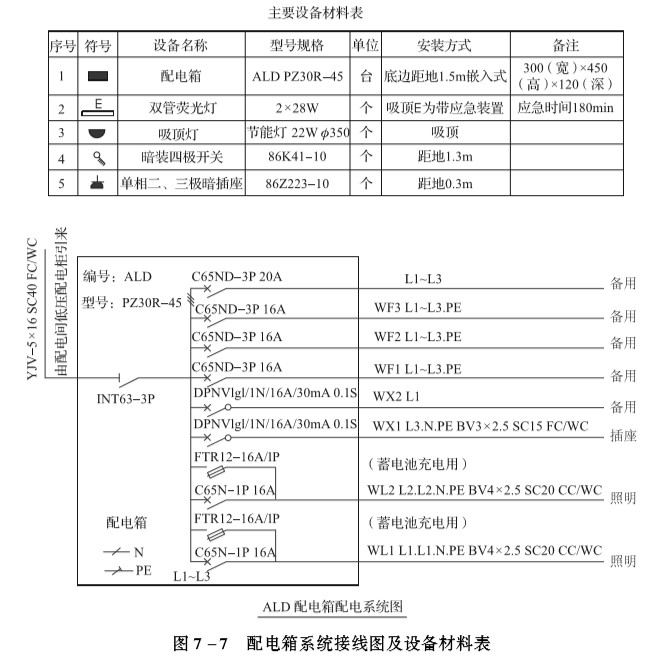

１.图７－５为某配电间电气安装工程平面图、图７－６为防雷接地安装工程平面图、图７－７为配电箱系统接线图及设备材料表。该建筑物为单层平屋面砖、混凝土结构，建筑物室内净高为４.４０ｍ。

图中括号内数字表示线路水平长度，配管进入地面或顶板内深度均按０.０５ｍ；穿管规格:２~３根ＢＶ２.５穿ＳＣ１５，４~６根ＢＶ２.５穿ＳＣ２０，其余按系统接线图。

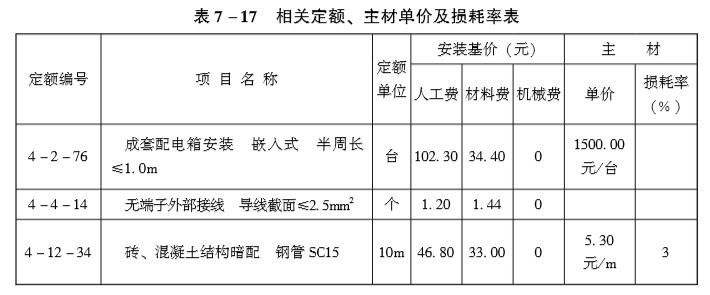

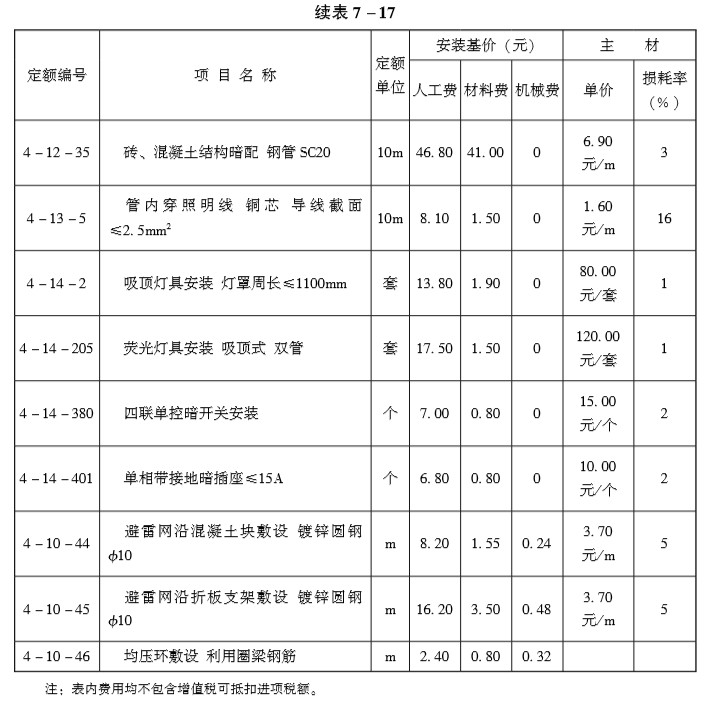

２.该工程的相关定额、主材单价及损耗率见表７－１７。

３.该工程的人工费单价(普工、一般技工和高级技工)综合为１００元/工日，管理费和利润分别按人工费的４５％和１５％计算。

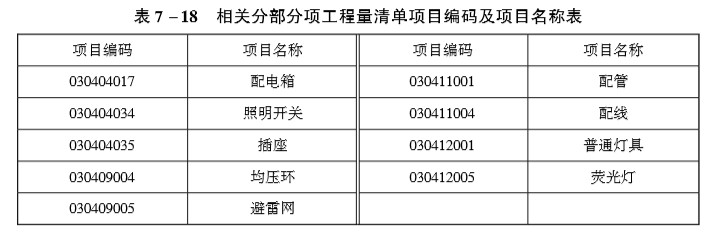

４.相关分部分项工程量清单项目编码及项目名称见表７－１８。

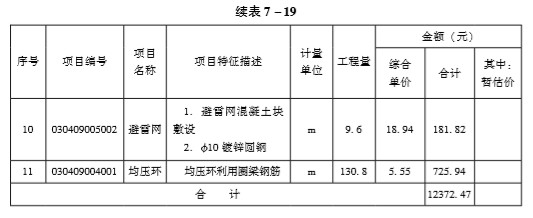

问题:１.按照背景资料１~４和图７－５~图７－７所示内容，根据«建设工程工程量清单计价规范»ＧＢ５０５００—２０１３和«通用安装工程工程量计算规范»ＧＢ５０８５６—２０１３的规定，计算各分部分项工程量，并将配管(ＳＣ１５、ＳＣ２０)、配线(ＢＶ２.５)、避雷网及均压环的工程量计算式与结果填写在指定位置；计算各分部分项工程的综合单价与合价，编制完成表７－１９“分部分项工程和单价措施项目清单与计价表”。(答题时不考虑配电箱的进线管道和电缆，不考虑开关盒和灯头盒，防雷接地不考虑除避雷网、均压环以外的部分。)

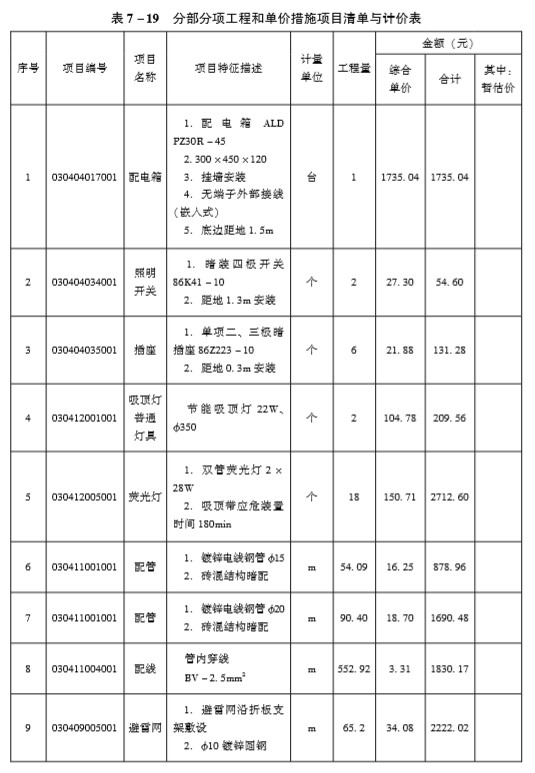

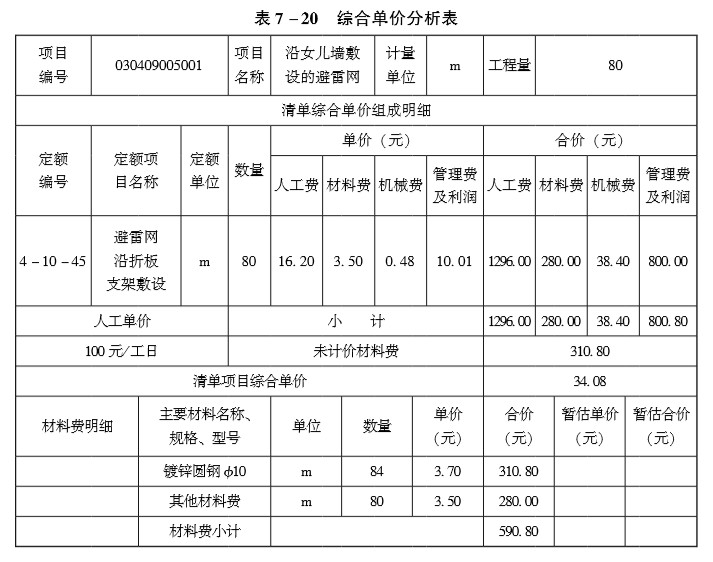

２.假定该工程“沿女儿墙敷设的避雷网”清单工程量为８０ｍ，其余条件均不变，根据背景资料２中的相关数据，编制完成表７－２０“综合单价分析表”。

(计算结果保留两位小数)

参考答案：↓

解析：

１.依据图纸进行工程量计算:

配电箱１个

五孔插座６个

暗装开关(四开)２个

吸顶灯２个

双管荧光灯１８个

管、线(默认照明走顶板、插座走地面)

ＳＣ１５:照明:

左墙开关到吸顶灯　４.４－１.３＋０.０５＋０.９＝４.０５(ｍ)

穿３根线４.０５×３＝１２.１５(ｍ)

右墙开关到吸顶灯　４.４－１.３＋０.０５＋１.３＝４.４５(ｍ)

穿３根线４.４５×３＝１３.３５(ｍ)

插座:

电箱到地面　１.５＋０.０５＝１.５５(ｍ)　穿３根线１.５５×３＝４.６５(ｍ)

电箱预留３根线(０.３＋０.４５)×３＝２.２５(ｍ)

插座水平管　６.３＋６.４＋７.１７＋７.３＋６.４＋７.１７＝４０.７４(ｍ)

穿３根线４０.７４×３＝１２２.２２(ｍ)

插座下立管{三管１个１×３×０.３＝０.９二管３个３×２×０.３＝１.８一管２个２×１×０.３＝０.６}=３.３(ｍ)　穿三根线３.３×３＝９.９(ｍ)

ＳＣ２０:照明

ＷＬ１、ＷＬ２电箱到顶板　(４.４－１.５－０.４５＋０.０５)×２＝５(ｍ)

穿４根线５×４＝２０(ｍ)

电箱二组预留　(０.３＋０.４５)×４×２＝６(ｍ)

穿６根线的灯位到墙开关(左)

４.４－１.３＋０.０５＋１.１＝４.２５(ｍ)　穿６根线４.２５×６＝２５.５(ｍ)

穿６根线的灯位到墙开关(右)

４.４－１.３＋０.０５＋０.８＝３.９５(ｍ)　　穿６根线３.９５×６＝２３.７(ｍ)

穿５根线的水平管　３.２＋３.２＝６.４(ｍ)穿５根线６.４×５＝３２(ｍ)

穿４根线的水平管１.９＋４＋４＋４＋４＋３.２＋４＋４＋１４.５＋４＋４＋４＋４＋３.２＋４＋４＝７０.８(ｍ)

穿４根线７０.８×４＝２８３.２(ｍ)

合计:ＳＣ１５:４.０５＋４.４５＋１.５５＋４０.７４＋３.３＝５４.０９(ｍ)

ＳＣ２０:５＋４.２５＋３.９５＋６.４＋７０.８＝９０.４(ｍ)

ＢＶ２.５线:１２.１５＋１３.３５＋４.６５＋２.２５＋１２２.２２＋９.９＋２０＋６＋２５.５＋２３.７＋３２＋２８３.２＝５５４.９２(ｍ)

电箱接线３根的一组、４根的两组，共３＋４×２＝１１(个头)

避雷网:支架(２４.２＋８.４)×２＝６５.２(ｍ)

　　　　支墩(５.１－４.５)×２＋８.４＝９.６(ｍ)

均压环:(２４.２＋８.４)×２×２＝１３０.８(ｍ)

综合单价计算:综合单价＝人工费＋定额材料费＋机械费＋主材及损耗＋管理费＋利润

配电箱:１０２.３＋３４.４＋０＋１５００×(１＋０％)＋１０２.３×４５％＋１０２.３×１５％＋(１.２＋１.４４＋１.２×４５％＋１.２×１５％)×１１＝１７３５.０４(元)

开关:７＋０.８＋０＋１５×(１＋２％)＋７×４５％＋７×１５％＝２７.３(元)

插座:６.８＋０.８＋０＋１０×(１＋２％)＋６.８×４５％＋６.８×１５％＝２１.８８(元)

配管ＳＣ１５:４.６８＋３.３＋０＋５.３×(１＋３％)＋４.６８×４５％＋４.６８×１５％＝１６.２５(元)

配管ＳＣ２０:４.６８＋４.１＋０＋６.９×(１＋３％)＋４.６８×４５％＋４.６８×１５％＝１８.７０(元)

穿线ＢＶ２.５:０.８１＋０.１５＋０＋１.６×(１＋１６％)＋０.８１×４５％＋０.８１×１５％＝３.３１(元)

吸顶灯:１３.８＋１.９＋０＋８０×(１＋１％)＋１３.８×４５％＋１３.８×１５％＝１０４.７８(元)

日光灯:１７.５＋１.５＋０＋１２０×(１＋１％)＋１７.５×４５％＋１７.５×１５％＝１５０.７０(元)

支架避雷网:１６.２＋３.５＋０.４８＋３.７×(１＋５％)＋(１６.２＋０.４８)×４５％＋(１６.２＋０.４８)×１５％＝３４.０８(元)

支墩避雷网:８.２＋１.５５＋０.２４＋３.７×(１＋５％)＋(８.２＋０.２４)×４５％＋(８.２＋０.２４)×１５％＝１８.９４(元)

均压环:２.４＋０.８＋０.３２＋０×(１＋０％)＋(２.４＋３.２)×４５％＋(２.４＋３.２)×１５％＝５.５５(元)

2.

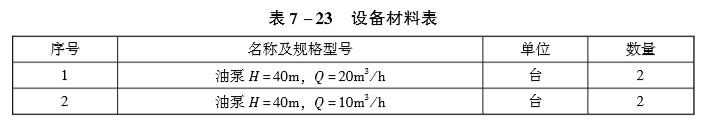

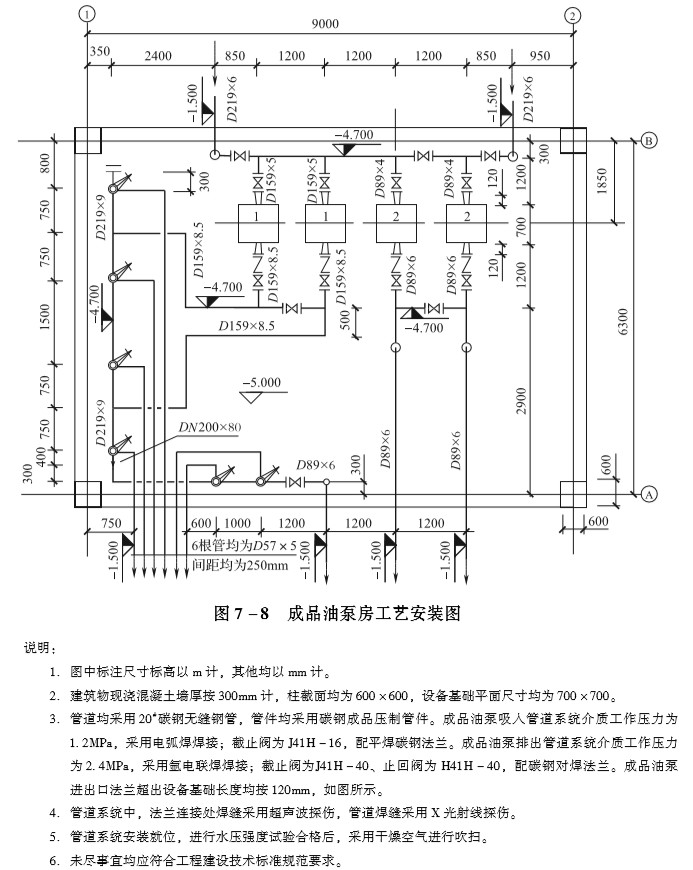

第149题 某管道工程有关背景资料如下:１.成品油泵房管道系统施工图如图７－８所示。

２.假设成品油泵房的部分管道、阀门安装项目清单工程量如下:低压无缝钢管Ｄ８９×４　２.１ｍ；Ｄ１５９×５　３.０ｍ；Ｄ２１９×６　１５ｍ。中压无缝钢管Ｄ８９×６　２５ｍ；Ｄ１５９×８.５　１８ｍ；Ｄ２１９×９　６ｍ。其他技术条件和要求与图７－６所示一致。

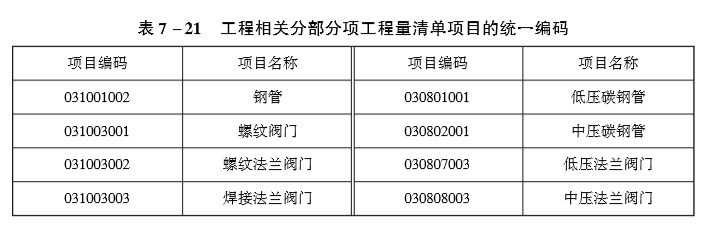

３.工程相关分部分项工程量清单项目的统一编码见表７－２１。

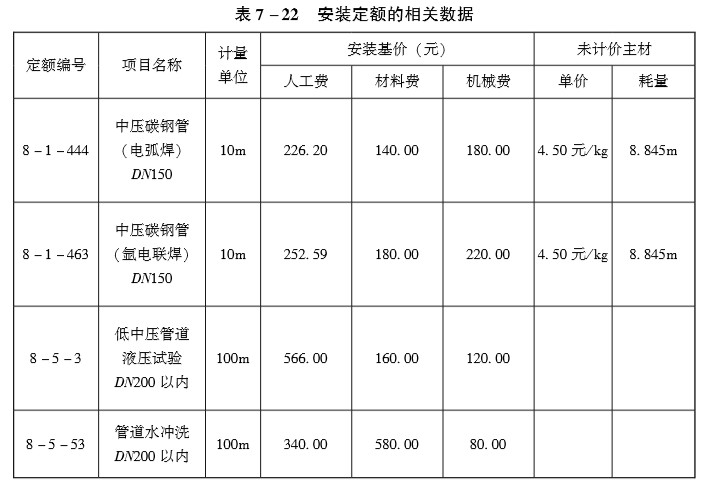

４.管理费和利润分别按人工费的６０％和４０％计算，安装定额的相关数据资料见表７－２２(表内费用均不包含增值税可抵扣进项税额)。

５.假设承包商购买材料时增值税进项税率为１７％、机械费增值税进项税率为１５％(综合)、管理和利润增值税进项税率为５％(综合)；当钢管由发包人采购时，中压管道ＤＮ１５０安装清单项目不含增值税可抵扣进项税额综合单价的人工费、材料费、机械费分别为３８.００元、３０.００元、２５.００元。设备材料表见表７－２３。

问题:１.按照图７－８所示内容，分别列式计算管道和阀门(其中ＤＮ５０管道、阀门除外)安装工程项目分部分项清单工程量。

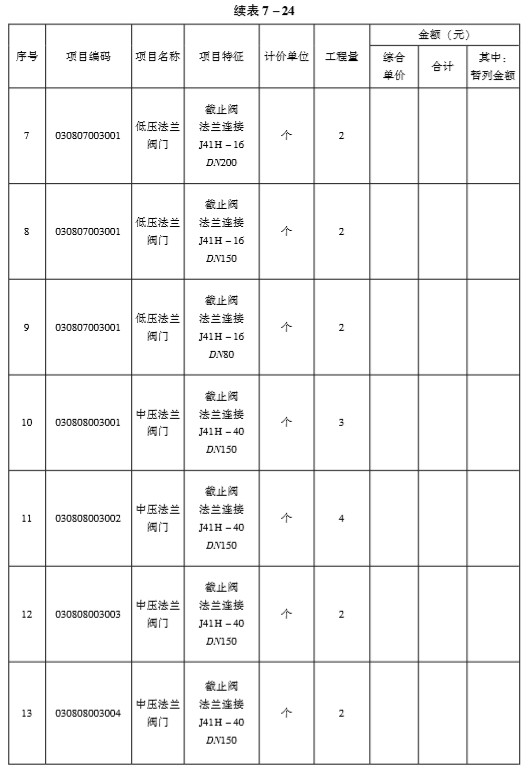

２.根据背景２、３及图７－８中所示要求，按«通用安装工程工程量计算规范»ＧＢ５０８５６—２０１３的规定，分别依次编列管道、阀门安装项目(其中ＤＮ５０管道、阀门除外)的分部分项工程量清单，并填入表７－２４“分部分项工程量和单价措施项目清单与计价表”中。

３.按照背景资料４中的相关数据和图７－８中所示要求，根据«通用安装工程工程量计算规范»ＧＢ５０８５６—２０１３和«建设工程工程量清单计价规范»ＧＢ５０５００—２０１３的规定，编制中压管道ＤＮ１５０安装项目分部分项工程量清单的综合单价，并填入表７－２５“综合单价分析表”中。中压管道ＤＮ１５０理论重量按３２ｋｇ/ｍ计，钢管由发包人采购(价格为暂估价)。

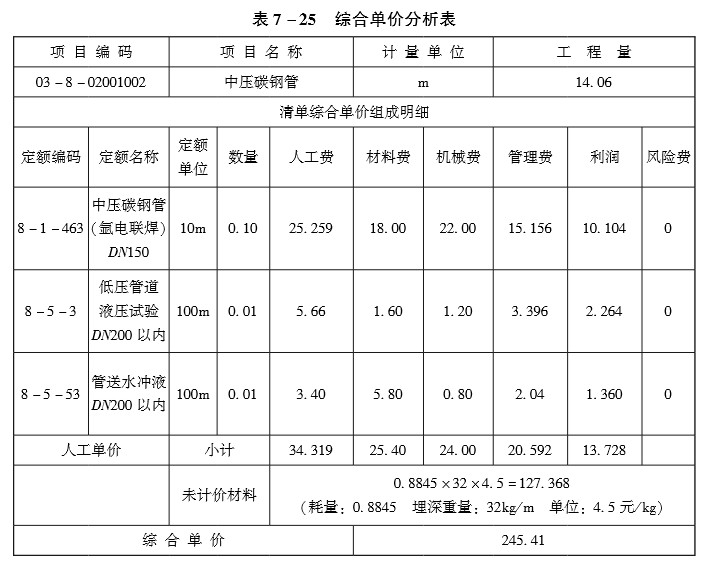

４.按照背景资料５中的相关数据列式计算中压管道ＤＮ１５０管道安装清单项目综合单价对应的含增值税综合单价，以及承包商应承担的增值税应纳税额(单价)。

(计算结果保留两位小数)

参考答案：↓

解析：

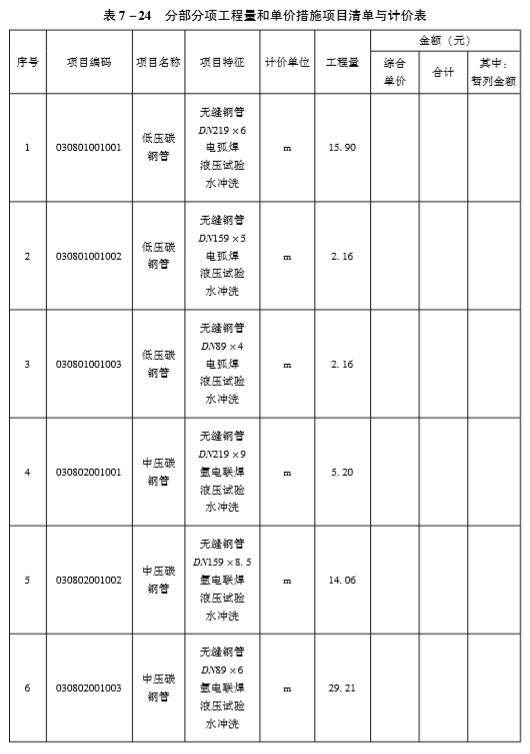

１.(１)低压碳钢管:

Ｄ２１９×６:(４.７－１.５＋０.３＋０.３＋１.５)×２＋０.８５＋１.２＋１.２＋１.２＋０.８５＝１５.９０(ｍ)

Ｄ１５９×５:(１.２－０.１２)×２＝２.１６(ｍ)

Ｄ８９×４:(１.２－０.１２)×２＝２.１６(ｍ)

(２)中压碳钢管:

Ｄ２１９×９:０.３＋０.７５＋０.７５＋１.５＋０.７５＋０.７５＋０.４＝５.２０(ｍ)

Ｄ１５９×８.５:(１.２－０.１２)×２＋(１.２＋０.８５＋２.４)×２＋(１.５＋０.７５×２)＝１４.０６(ｍ)

Ｄ８９×６:０.３＋(０.７５－０.３５)＋０.２５×５＋０.６＋１＋１.２＋(４.７－１.５)＋０.３＋０.３＋１.５＋(１.２－０.１２＋２.９＋０.３＋１.５＋４.７－１.５)×２＋１.２＝２９.２１(ｍ)

(３)低压阀门:压力<１.６ＭＰａ:

Ｊ４１Ｈ－１６:ＤＮ２００—２个

ＤＮ１５０—２个

ＤＮ８０—２个

(４)中压阀门:压力１.６~６.４ＭＰａ:

Ｊ４１Ｈ－４０:ＤＮ１５０—３个

ＤＮ８０—４个

Ｊ４１Ｈ－４０:ＤＮ１５０—２个

ＤＮ８０—２个

2.

3.

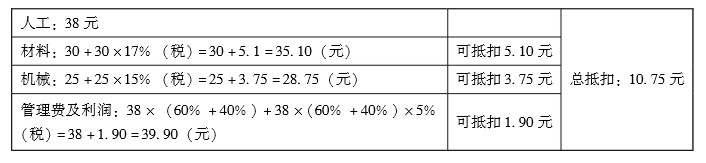

４.根据已知条件计算进项抵扣额:

含税单价:３８＋３０＋２５＋３８＋１０.７５＝１４１.７５(元)

建安增值税:(３８＋３０＋２５＋３８)×１１％＝１４.４１(元)

实际抵扣含税价:１４.４１－１０.７５＝３.６６(元)

第150题 工程背景资料如下:

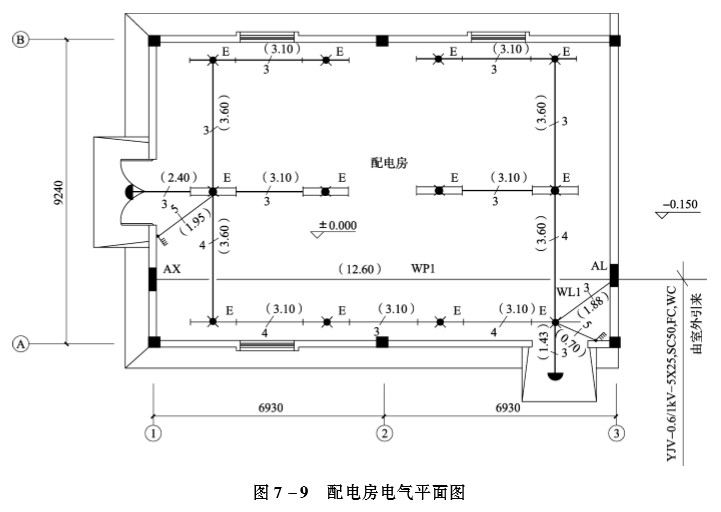

１.图７－９为某配电房电气平面图，图７－１０为配电箱系统图、设备材料表。该建筑物为单层平屋面砖、混凝土结构，建筑物室内净高为４.００ｍ。

图中括号内数字表示线路水平长度，配管进入地面或顶板内深度均按０.０５ｍ，穿管规格:ＢＶ２.５导线穿３~５根均采用刚性阻燃管ＰＣ２０，其余按系统图。

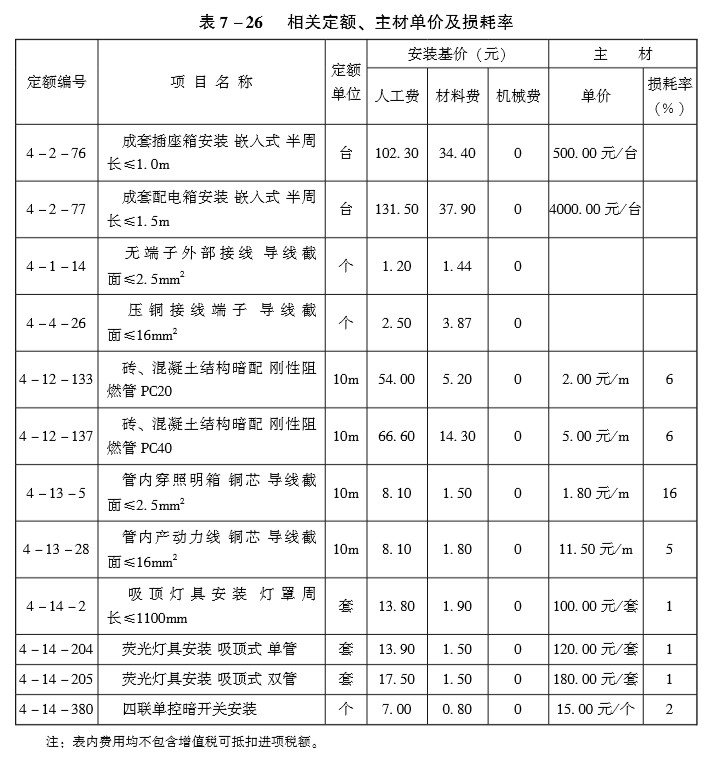

２.该工程的相关定额、主材单价及损耗率见表７－２６。

３.该工程的人工费单价(综合普工、一般技工和高级技工)为１００元/工日，管理费和利润分别按人工费的４０％和２０％计算。

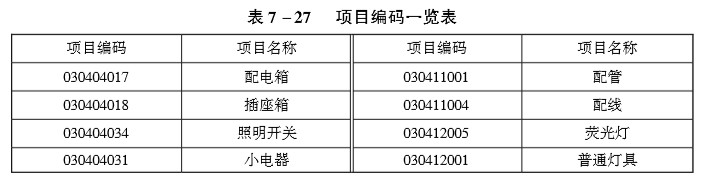

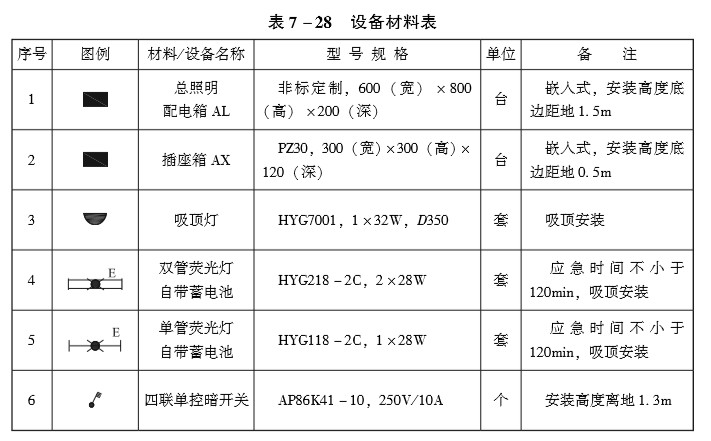

４.相关分部分项工程量清单项目编码及项目名称见表７－２７，设备材料表见表７－２８。

问题:１.按照背景资料１~４和图７－９及图７－１０所示内容，根据«建设工程工程量清单计价规范»ＧＢ５０５００—２０１３和«通用安装工程工程量计算规范»ＧＢ５０８５６—２０１３的规定，计算各分部分项工程量，并将配管(ＰＣ２０、ＰＣ４０)和配线(ＢＶ２.５、ＢＶ１６)的工程量计算式与结果填写在指定位置ꎻ计算各分部分项工程的综合单价与合价，编制完成表７－２９“分部分项工程量和单价措施项目清单与计价表”(答题时不考虑总照明配电箱的进线管道和电缆，不考虑开关盒和灯头盒)。

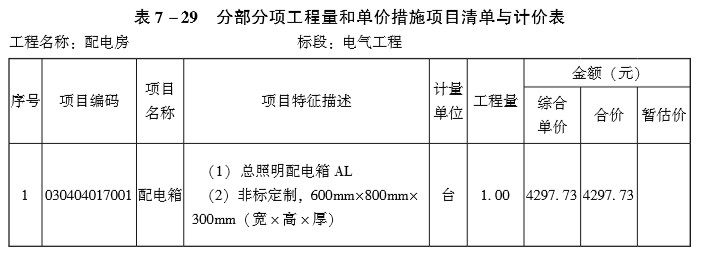

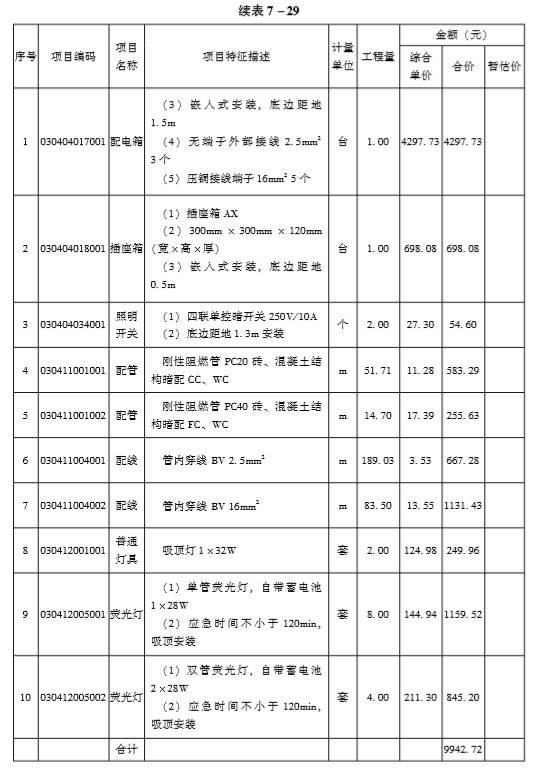

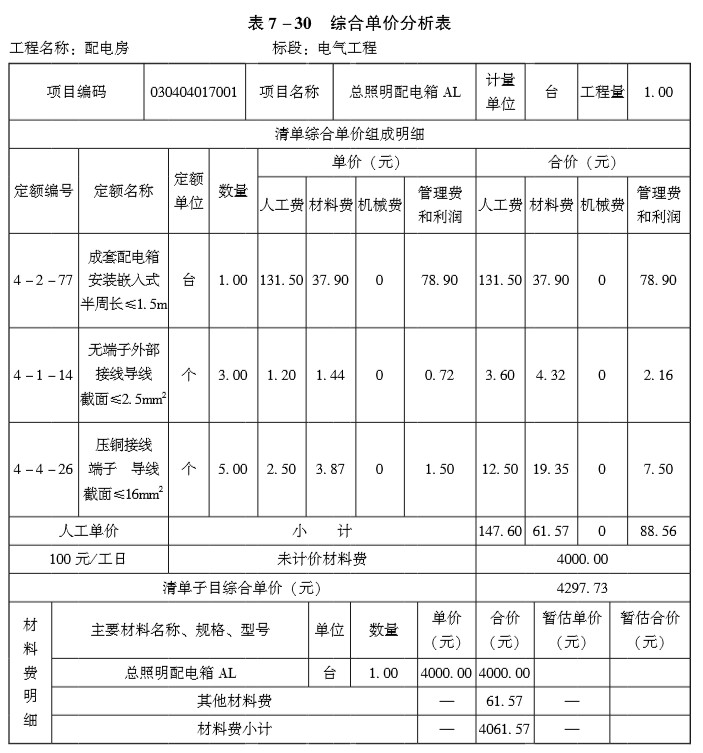

２.设定该工程“总照明配电箱ＡＬ”的清单工程量为１台，其余条件均不变，根据背景材料２中的相关数据，编制完成表７－３０“综合单价分析表”。

(计算结果保留两位小数)

参考答案：↓

解析：

1.

2.

第151题 工程有关背景资料:

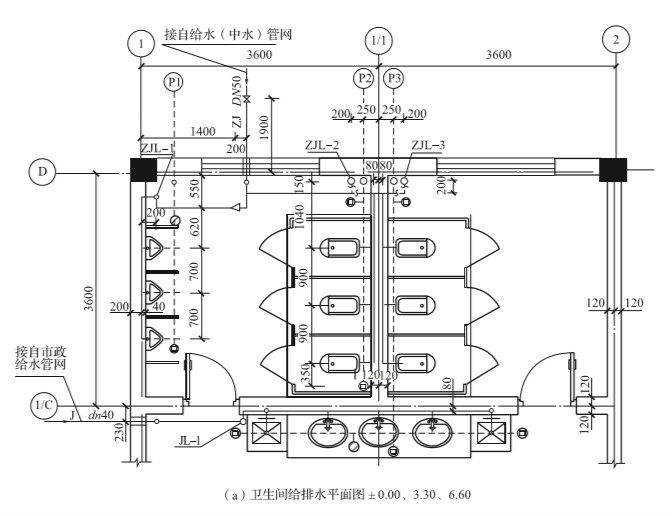

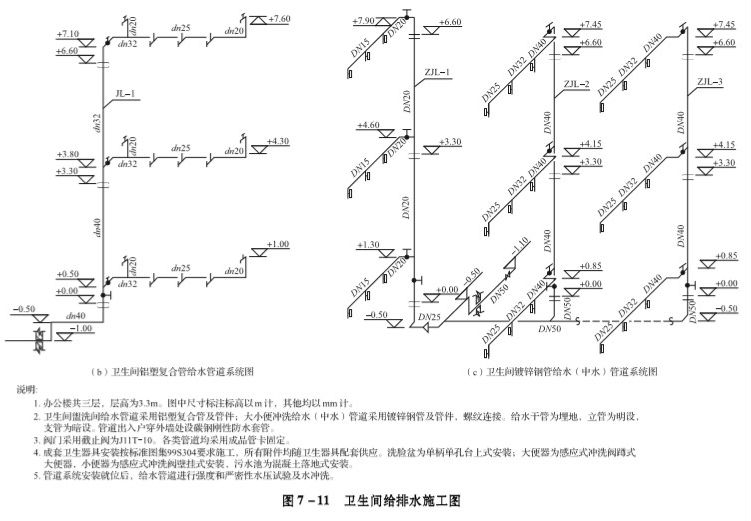

１.某工厂办公楼卫生间给排水施工图如图７－１１所示。

２.假设给水管道的部分清单工程量如下:铝塑复合管ｄｎ４０　２５ｍ，ｄｎ３２　８.８ｍ，镀锌钢管ＤＮ３２　２０ｍ，ＤＮ２５　１３ｍ，其他技术要求和条件与图７－１１所示一致。

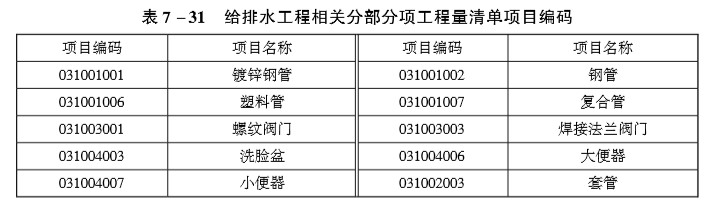

３.给排水工程相关分部分项工程量清单项目的统一编码见表７－３１。

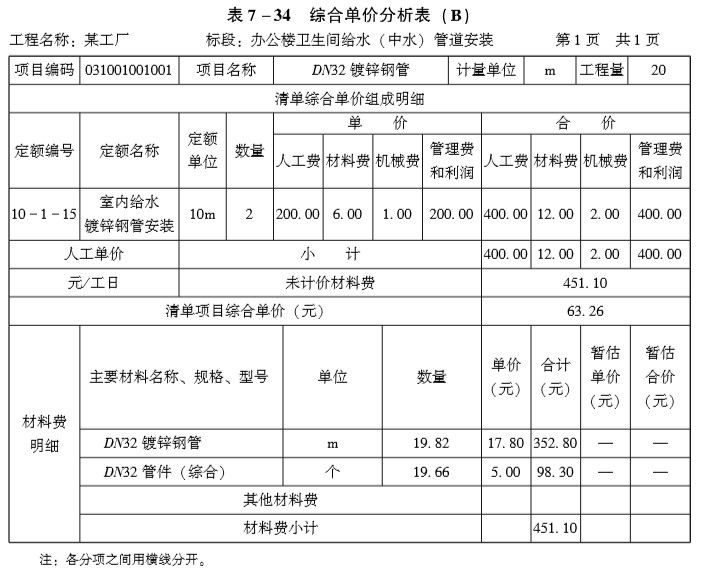

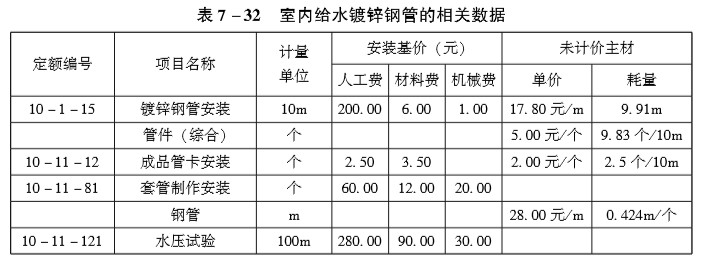

４.室内给水镀锌钢管ＤＮ３２安装定额(ＴＹ０２－３１－２０１５)的相关数据资料见表７－３２。

问题:１.按照图７－１１所示内容，分别列式计算卫生间给水(中水)系统中的管道和阀门安装项目分部分项清单工程量，管道工程量计算至支管与卫生器具相连的分支三通或末端弯头处止。

２.根据背景资料２、３设定的数据和图７－１１中所示要求，按«通用安装工程工程量计算规范»ＧＢ５０８５６—２０１３的规定，分别编列出卫生间给水镀锌钢管ＤＮ３２、ＤＮ２５，铝塑复合管ｄｎ４０、ｄｎ３２和铝塑复合管给水系统中所有阀门，以及成套卫生器具(不含污水池)安装项目的分部分项工程量清单，并填入表７－３３“分部分项工程和单价措施项目清单与计价表”中。

３.按照背景资料２、３、４中的相关数据和图７－１１中所示要求，按«通用安装工程工程量计算规范»ＧＢ５０８５６—２０１３和«建设工程工程量清单计价规范»ＧＢ５０５００—２０１３的规定，编制图７－１１中室内给水管道ＤＮ３２镀锌钢管安装项目分部分项工程量清单的综合单价，并填入表７－３４“综合单价分析表”中。

４.有一１５０ｔ金属设备框架制作安装工程的发承包施工合同中约定:所用钢材由承包方采购供应，钢材单价变化超过５％时，其超过的部分按实调整。该工程招标时，发包方招标控制价按当地造价管理部门发布的市场基准价(信息指导价)为４５２０元/ｔ编制，承包方中标价为４５００元/ｔ。要求:(１)计算填列表７－３５“施工期间钢材价格动态情况”中各施工时段第四、五、六栏的内容；(２)列出第３时段钢材材料费当期结算值的计算式。

(计算结果保留两位小数)

参考答案：↓

解析：

１.计算卫生间给水(中水)系统中的管道和阀门安装项目的分部分项清单工程量:

(１)ＤＮ５０镀锌钢管:

平[(１.９＋０.５５＋０.２)＋(３.６－１.６＋０.２５＋０.２)＋０.２×２]＋立[(１.１－０.５)＋(０.８５＋０.５)×２]＝２.６５＋２.４５＋０.４＋０.６＋２.７＝８.８(ｍ)

(２)ＤＮ４０镀锌钢管:

立[(７.４５－０.８５)×２]＋平[(０.２＋０.２５－０.０８＋１.０４)×６]＝６.６×２＋１.４１×６＝１３.２＋８.４６＝２１.６６(ｍ)

(３)ＤＮ３２镀锌钢管:

平(０.９×６)＝５.４(ｍ)

(４)ＤＮ２５镀锌钢管:大便器给水系统:平(０.９×６)＝５.４(ｍ)

小便器给水系统:主管平(１.４－０.２＋０.２)＋立(１.３＋０.５)＝１.４＋１.８＝３.２(ｍ)

小计:５.４＋３.２＝８.６(ｍ)

(５)ＤＮ２０镀锌钢管:

支平{[０.２＋(０.５５－０.１５－０.２)＋０.６２]×３}＋立(７.９－１.３)＝(０.２＋０.２＋０.６２)×３＋６.６＝１.０２×３＋６.６＝３.０６＋６.６＝９.６６(ｍ)

(６)ＤＮ１５镀锌钢管:

平[(０.７＋０.７)×３]＝１.４×３＝４.２(ｍ)

(７)ＤＮ５０截止阀　Ｊ１１Ｔ１０:１＋１＋１＝３(个)

(８)ＤＮ４０截止阀　Ｊ１１Ｔ１０:３×２＝６(个)

(９)ＤＮ２５截止阀　Ｊ１１Ｔ１０:１(个)

(１０)ＤＮ２０截止阀　Ｊ１１Ｔ１０:１×３＝３(个)

２.

3.

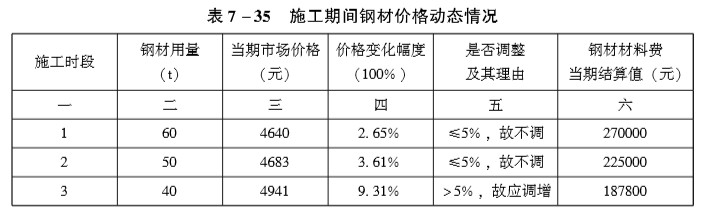

4.(１)填列表中第四、五、六栏内容:

(２)第３时段钢材材料费当期结算值计算:４０×[４５００＋(４９４１－４５２０×１.０５)]

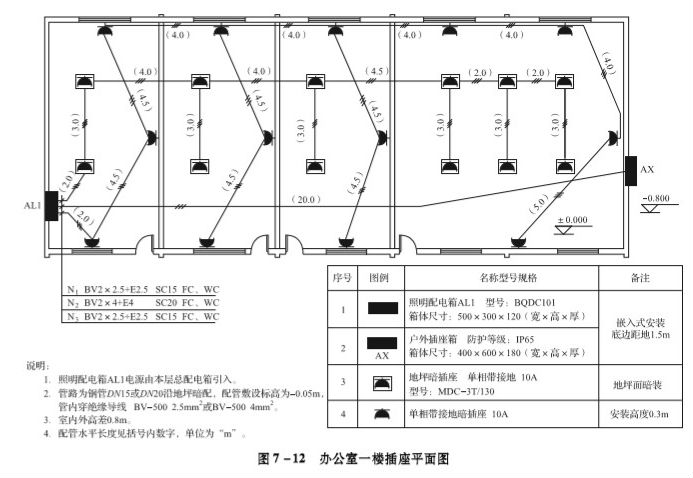

第152题 工程背景资料如下:１.图７－１２所示为某办公楼一层插座平面图，该建筑物为砖、混凝土结构。２.该工程的相关定额、主材单价及损耗率见表７－３６。

３.该工程的人工费单价(综合普工、一般技工和高级技工)为１００元/工日，管理费和利润分别按人工费的３０％和１０％计算。

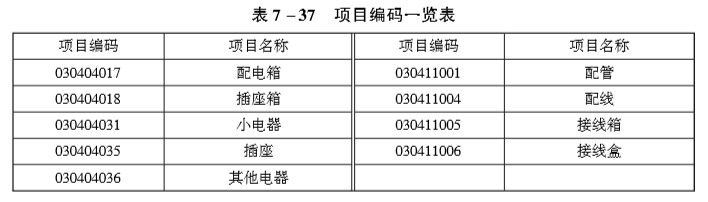

４.相关分部分项工程量清单项目编码及项目名称见表７－３７。

问题:１.按照背景资料１~４和图７－１２所示内容，根据«建设工程工程量清单计价规范»ＧＢ５０５００—２０１３和«通用安装工程工程量计算规范»ＧＢ５０８５６—２０１３的规定，计算各分部分项工程量，并将配管(ＤＮ１５、ＤＮ２０)和配线(ＢＶ２.５ｍｍ２、ＢＶ４ｍｍ２)的工程量计算式与结果填写在答题卡指定位置；计算各分部分项工程的综合单价与合价，编制完成表７－３８“分部分项工程和单价措施项目清单与计价表”。

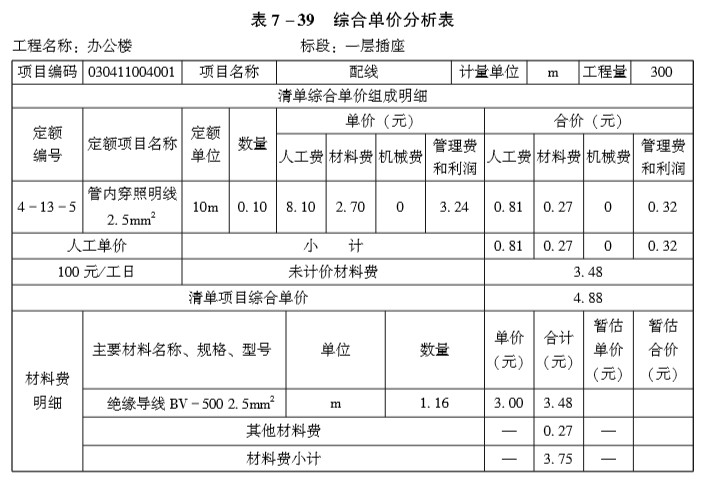

２.设定该工程“管内穿线ＢＶ２.５ｍｍ２”的清单工程量为３００ｍ，其余条件均不变，根据背景资料２中的相关数据，编制完成表７－３９“综合单价分析表”。

(计算结果保留两位小数)

参考答案：↓

解析：

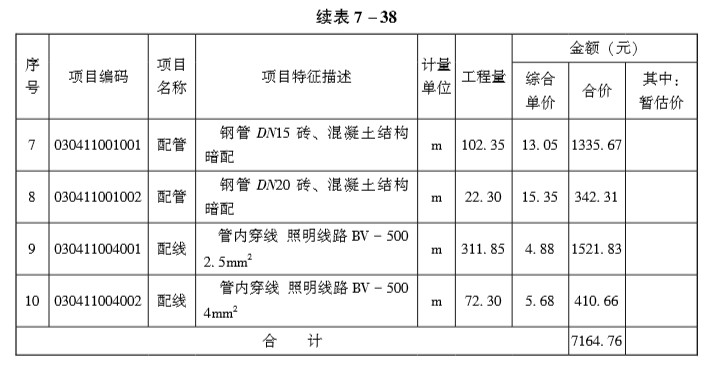

１.(１)钢管ＤＮ１５暗配工程量计算:

Ｎ１:１.５＋０.０５＋２.０＋(３.０×６)＋４.０＋４.０＋４.５＋２.０＋２.０＝３８.０５(ｍ)

Ｎ３:１.５＋０.０５＋２.０＋(４.５×６)＋(４.０×５)＋５.０＋(０.０５＋０.３)×２５＝６４.３０(ｍ)

合计:３８.０５＋６４.３０＝１０２.３５(ｍ)

(如Ｎ１、Ｎ３合并计算，但计算结果正确者得满分。)

(２)钢管ＤＮ２０暗配工程量计算:

Ｎ２:１.５＋０.０５＋２０.０＋(１.５－０.８＋０.０５)＝２２.３０(ｍ)

(３)管内穿线ＢＶ２.５ｍｍ２工程量计算:

１０２.３５×３＋(０.５＋０.３)×６＝３０７.０５＋４.８＝３１１.８５(ｍ)

(４)管内穿线ＢＶ４ｍｍ２工程量计算:

(２２.３０＋０.５＋０.３＋０.４＋０.６)×３＝７２.３０(ｍ)

2.

第153题 Ⅱ.管道和设备工程

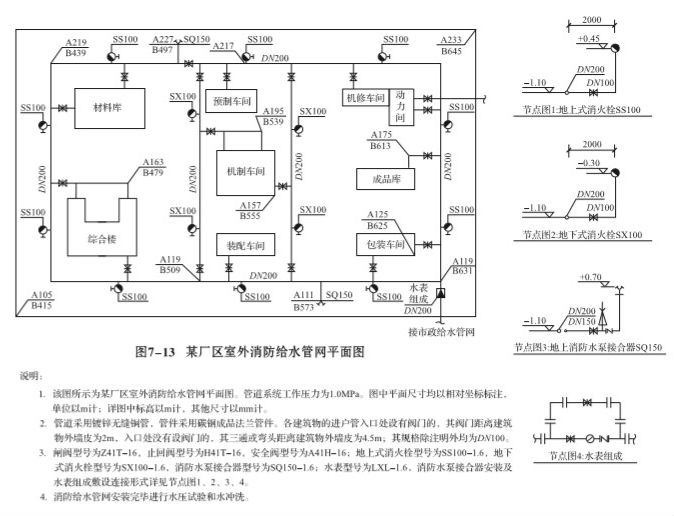

管道工程有关背景资料如下:１.某厂区室外消防给水管网平面图如图７－１３所示。

２.假设消防管网工程量如下:管网ＤＮ２００为８００ｍ、ＤＮ１５０为２０ｍ、ＤＮ１００为１８ｍ，室外消火栓地上８套、地下５套，消防水泵接合器３套，水表１组，闸阀Ｚ４１Ｔ－１６ＤＮ２００为１２个、止回阀Ｈ４１Ｔ－１６ＤＮ２００为２个、闸阀Ｚ４１Ｔ－１６ＤＮ１００为２５个。

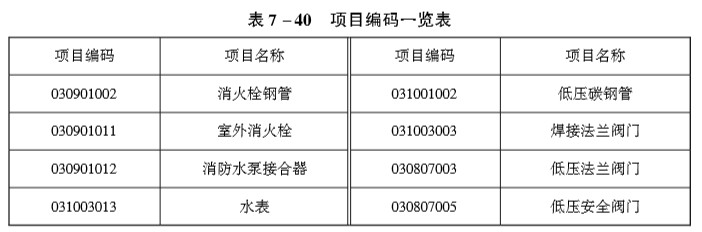

３.消防管道工程相关分部分项工程量清单项目统一编码见表７－４０。

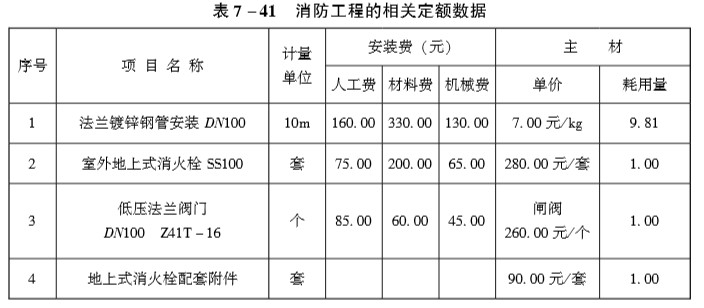

４.消防工程的相关定额见表７－４１。

问题:１.按照图７－１３所示内容，在答题卡上列式计算室外管道、阀门、消火栓、消防水泵接合器、水表组成安装项目的分部分项清单工程量。

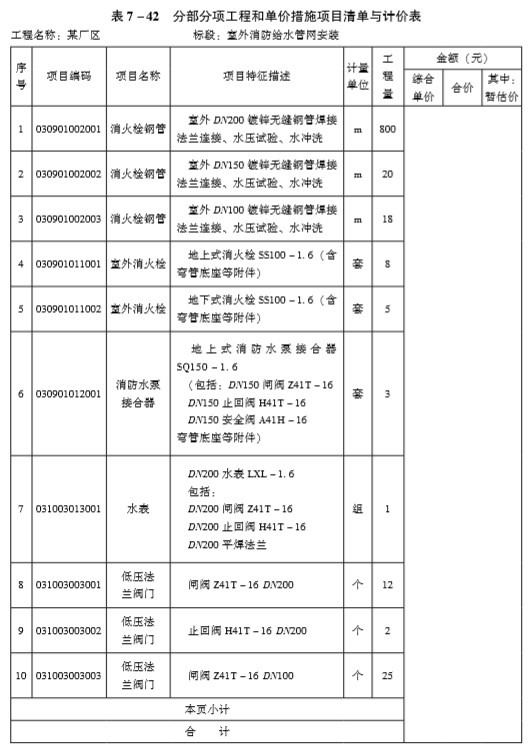

２.根据背景资料２、３，以及图７－１３规定的管道安装技术要求，编列出管道、阀门、消火栓、消防水泵接合器、水表组成安装项目的分部分项工程量清单，填入表７－４２“分部分项工程和单价措施项目清单与计价表”中。

３.根据«通用安装工程工程量计算规范»ＧＢ５０８５６—２０１３、«建设工程工程量清单计价规范»ＧＢ５０５００—２０１３规定，按照背景资料４中的相关定额数据，编制室外地上式消火栓ＳＳ１００安装项目的“综合单价分析表”，填入表７－４３中。

４.厂区综合楼消防工程单位工程招标控制价中的分部分项工程费为４８５０００元，中标人投标报价中的分部分项工程费为４４６２００元。在施工过程中，发包人向承包人提出增加安装２台消防水炮的工程变更，消防水炮由发包方采购。合同约定:招标工程量清单中没有适用的类似项目，按照«建设工程工程量清单计价规范»ＧＢ５０５００—２０１３规定和消防工程的报价浮动率确定清单综合单价。经查当地工程造价管理机构发布的消防水炮安装定额价目表为２９０元，其中人工费１２０元；消防水炮安装定额未计价主要材料费为４２０元/台。列式计算消防水炮安装项目的清单综合单价。

(计算结果保留两位小数)

参考答案：↓

解析：

１.(１)ＤＮ２００管道:

１)环网:纵４×(２１９－１１９)＋横２×(６３１－４３９)＝４×１００＋２×１９２＝７８４(ｍ)

２)动力站进出管、接市政管网:(６４５－６２５－２)＋(６３１－６２５－２)＋(１１９－１０５)＝３６(ｍ)

小计:７８４＋３６＝８２０(ｍ)

(２)ＤＮ１５０管道:地上式消防水泵接合器支管:(２２７－２１９)＋(１.１＋０.７)＋(１１９－１１１)＋(１.１＋０.７)＝１９.６(ｍ)

(３)ＤＮ１００管道:

１)接个建筑物支管:材料库(４×２)＋综合楼(４７９－４３９)＋(４.５×２)＋４＋预制４＋机制(５３９－５０９)＋(４.５×２)＋４＋装配４＋机修４＋成品库(６３１－６１３)＋４.５＋包装(４×２)＝１４６.５(ｍ)

２)地上式消火栓支管(２＋０.４５＋１.１)×１０＝３５.５(ｍ)

３)地下式消火栓支管(２＋１.１－０.３)×４＝１１.２(ｍ)

小计:１４６.５＋３５.５＋１１.２＝１９３.２(ｍ)

(４)地上式消火栓ＳＳ１００－１.６:３×２＋２×２＝１０(套)

(５)地下式消火栓ＳＸ１００－１.６:２＋２＝４(套)

(６)消防水泵接合器:２套

(包括:消防水泵接合器ＳＱ１５０－１.６　２套，ＤＮ１５０闸阀２个，止回阀２个，安全阀２个及其配套附件)

(７)水表组成:ＤＮ２００　１组(包括:水表ＬＸＬ－１.６　１个，ＤＮ１５０闸阀２个，止回阀１个，法兰及配套附件)

(８)ＤＮ２００阀门:

主管线闸阀:Ｚ４１Ｔ－１６　１０个，止回阀Ｈ４１Ｔ－１６　１个

(９)ＤＮ１００阀门:

消火栓支管闸阀Ｚ４１Ｔ－１６:４＋１０＝１４(个)，各建筑物入口支管闸阀Ｚ４１Ｔ－１６:１２个

小计:１４＋１２＝２６(个)

2.

3.

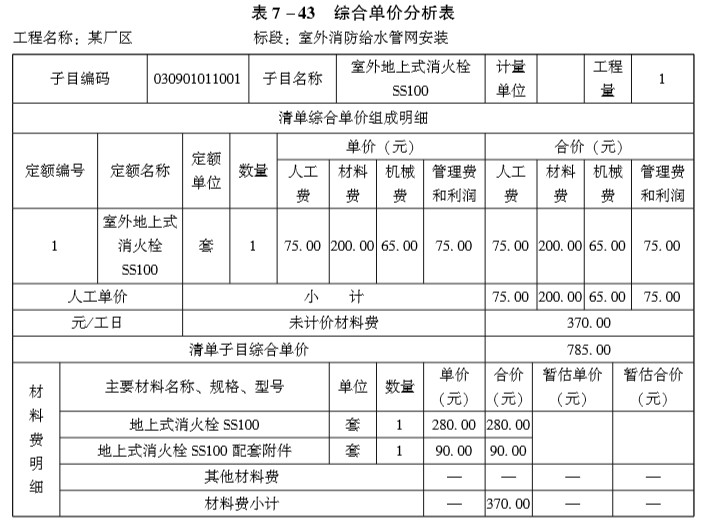

４.综合单价＝[２９０＋４２０＋１２０×(６０％＋４０％)]×４４６２００/４８５０００＝７６３.６(元)

第154题 工程背景资料如下:

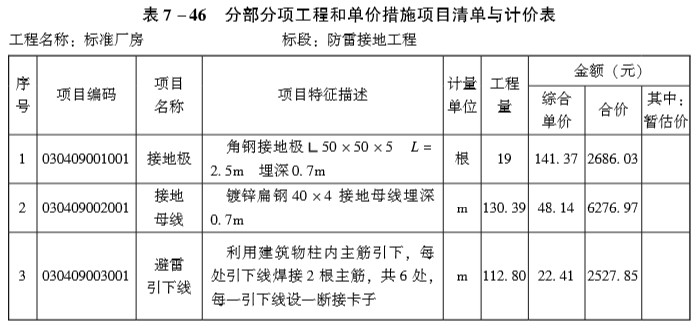

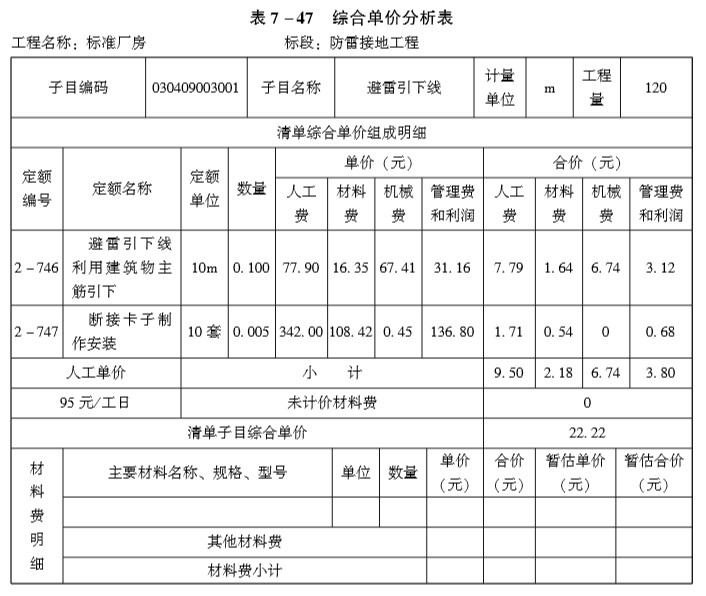

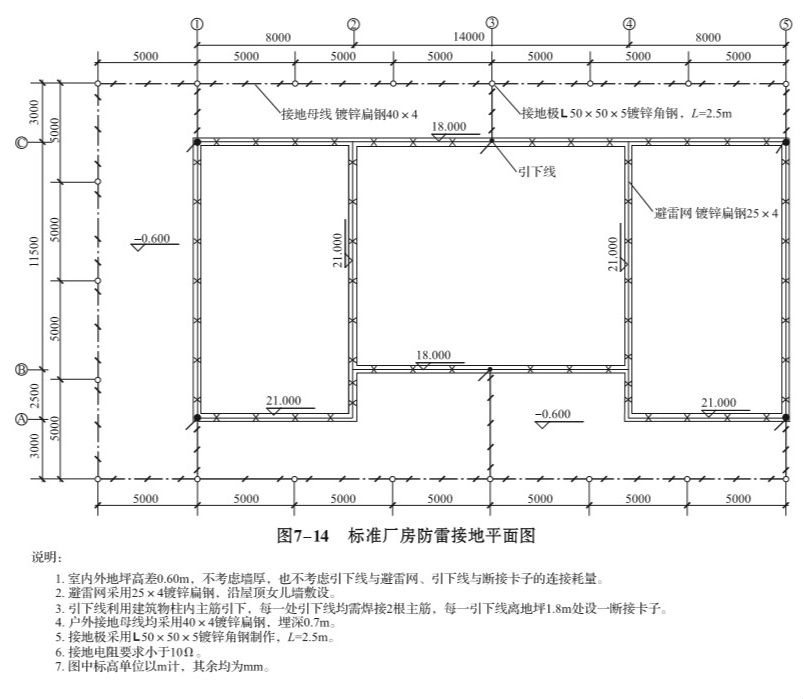

１.图７－１４所示为某标准厂房防雷接地平面图。

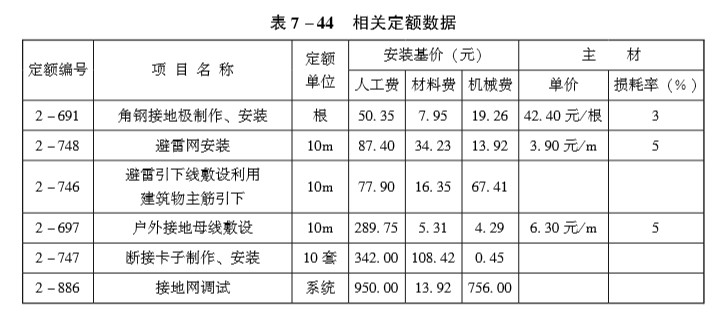

２.防雷接地工程的相关定额见表７－４４。

３.该工程的管理费和利润分别按人工费的３０％和１０％计算，人工单价为９５元/工日。

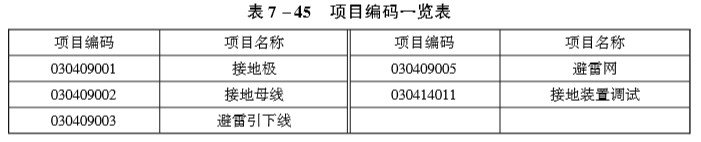

４.相关分部分项工程量清单项目统一编码见表７－４５。

问题:１.按照背景资料１~４和图７－１４所示内容，根据«建设工程工程量清单计价规范»ＧＢ５０５００—２０１３和«通用安装工程工程量计算规范»ＧＢ５０８５６—２０１３的规定，分别列式计算避雷网、避雷引下线(利用建筑物主筋作引下线不计附加长度)和接地母线的工程量，并在表７－４６“分部分项工程和单价措施项目清单与计价表”中计算和编制各分部分项工程的综合单价与合价。

２.设定该工程“避雷引下线”项目的清单工程量为１２０ｍ，其余条件均不变，根据背景材料２中的相关定额，在表７－４７“综合单价分析表”中，计算该项目的综合单价。

(数量栏保留三位小数，其余均保留两位小数)

参考答案：↓

解析：

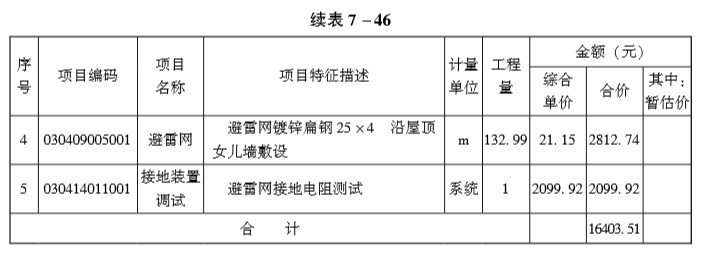

１.(１)避雷网(２５×４镀锌扁钢):[(８＋１４＋８)×２＋(１１.５＋２.５)×４＋(２１－１８)×４]×(１＋３.９％)＝１３２.９９(ｍ)

(２)避雷引下线(利用主钢筋):(２１－１.８＋０.６)×４＋(１８－１.８＋０.６)×２＝１１２.８０(ｍ)

(３)接地母线(埋地４０×４镀锌扁钢):[５×１８＋(３＋０.７＋１.８)×５＋(３＋２.５＋０.７＋１.８)]×(１＋３.９％)＝１３０.３９(ｍ)

2.

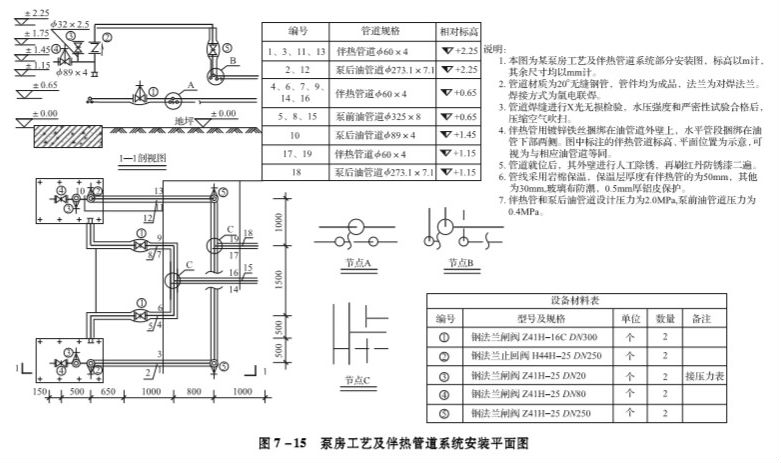

第155题 工程背景资料如下:１.图７－１５为某泵房工艺及伴热管道系统部分安装图。

２.假设管道安装工程的分部分项清单工程量如下:ϕ３２５×８低压管道７ｍ；ϕ２７３.１×７.１中压管道１５ｍ；ϕ１０８×４.５管道５ｍ，其中低压２ｍ中压３ｍ；ϕ８９×４.５管道１.５ｍ，ϕ６０×４管道４０ｍ，均为中压。

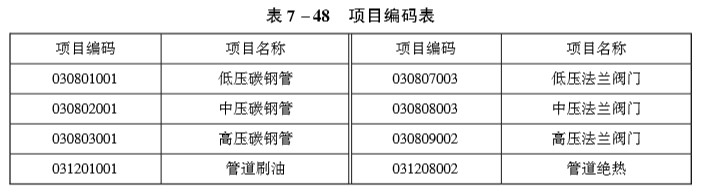

３.相关分部分项工程量清单统一项目编码见表７－４８。

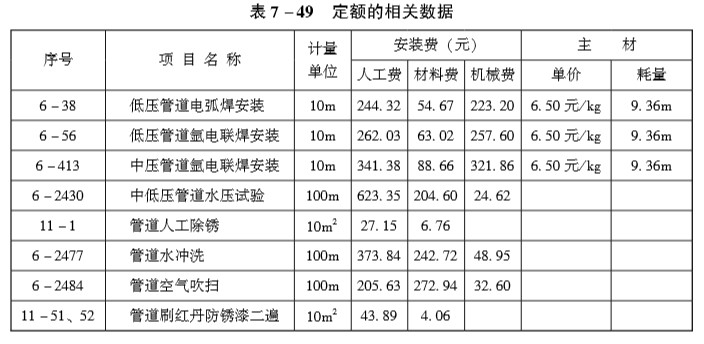

４.ϕ３２５×８碳钢管道安装工程定额的相关数据见表７－４９。

该管道安装工程的管理费和利润分别按人工费的２０％和１０％计。

问题:１.按照图７－１５所示内容，列式计算管道、管件安装项目的分部分项清单工程量。(注:其中伴热管道工程量计算，不考虑跨越三通、阀门处的煨弯增加量。图７－１５中所标注伴热管道的标高、平面位置，按与相应油管道的标注等同计算)

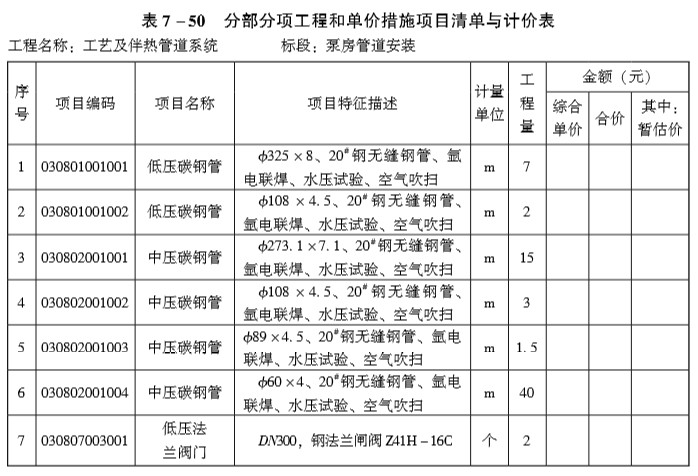

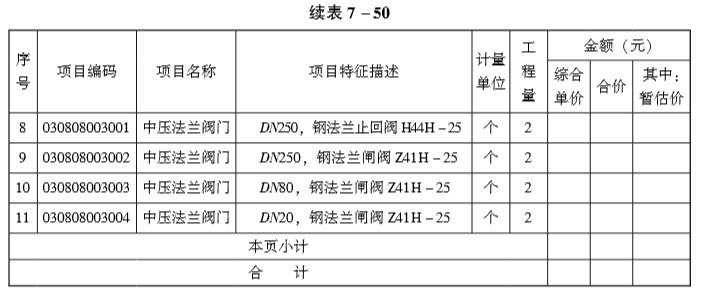

２.按照背景资料２、３中给出的管道工程量和相关分部分项工程量清单统一编码，以及图７－１５的技术要求和所示阀门数量，根据«通用安装工程工程量计算规范»ＧＢ５０８５６—２０１３和«建设工程工程量清单计价规范»ＧＢ５０５００—２０１３规定，编制管道、阀门安装项目的分部分项工程量清单，填入表７－５０中。

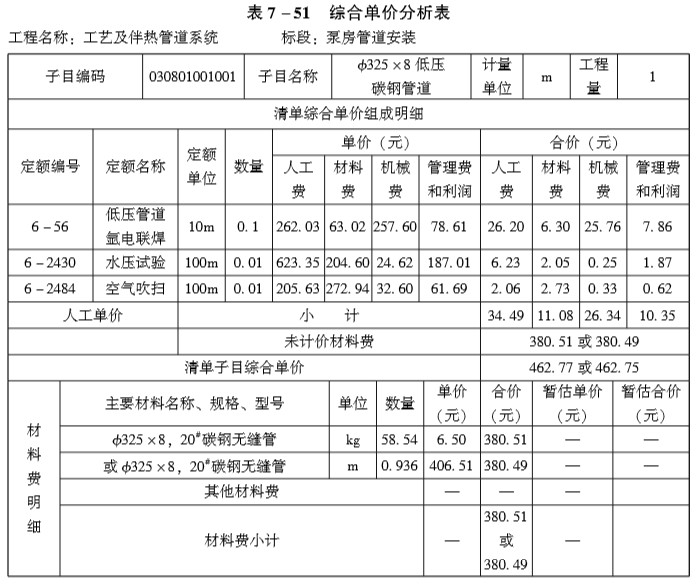

３.按照背景资料４中的相关定额，根据«通用安装工程工程量计算规范»ＧＢ５０８５６—２０１３和«建设工程工程量清单计价规范»ＧＢ５０５００—２０１３规定，编制ϕ３２５×８低压管道(单重６２.５４ｋｇ/ｍ)安装分部分项工程量清单“综合单价分析表”，填入表７－５１中。

(计算结果保留两位小数)

参考答案：↓

解析：

１.管道:

(１)ϕ３２５×８低压管道:１＋０.８＋１.５＋(１＋０.６５＋０.５)×２＝７.６０(ｍ)

(２)ϕ２７３.１×７.１中压管道:１＋１＋１.５＋０.５＋０.５＋[(２.２５－１.１５)＋(０.８＋１＋０.６５)＋(２.２５－１.１５)]×２＝１３.８０(ｍ)

(３)ϕ８９×４中压管道:(０.１５＋０.５)×２＝１.３０(ｍ)

(４)ϕ６０×４中压管道:

泵后油管伴热管:[１＋１＋１.５＋０.５＋０.５＋(２.２５－１.１５)×２＋(０.８＋１＋０.６５)×２]×２＝２３.２０(ｍ)

泵前油管伴热管:[１＋０.８＋１.５＋(１＋０.６５＋０.５)×２]×２＝１５.２０(ｍ)

小计:２３.２０＋１５.２０＝３８.４０(ｍ)

(５)ϕ３２×２.５中压管道:(１.７５－１.４５)×２＝０.６０(ｍ)

管件:(１)ＤＮ３００低压弯头:４个；三通:１个

(２)ＤＮ２５０中压弯头:６个；三通:３个

(３)ＤＮ８０中压三通:２个

(４)ＤＮ５０中压弯头(２×６)＋(２×２＋２×４)＝２４(个)

三通(１＋１)×２＝４(个)

２.

3.

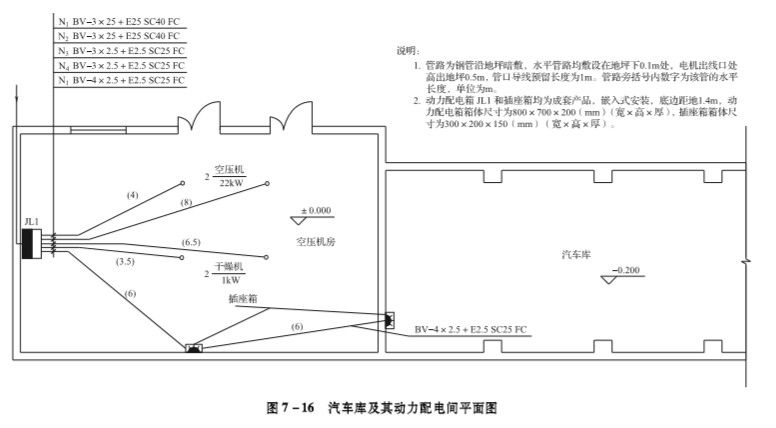

第156题 工程背景资料如下:１.图７－１６所示为某汽车库动力配电平面图。

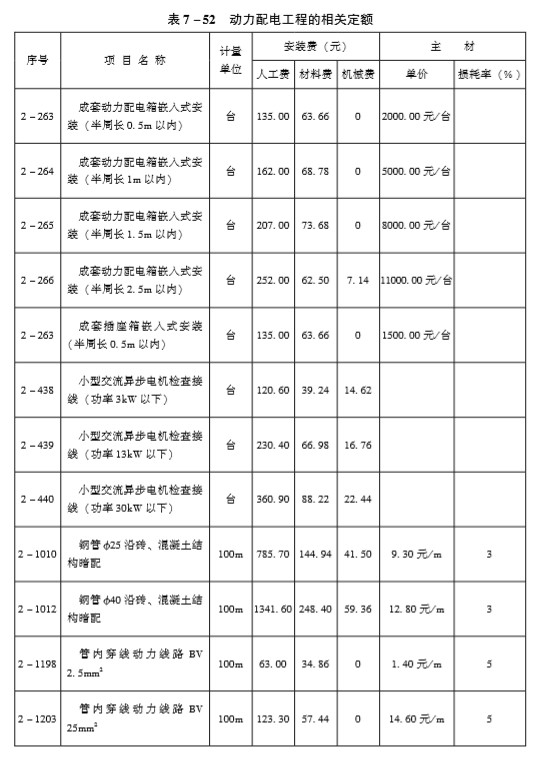

２.动力配电工程的相关定额见表７－５２(本题不考虑焊压铜接线端子工作内容)。

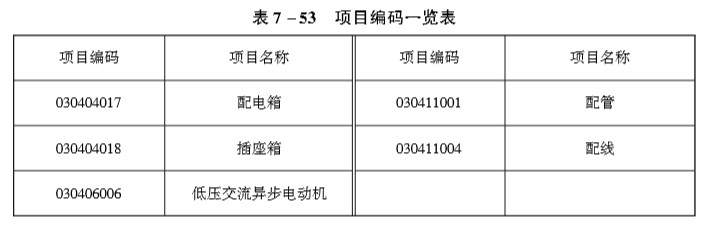

３.该工程的管理费和利润分别按人工费的３０％和１０％计算。４.相关分部分项工程量清单项目统一编码见表７－５３。

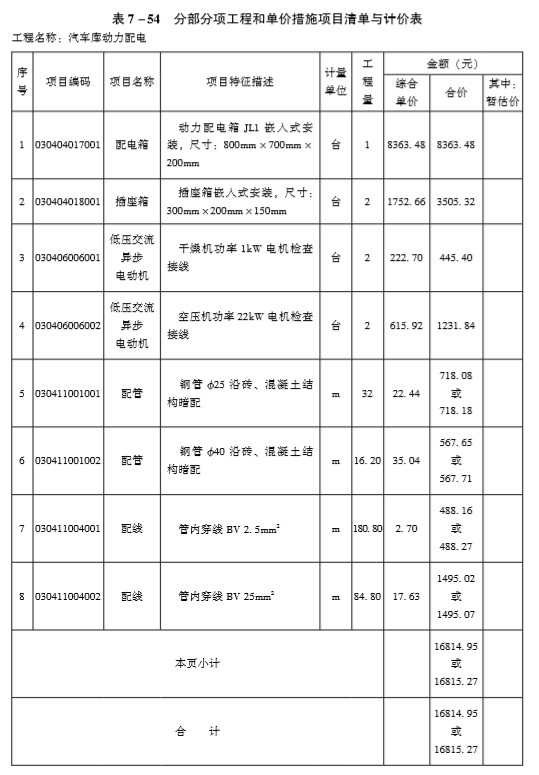

问题:１.按照背景资料１~４和图７－１６所示内容，根据«建设工程工程量清单计价规范»ＧＢ５０５００—２０１３和«通用安装工程工程量计算规范»ＧＢ５０８５６—２０１３的规定，分别列式计算管、线工程量(不计算进线电缆部分)，并在表７－５４“分部分项工程和单价措施项目清单与计价表”中计算和编制该分项工程的各分部分项工程清单的综合单价与合价。

２.本工程在编制招标控制价时的数据设定如下:分部分项工程量清单费用为２００万元，其中人工费为３４万元，发包人提供材料为２０万元，总价项目措施费为８万元，单价项目措施费为６万元，暂列金额为１２万元，材料暂估价为１８万元，发包人发包专业工程暂估价为１３万元，计日工为１.５万元，总承包服务费率(发包人发包专业工程)按３％计，总承包服务费率(发包人提供材料)按１％计，规费、税金为１５万元。

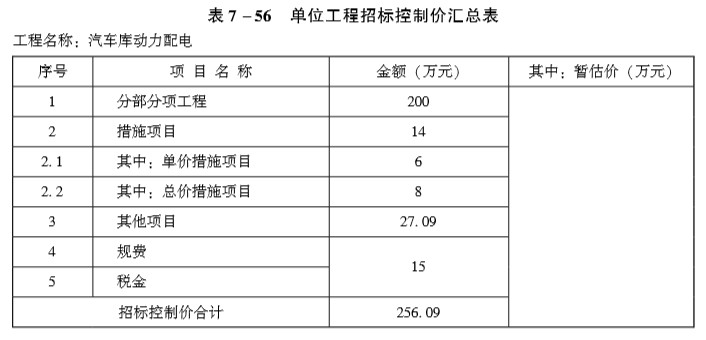

请根据上述给定的数据，在表７－５５“其他项目清单与计价汇总表”中计算并填写其他项目中各项费用的金额；在表７－５６“单位工程招标控制价汇总表”中计算并填写本工程招标控制价中各项费用的金额。

(计算结果保留两位小数)

参考答案：↓

解析：

(１)钢管ϕ２５暗配:(１.４＋０.１＋６.５＋０.１＋０.５)＋(１.４＋０.１＋３.５＋０.１＋０.５)＋(１.４＋０.１＋６＋０.１＋１.４)＋(１.４＋０.１＋６＋０.１＋１.４－０.２)＝３２.００(ｍ)

(２)钢管ϕ４０暗配:(１.４＋０.１＋８＋０.１＋０.５)＋(１.４＋０.１＋４＋０.１＋０.５)＝１６.２０(ｍ)

(３)管内穿线ＢＶ２.５ｍｍ２:(８.６＋５.６)×４＋(９＋８.８)×５＋(４＋４＋５)×(０.８＋０.７)＋(４＋４)×１＋(５＋５＋５)×(０.３＋０.２)＝１８０.８０(ｍ)

(４)管内穿线ＢＶ２５ｍｍ２:１６.２０×４＋(４＋４)×(０.８＋０.７)＋(４＋４)×１＝８４.８０(ｍ)

2.

第157题 工程背景资料如下:

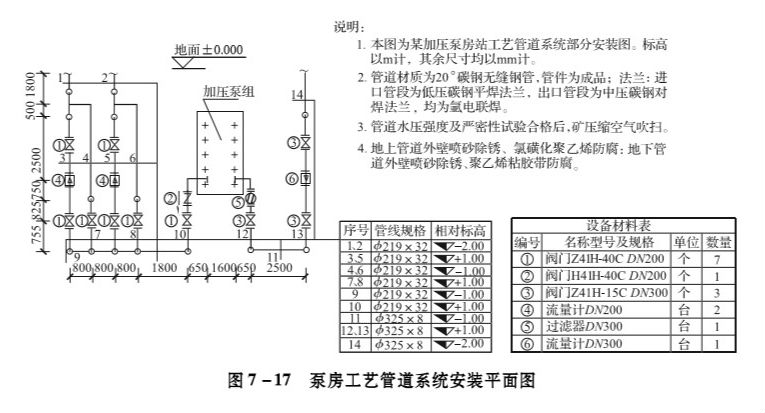

１.图７－１７为某加压泵房工艺管道系统安装的截取图。

２.假设管道的清单工程量如下:低压管道:ϕ３２５×８管道长２１ｍ。中压管道:ϕ２１９×３２管道长３２ｍ，ϕ１６８×２４管道长２３ｍ，ϕ１１４×１６管道长７ｍ。

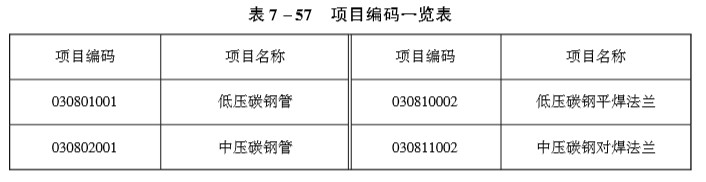

３.相关分部分项工程量清单统一项目编码见表７－５７。

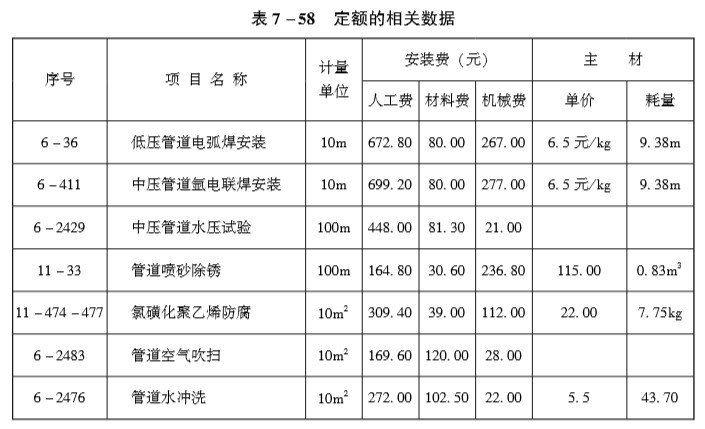

４.ϕ２１９×３２碳钢管管道的相关定额见表７－５８。

该工程的人工单价为８０元/工日，管理费和利润分别是人工费的８３％和３５％。

问题:１.按照图７－１７所示内容，列式计算管道、管件安装项目的清单工程量。

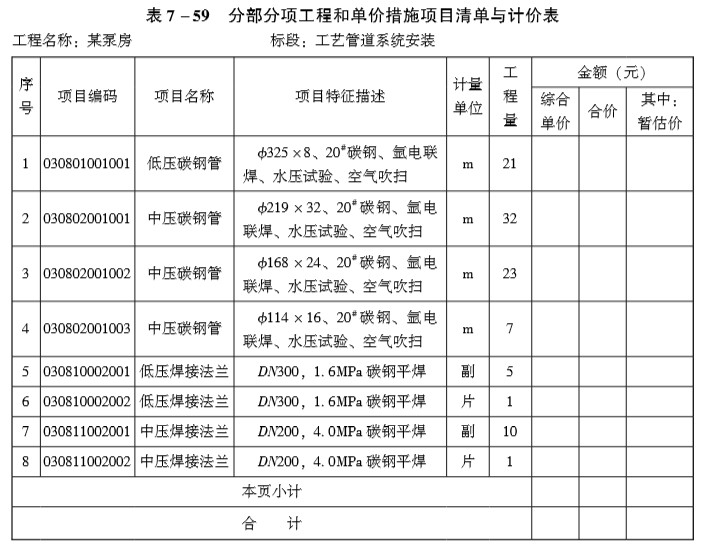

２.按照背景资料２、３中给出的管道工程量和相关分部分项工程量清单统一编码，图７－１７规定的管道安装技术要求及所示法兰数量，根据«通用安装工程工程量计算规范»ＧＢ５０８５６—２０１３、«建设工程工程量清单计价规范»ＧＢ５０５００—２０１３规定，编制管道、法兰安装项目的分部分项工程量清单，填入表７－５９“分部分项工程和单价措施项目清单与计价表”中。

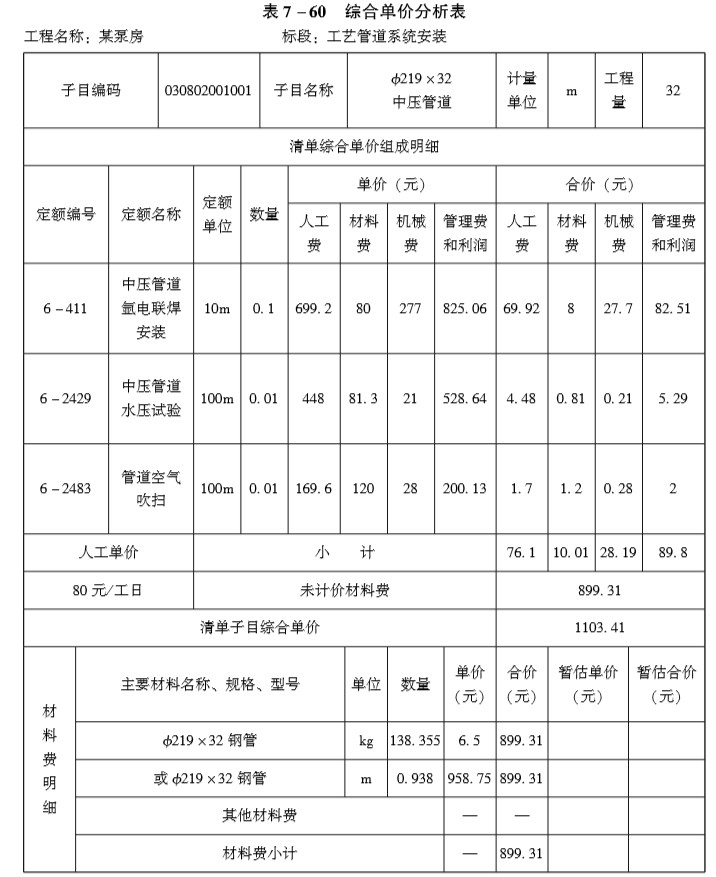

３.按照背景资料４中的相关定额根据«通用安装工程工程量计算规范»ＧＢ５０８５６—２０１３、«建设工程工程量清单计价规范»ＧＢ５０５００—２０１３规定，编制ϕ２１９×３２管道(单重１４７.５ｋｇ/ｍ)安装分部分项工程量清单“综合单价分析表”，填入表７－６０中。

(数量栏保留三位小数，其余保留两位小数)

参考答案：↓

解析：

１.(１)ϕ３２５×８碳钢管道:

地下:１.８＋０.５＋２.０＋１＋２.５＋１＝８.８(ｍ)

地上:１＋２.５＋０.７５＋０.８２５＋０.７５５＋１＋１＋０.７５５＋０.８２５＋０.７５５＋０.６５＝１０.８１(ｍ)

合计:８.８＋１０.８１＝１９.６１(ｍ)

(２)ϕ２１９×３２碳钢管道:

地下:(１.８＋０.５＋１＋１)×２＋(０.８＋０.５＋２.５＋０.７５＋１)×２＋０.８×３＋１.８＋１×５＝２８.９(ｍ)

地上:(１＋２.５＋０.７５＋０.８２５＋０.７５５＋１)×２＋(１＋０.８２５＋０.７５５＋１)×２＋１＋０.７５５＋０.８２５＋０.７５＋０.６５＝２４.８(ｍ)

合计:２８.９＋２４.８＝５３.７０(ｍ)

(３)管件:

ＤＮ３００弯头:２＋２＋２＋１＝７(个)

ＤＮ２００弯头:(２＋２)×２＋(１＋２)×２＋１×４＋１＋２＋１＝２２(个)

三通:１×２＋１×３＝５(个)

２.

3.

第158题 工程背景资料如下:

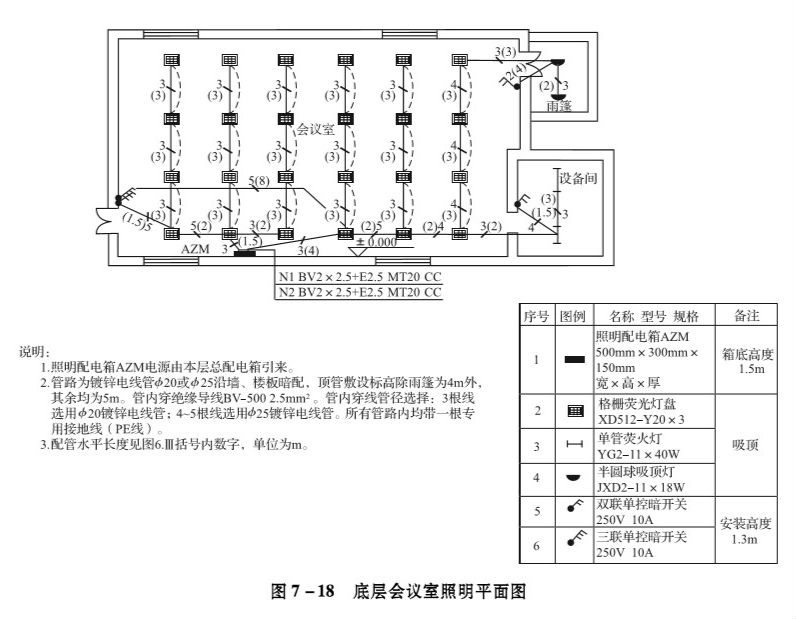

１.图７－１８所示为某综合楼底层会议室的照明平面图。

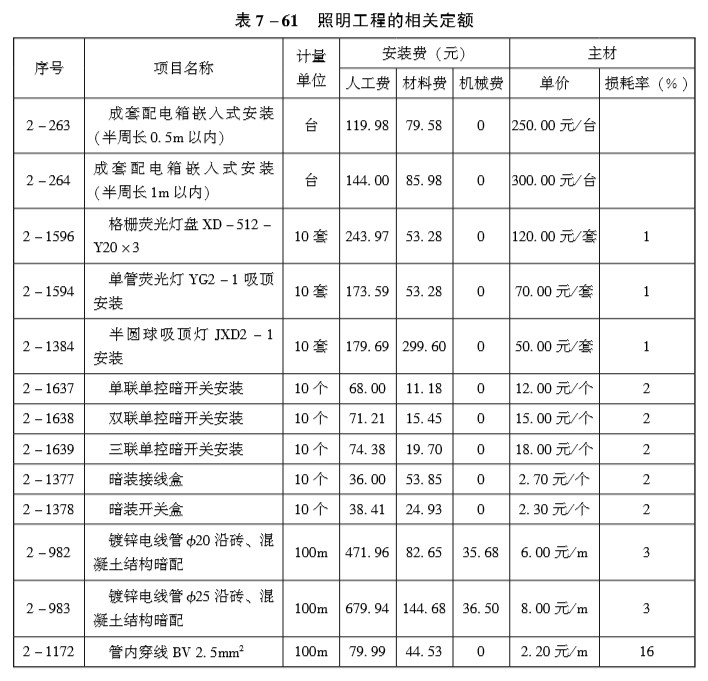

２.照明工程的相关定额见表７－６１。

３.该工程的人工费单价为８０元/工日，管理费和利润分别按人工费的５０％和３０％计算。

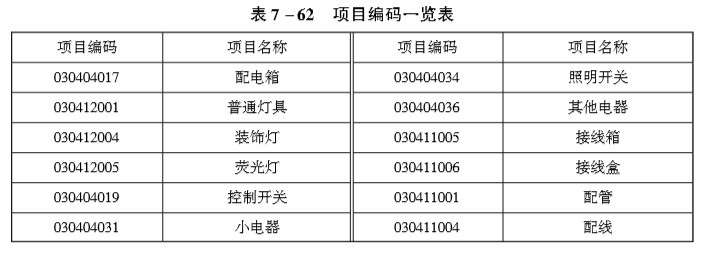

４.相关分部分项工程量清单项目统一编码见表７－６２。

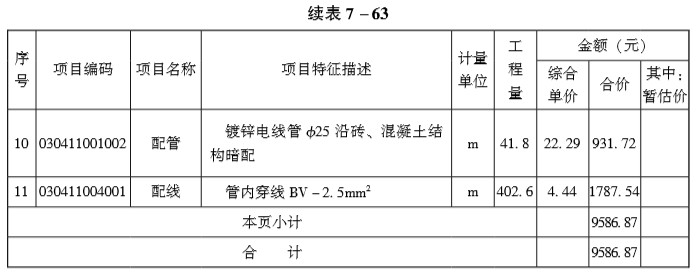

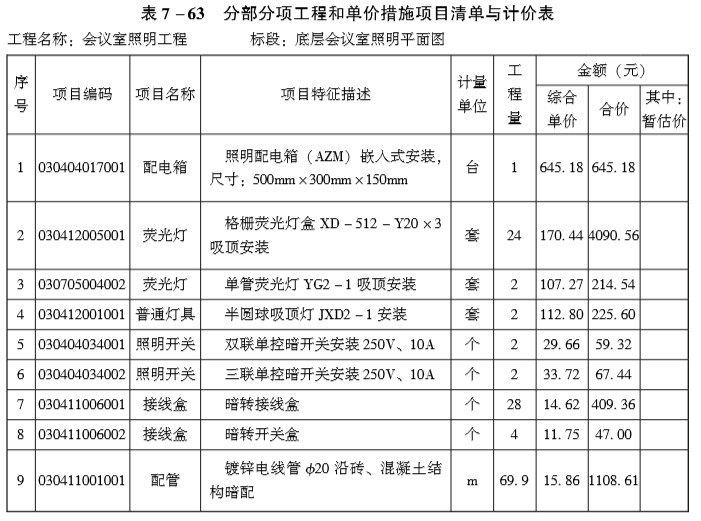

问题:１.按照背景资料１~４和图７－１８所示内容，根据«建设工程工程量清单计价规范»ＧＢ５０５００—２０１３和«通用安装工程工程量计算规范»ＧＢ５０８５６—２０１３的相关规定，列式计算管、线工程量，在表７－６３中编制该工程的“分部分项工程和单价措施项目清单与计价表”。

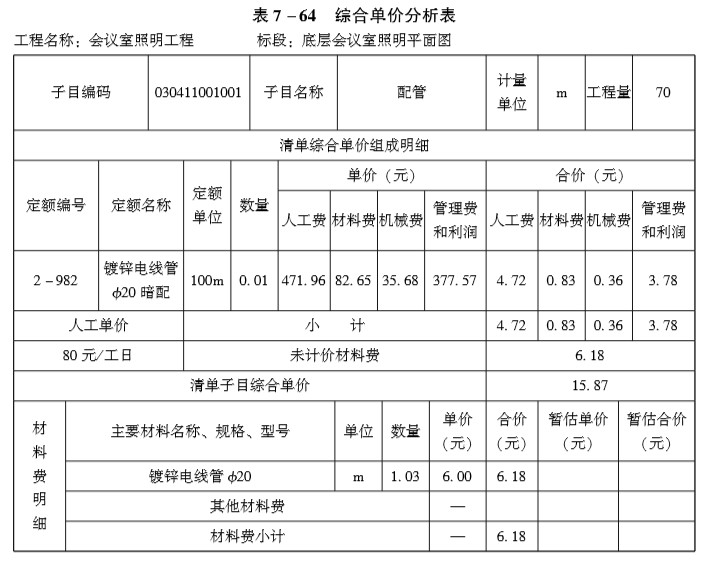

２.设定该工程镀锌电线管ϕ２０的暗配的清单工程量按照７０ｍ计，其余条件均不变。根据上述相关定额，计算ϕ２０暗配项目的综合单价，并填入表７－６４“综合单价分析表”中。

(计算结果保留两位小数)

参考答案：↓

解析：

１.(１)镀锌电线管ϕ２０暗配:

三线:３×３×５＋２＋[３＋(５－４)]＋２＋３＋２＋[１.５＋(５－１.５－０.３)]＋[４＋(５－１.５－０.３)]＝６９.９０(ｍ)

(２)镀锌电线管ϕ２５暗配:

四线:３×３＋２＋[１.５＋(５－１.３)]＋[２＋(４－１.３)]＝２０.９(ｍ)

五线:２＋２＋[８＋(５－１.３)]＋[１.５＋(５－１.３)]＝２０.９(ｍ)

合计:２０.９＋２０.９＝４１.８０(ｍ)

(３)管内穿线ＢＶ２.５ｍｍ２:３×６９.９＋４×２０.９＋５×２０.９＋(０.５＋０.３)×３×２＝４０２.６０(ｍ)

2.

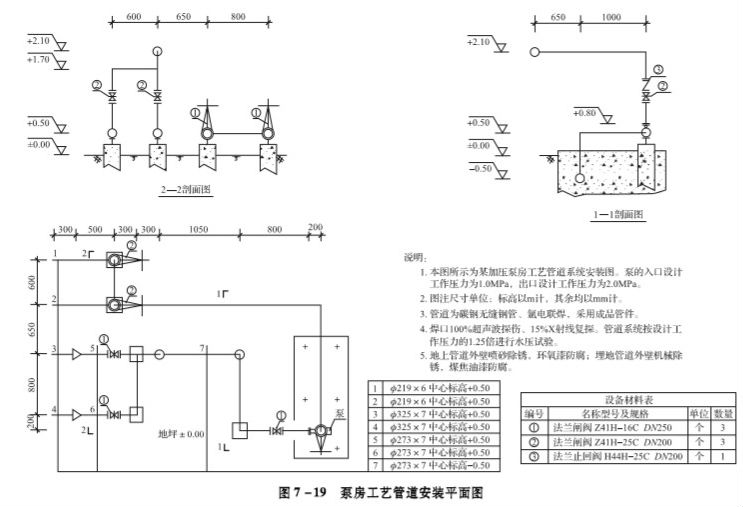

第159题 工程背景资料如下:１.图７－１９为某泵房工艺管道系统安装图。

２.设定该泵房工艺管道系统清单工程量有关情况如下:

ϕ２１９×６管道为９.５ｍ；ϕ２７３×７管道为６.５ｍ，其中地下２.０ｍ；ϕ３２５×７管道为０.５ｍ。

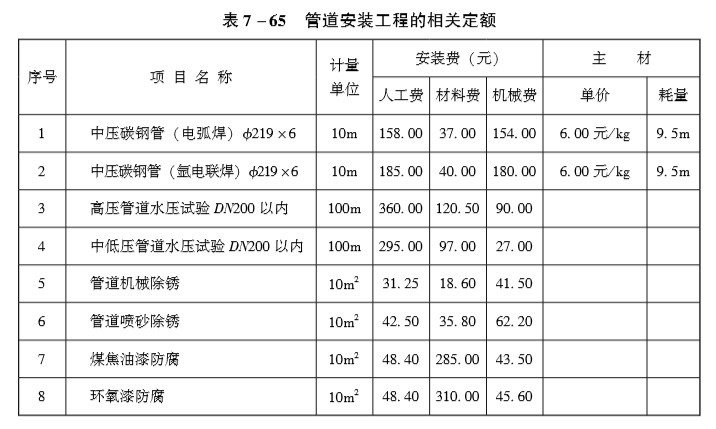

３.管道安装工程的相关定额见表７－６５。

管理费和利润分别为人工费的８５％和３５％。

４.相关分部分项工程量清单项目统一编码见表７－６６。

问题:１.按照图７－１９所示内容，列式计算管道(区分地上、地下)项目的清单工程量。

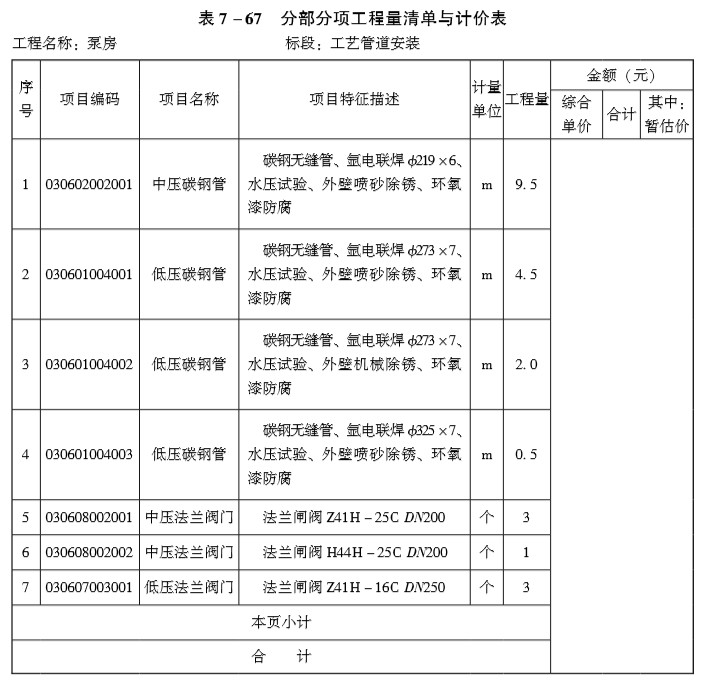

２.按照背景资料２、４中给出的管道清单工程量及相关项目统一编码、图７－１９中所示的阀门数量和规定的管道安装技术要求，在表７－６７中，编制管道、阀门项目“分部分项工程量清单与计价表”(不计算计价部分)。

３.按照背景资料３中的相关定额，在表７－６８中，编制ϕ２１９×６管道(单重３１.６ｋｇ/ｍ)的“工程量清单综合单价分析表”。(数量栏保留三位小数，其余保留两位小数)

参考答案：↓

解析：

１.管道:

(１)ϕ２１９×６碳钢无缝钢管:

地上:(０.３＋０.５＋１.７－０.５)×２＋０.６＋(２.１－１.７)＋(０.３＋０.３＋１.０５＋０.８＋０.２)＋(０.６５＋０.８＋０.２)＋(２.１－０.８)＝１０.６０(ｍ)

(２)ϕ２７３×７碳钢无缝钢管:

地上:(０.５＋０.３)×２＋０.８＋０.３＋０.５＋０.５＋０.８＋０.２＋０.８＝５.５０(ｍ)

地下:０.５＋１.０５＋０.５＝２.０５(ｍ)

共计:５.５＋２.０５＝７.５５(ｍ)

(３)ϕ３２５×７碳钢无缝钢管:

地上:０.３×２＝０.６０(ｍ)

２.

3.

第160题 工程背景资料如下:

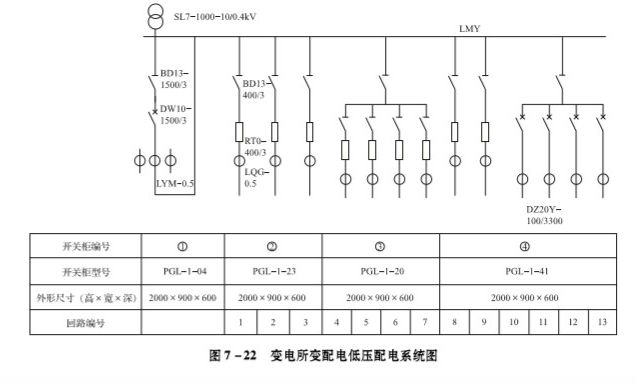

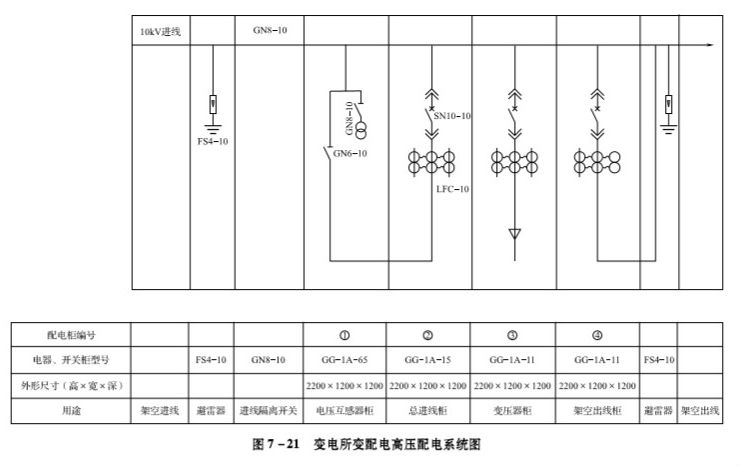

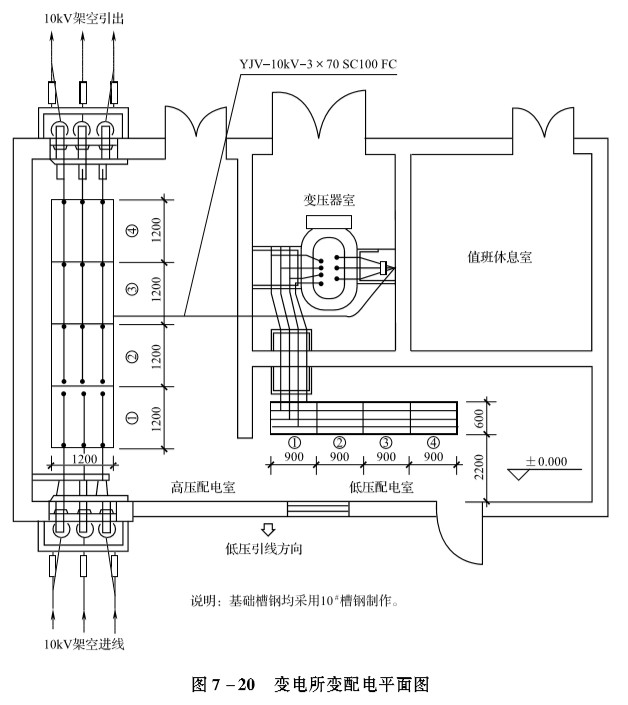

１.图７－２０~图７－２２所示为某变电所变配电工程的平面图和高、低压配电系统图，图中③号高压成套配电柜到电力变压器的电缆管线的清单工程量设定为:ϕ１００钢管暗敷为９ｍ；电力电缆穿管敷设ＹＪＶ－１０ｋＶ－３×７０ｍｍ２为１０ｍ，其另应增加的附加长度为３.５ｍ。

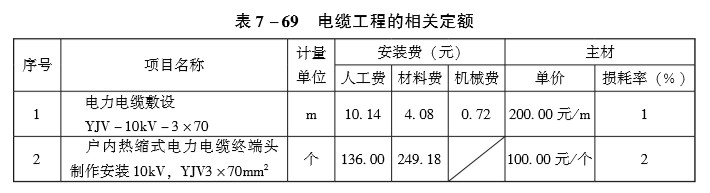

２.电缆工程的相关定额见表７－６９。

３.该工程变配电装置中的全部母线，均由生产厂家制作安装。人工费单价为８０元/工日，管理费和利润分别按人工费的６０％和４０％计算。

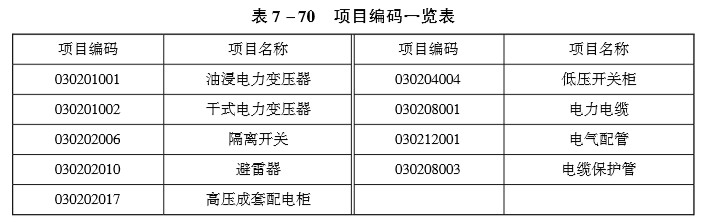

４.相关分部分项工程量清单项目统一编码见表７－７０。

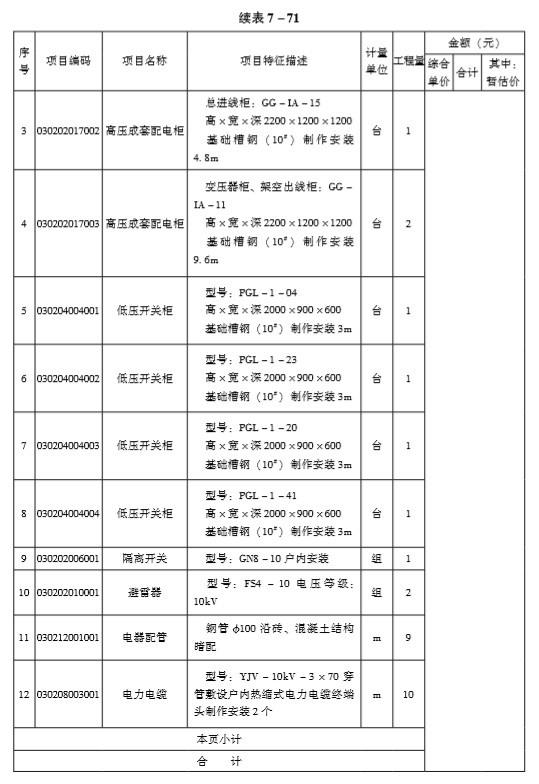

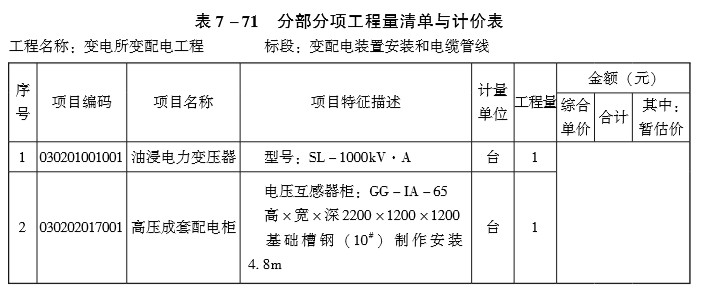

问题:１.按照背景资料１、３、４和图７－２０~图７－２２所示内容，在表７－７１中，编制该工程变配电装置安装和电缆管线的“分部分项工程量清单与计价表”(不计算计价部分)。

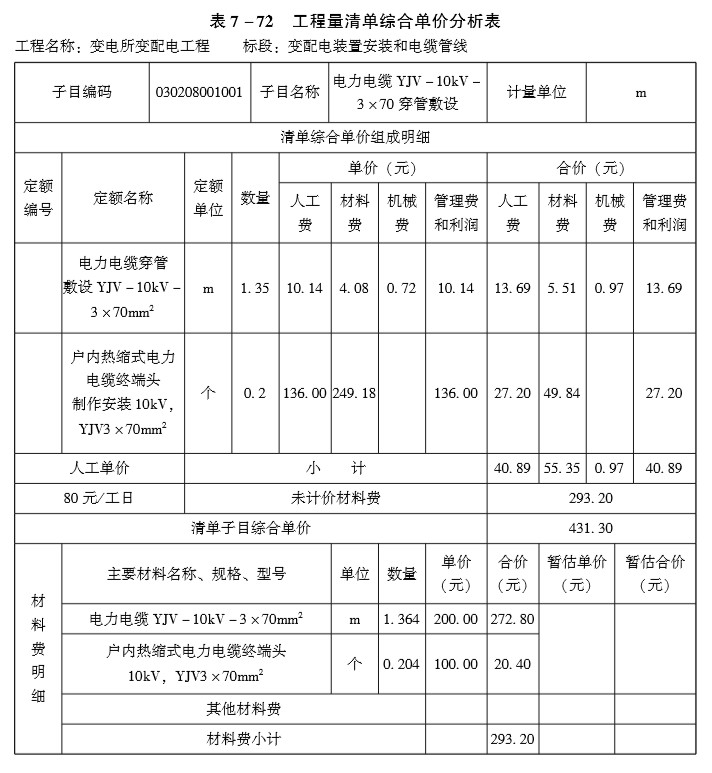

２.根据背景资料２中的相关定额，计算“电力电缆”项目的综合单价，在表７－７２中，编制“工程量清单综合单价分析表”。(数量栏保留三位小数，其余保留两位小数)

参考答案：↓

解析：

1.

2.
