第221题

背景：

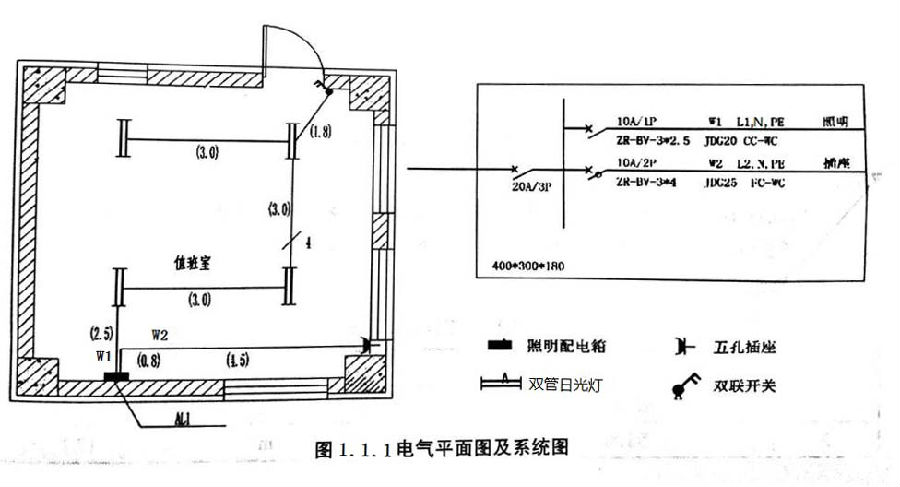

本设计为某市门卫电气设计工程，建筑为地上层，顶棚标高3.5m，照明配电箱400（W）×300（H）×180（D）墙内嵌入安装，图中照明回路未标注导线根数为3根，照明回路2~4根导线穿JDG20管，照明电源线采用ZR- BV-450/750V -2.5mm2，五孔插座电源线采用ZR-BV-450/750V- 4mm2,插座回路3~ 5根导线穿JDG25管配管敷设方式，照盯具及开关配管沿棚面及墙面暗敷设，五孔插座沿地面及墙面暗敷设，配电箱底边距地1.5m, 开关底边距地1.3m, 五孔插座底边距地0.3m，灯具吸顶安装，所有工程量、单价及合价保留2位小数点。门卫电气平面图及系统图见图1.1.1。

说明：

1.双管日关灯规格型号： 2x18W  L= 1200mm。

2.五孔插座规格型号： 220V  10A  1200mm。

3.双联开关规格型号： 220V  10A。

4.配管水平长度见平面图示括号内数字，单位为“m”。

问题：

1.根据背景所描述的内容及门卫电气平面图1.1.1所示内容，《通用安装工程定额项目及计算规则》的规定，按要求详细计算图1.1.1的工程量，并把工程量填入表1.1.1计算书内。（计算工程量暂不考虑接线盒及开关盒）

2.根据背景所描述及下面给出表1.1.2分部分项工程和单价措施项目清单表，请填写项目特征描述及工程量。

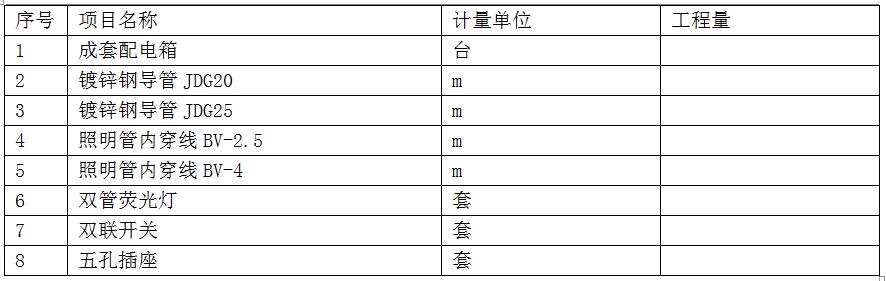

表 1.1.1  工程量计算表

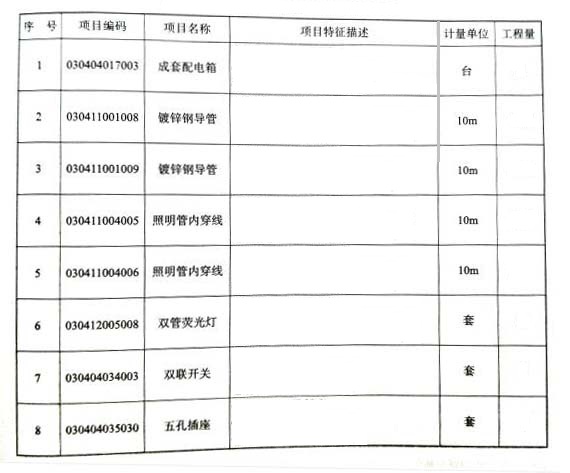

表1.1.2  分部分项工程和单价措施项目清单表

参考答案：见解析

解析：

问题1：

列式计算配管及配线工程量：

（1）照明镀锌钢导管JDG20图示长度水平： 2.5+3+ 3+3+ 1.8+（3.5- 1.3）开关立管+（3.5- 1.5 - 0.3）配电箱立管= 17.2m。

（2） 照明BV-450/750V-2.5mm2图示长度水平： 2.5×3+3×3+3×4+3×3+1.8×3+（3.5- 1.3）×3开关立管配线+（3.5- 1.5-0.3）×3配电箱立管配线+（0.4+0.3）×3配电箱预留= 56.7m。

（3）插座镀锌钢导管JDG25图示长度水平： 0.8+ 4.5 + 0.3插座立管+ 1.5配电箱立管=7.1m。（4）插座BV- 450/750V -4mm2图示长度水平： 0.8×3+4.5×3 +0.3×3插座立管配线+1.5×3配电箱立管配线+ （0.4 + 0.3）× 3配电箱预留= 23.4m。

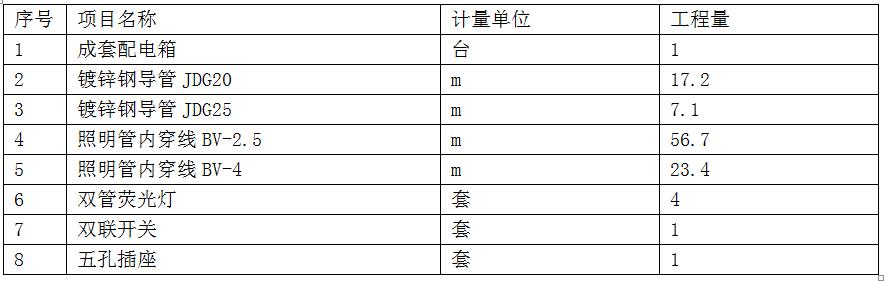

将计算结果填入表1.1.1。

问题2：

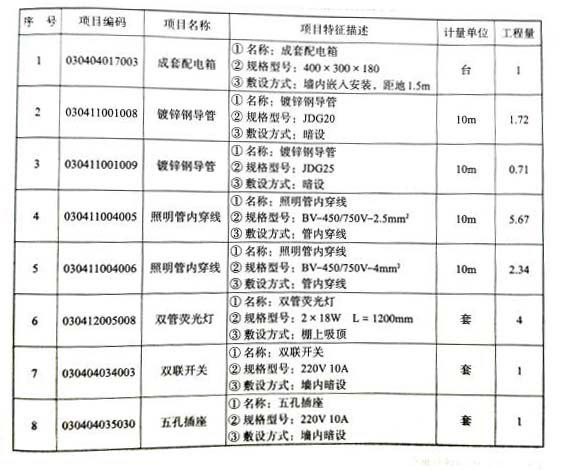

根据表1.1.1计算结果，填写表1.1.2。

第222题

下列关于安装工程与市政工程管网工程的界定，叙述正确的是（  ）。

A.工业管道工程中，给水管道以厂区入口水表井为界

B.工业管道工程中，排水管道以厂区围墙外第一个污水井为界

C.工业管道工程中，热力管道以厂区入口第一个计量表（阀门）为界

D.排水、采暖、燃气工程中，厂区喷泉水设备安装按《市政工程工程量》计算规范相应项目执行

E.排水、采暖、燃气工程中，室外给排水管道以市政管道碰头井为界

参考答案：ABCE

解析：

【内容考查】本题考查了管道界限的划分

【选项分析】安装工业管道与市政工程管网工程的界定：给水管道以厂区入口水表井为界；排水管道以厂区围墙外第一个污水井为界；热力和燃气以厂区入口第一个计量表（阀门）为界。

安装给排水、采暖、燃气工程与市政工程管网工程的界定：室外给排水、采暖、燃气管道以市政管道碰头井为界；厂区、住宅小区的庭院喷灌及喷泉水设备安装按《安装计量规范》相应项目执行；公共庭院喷灌及喷泉水设备安装按《市政工程工程量计算规范》GB50857-2013管网工程的相应项目执行。
