2.针对泥浆护壁成孔灌注桩的质量检验和验收工作，监理和施工单位应当结合施工程序共同做好以下工作：施工前检验灌注桩的原材料及桩位处的地下障碍物处理资料；施工中应对成孔、钢筋笼制作与安装、水下混凝土灌注等各项质量指标进行检查验收；如果有嵌岩桩，应对桩端的岩性和入岩深度进行检验。施工后应对桩身完整性、混凝土强度及承载力进行检验。主控项目检查包括承载力、孔深、桩身完整性、混凝土强度和嵌岩深度 5 项内容。

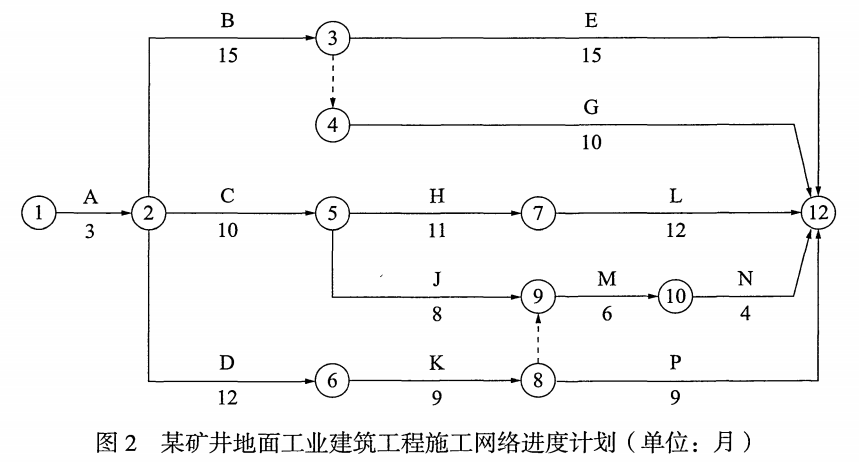

3.项目中期检查时，工作 E 进度正常，总时差为 3；工作 G 拖延 3 个月，总时差为 5；工作 H 进度正常，总时差为 0；工作 J 拖延 6 个月，总时差为 -1；工作 K 拖延 3 个月，总时差为 0。工作 J 拖延会导致总工期延长，需要进行优化调整网络计划。工作

J 的拖延会影响其后续工作 M 和 N，工作 M 的工期为 6 个月，工作 N 的工期为 4 个月，顺序施工需要 10 个月，无法进行安排。鉴于 M 和 N 可组织平行施工，施工单位可以将工作 M 安排在 J、K 完成后开始，最早开始时间 27，完成时间 33；工作 N 安排在 G、J、 K 完成后开始，最早开始时间 31，完成时间 35；这样施工队伍不会增加，工期也没有超过 36 个月。

4.针对事件三，监理单位应拒绝施工单位索赔申请的签证，整个工程项目的工期不会因此产生延误。因为屋面产生渗漏水现象，原因是防水卷材粘贴不牢，属于施工单位自身的责任，所产生的费用应当由施工单位自己承担，发生工期延误不予顺延。对于实际延误的 2 个月工期，由于工作 E 有 3 个月的总时差，因此不会对总工期产生影响。

第772题背景资料

某矿建施工单位承担了一煤矿主要运输巷道的施工任务，巷道设计为直墙半圆拱形断面，净宽 4.5m、净高 4.2m，总长度 1800m。地质资料显示巷道围岩为中等稳定的砂页岩层，预计 800m 处会穿越 10m 左右的断层带，该区域水文地质条件不明。巷道采用锚喷支护，锚杆长度 1.8m，间排距 0.8m×0.8m，每断面布置 13 根，单个树脂药卷锚固；喷射混凝土厚度 100mm，强度等级 C20；穿越断层段增设金属网和 U 型钢支架，金属网为网格 150mm×150mm，钢丝直径 8mm；U 型钢架设间距 0.8m。

施工项目部编制的该巷道施工技术措施显示，巷道采用钻眼爆破施工方法，多台气腿式凿岩机打眼，耙斗装载机出渣，矿车、电机车运输。炮眼深度 1.6m，循环进尺 1.5m，每日 3 班，两掘一支，临时支护仅打拱部锚杆（每断面 7 根）和喷浆 50mm；永久支护完成剩余的锚杆和喷射混凝土作业。过断层采用短掘短支方法通过。技术措施报施工单位审批时，总工程师提出工作面设备选型和炮眼深度不合理，过断层措施不完整，要求进行整改。项目部根据审核意见完善了该巷道的施工技术措施。

巷道掘进接近断层位置时，项目部按规定提前安排进行了探放水作业，探水结果显示该断层出水量较小，对掘进工作无威胁。工作面揭露断层后发现围岩破碎严重，项目部决定采用正台阶工作面施工法，开挖后立即进行锚喷网支护，每次进尺达到 3.0m 后架设 U 型钢。但在上分层风镐开挖时发生了冒顶事故，导致发生 1 人重伤、2 人轻伤的安全事故。

巷道竣工验收前，建设单位组织对该巷道的支护质量进行了检查，监理工程师检查了该巷道断面规格的工序验收资料，显示全部合格。现场巷道断面检查随机抽查的 1

1.该巷道凿岩和装岩宜选用哪种设备？合理的炮眼深度应该取多少？

2.巷道过断层进行探放水作业，探水孔应当如何布置？

3.为避免发生冒顶事故，工作面支护可采用哪种方法或技术措施？

4.针对发生的冒顶事故，施工单位应急处理要求包括哪些？

5.现场抽查的锚喷支护段巷道断面规格质量是否合格？说明理由。

参考答案：↓

解析：

1.该巷道断面较大，围岩条件中等，适宜采用机械化装备配套进行快速掘进，凿岩设备宜选用凿岩台车，装岩设备宜选用侧卸式装岩机。考虑与凿岩设备的配套，合理的炮眼深度应该取 1.8～3.0m。

2.巷道掘进时，在地面无法查明水文地质条件时，应当在采掘前采用物探、钻探或者化探等方法查清采掘工作面及其周围的水文地质条件。接近导水断层时必须进行探放水，探放水钻孔布置应当遵循相关规定，探放断裂构造水和岩溶水等时，探水钻孔应沿掘进方向的正前方及含水体方向呈扇形布置，钻孔不得少于 3 个，其中含水体方向的钻孔不得少于 2 个。

3.针对断层破碎带，为避免发生冒顶事故，工作面支护可采用的方法或技术措施包括：① 采取前探支护；② 采用超前支护（超前锚杆或管棚）；③ 采用联合支护；

④ 采用注浆加固技术措施。

4.针对发生的冒顶事故，施工单位应急处理要求包括：

（1）事故现场有关人员应当立即报告本单位负责人；负责人接到报告后，应当于 1h 内报告事故发生地县级以上人民政府矿山安全监管部门。

（2）事故发生单位负责人接到事故报告后，应立即启动事故相应应急预案，或者采取有效措施，组织抢救。

（3）事故发生后，应当妥善保护事故现场以及相关证据。

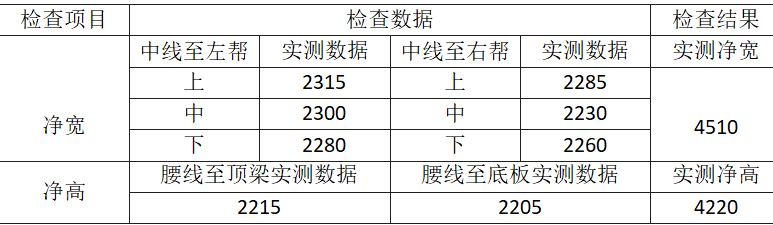

5.现场抽查的锚喷支护段巷道为主要运输巷道，检查项目断面规格的允许偏差净宽是从中线至任一帮距离，净高是腰线至顶底板的距离。根据检查数据，净宽中线至左帮的距离最小值是 2280mm，至右帮的距离最小值是 2230mm，这样断面净宽是 4510mm，其中 2230mm 小于设计净宽的一半 2250mm，偏差 -20mm 不符合允许偏差（0～150mm）规定；

净高腰线至顶板的距离是 2215mm，至底板的距离是 2205mm，去掉道碴高度 200mm，断面净高是 4220mm，但其中 2215mm 小于腰线至顶板距离的设计值 2250mm，偏差 -35mm 也不符合允许偏差（0～150mm）规定。因此该段巷道规格质量不合格。

第773题背景资料

某施工单位承建一煤矿主井井筒工程。该煤矿为低瓦斯矿井，采用一对立井开拓方式，主、副井均在工业广场内。主井井筒穿越 2 层含水层，3 层煤层，设计净直径 7m，深度 860m，预计井筒最大涌水量为 25m3/h。主井井底临时马头门为东西方向。建设单位要求月进度不低于 80m。

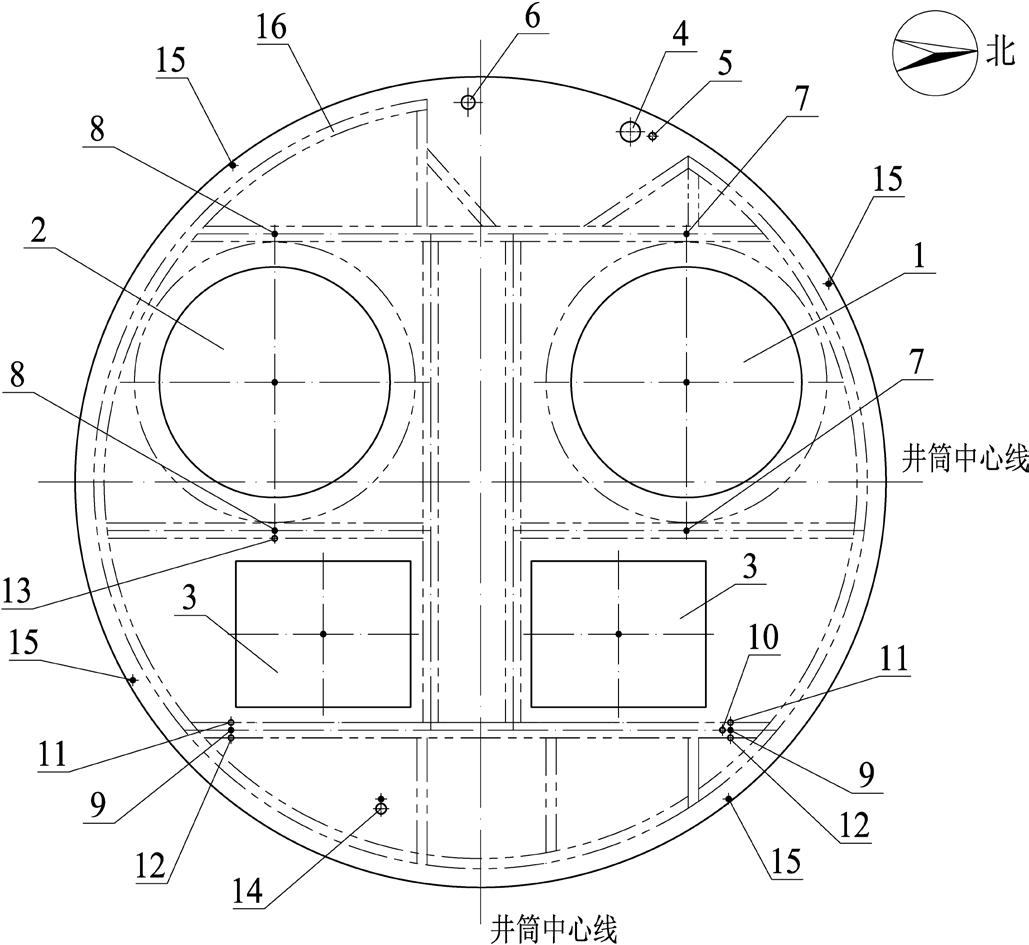

图 3 井筒施工断面布置图

1—主提吊桶；2—副提吊桶；3—中心回转抓岩机；4—压风管；5—供水管；6—排水管；

7—主提稳绳；8—副提稳绳；9—吊盘绳；10 —放炮电缆；11—通讯电缆；12—信号电缆；

13—照明电缆；14—动力电缆；15—模板绳；16—吊盘

施工单位制定的施工组织设计中部分内容如下：

（1）部分设备配置：采用 1 台 JKZ-2.8 和 1 台 JK-2.5 凿井提升机，分别配一只 2.0m3 和1只 1m3 吊桶提升；2 台 HZ-10 中心回转抓岩机装岩；Ⅱ型凿井专用井架。

（2）钻爆施工：采用六臂风动伞钻打眼，打眼深度为 2.5m，采用一级煤矿许用炸药和煤矿许用秒延时电雷管，380V 交流电源起爆。

在施工到第二层含水层时，出现岩帮若干集中涌水点，累计岩帮涌水量约 2m3/h，上部井壁淋水约 1.5m3/h。

问题

1.施工单位的设备配置中存在哪些不合理之处，应如何调整？

2.施工组织设计中平面布置图有哪些重大漏项；

3.指出平面布置图存在的问题，并说明原因或给出正确的做法；

4.施工组织设计中的钻爆施工方面存在哪些问题，应如何更正。

5.施工到第二层含水层时，施工单位应采取哪些保证混凝土浇筑质量的措施。

参考答案：↓

解析：

1.依据背景资料，该煤矿采用一对立井开拓方式，主、副井均在工业广场内，在施工方案选择的时候应考虑主井井筒进行临时改绞。因此，选用 2 台单滚筒提升机不妥，应考虑主井临时改绞，至少选用 1 台双滚筒提升机；井筒直径与深度均较大，考虑到快速施工，应尽可能配备大容量的吊桶，因此分别配一只 2.0m3 和一只 1.0m3 吊桶提升不妥，选配吊桶太小，应根据井筒深度选配 3～5m3 吊桶，浅部可以选用 5m3 吊桶，随着深度的增加，可以换小点的吊桶；另外考虑井筒的直径和深度因素，选用 2 台 HZ-10 中心回转抓岩机装岩，体积太大，不宜清底，应至少选用 1 台 HZ-4 中心回转抓岩机；同时选用Ⅱ型凿井专用井架不妥，井架承载力和尺寸均难以满足施工需要，应选用Ⅳ型以上凿井井架。

2.依据《煤矿安全规程》（2022 年版），井下施工应采取机械通风，同时应考虑人员应急逃生方案，井筒内必须安装风筒和安全梯。

3.平面布置图中两个吊桶和抓岩机均布置在同一侧不合理，不利于装岩工作的优化，应交叉布置；照明电缆与副提稳绳布置一起不妥，影响吊桶滑架运行；放炮电缆与其他电缆一起悬吊不妥，依据安全规程，应单独悬吊；依据背景资料，主井井底临时马头门为东西方向，而井筒提升方向为南北方向，因此井筒提升方向布置不正确，应与临时马头门方向一致。

4.钻爆施工存在的问题有打眼深度 2.5m 不合理，应为 4m 以上，主要是因为伞钻的行程一般为 4.2～5.2m，为了尽可能地发挥伞钻的设备性能，减少工序转换，同时考虑爆破效果以及地质条件等因素，综合确定最佳的钻眼深度为 4～5m 范围；采用一级煤矿许用炸药不妥，依据《煤矿安全规程》（2022 年版），低瓦斯矿井应采用二级煤矿许用炸药，且应防水；采用煤矿许用秒延时电雷管不妥，应采用煤矿许用毫秒延期电雷管，且有瓦斯的时候最长延迟时间不得超过 130ms；380V 交流电源起爆不妥，应采用煤矿专用起爆器起爆。

5.井帮出水和井壁淋水如果不采取管理措施，在混凝土浇筑的时候会进入混凝土中，影响混凝土的质量，一般来说对于井壁淋水应采取截水措施，而对于井帮淋水则可以采用导水措施，在混凝土浇筑完成并达到强度时，再进行注浆封闭。
