第121题

地下室或地下构筑物外墙有管道穿过的，应采取（ ）。

A.防潮措施

B.保温措施

C.防水措施

D.防爆措施

参考答案：C

解析：

【内容考查】建筑管道施工技术要点

【选项分析】地下室或地下构筑物外墙有管道穿过的，应采取防水措施。对有严格防水要求的建筑物，必须采用柔性防水套管。

第122题

水平管道的金属保护层环向接缝应（ ）连接。

A.上搭下

B.下搭上

C.顺水搭接

D.逆水搭接

参考答案：C

解析：

【内容考查】管道防腐绝热

【选项分析】水平管道金属保护层的环向接缝应顺水搭接， 纵向接缝应位于管道的侧下方，并顺水；立管金属保护层的环向接缝必须上搭下。

第123题

高层建筑的排水通气管，应满足（ ）的要求。

A.不能与风道连接

B.不能与烟道连接

C.不能穿过屋面

D.出口处不能有风

E.有人停留的平屋顶应高出屋面2m

参考答案：ABE

解析：

【内容考查】排水管道安装要求

【选项分析】高层建筑排水通气管不得与风道或烟道连接。通气管应高出屋面300mm，且必须大于最大积雪厚度，可以穿过屋面。在通气管出口4m以内有门、窗时，通气管应高出门、窗顶600mm或引向无门、窗一侧；在经常有人停留的平屋顶上，通气管应高出屋面2m，并应根据防雷要求设置防雷装置。

第124题

建筑供暖管道穿过墙壁时应设置（ ）。

A.水泥套管

B.铸铁套管

C.金属套管

D.瓷质套管

参考答案：C

解析：

【内容考查】供暖管道安装要求

【选项分析】管道穿过墙壁和楼板，应设置金属或塑料套管。安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内套管其两端与饰面相平。穿过楼板的套管与管道之间缝隙，应用阻燃密实材料和防水油膏填实，端面光滑。

第125题

在设计不明确时，热水供应系统的水压试验为系统顶点的工作压力加（ ）。

A.0.1MPa

B.0.2MPa

C.0.3MPa

D.0.4MPa

参考答案：A

解析：

【内容考查】热水管道安装要求

【选项分析】热水供应系统安装完毕，管道保温之前应进行水压试验。试验压力应符合设计要求。当设计未注明时，热水供应系统水压试验压力应为系统顶点的工作压力加0. 1MPa，同时在系统顶点的试验压力不小于0.3MPa。

第126题

【背景资料】

某工程主要包括建筑管道、消防管道、建筑电气的安装。A施工单位承接后通过质量策划，编制了施工组织设计和相应的施工方案，并建立了现场质量保证体系，制定了检验试验卡，要求严格执行三检制。但是为了赶工期，采用加班加点办法加快工程施工进度，由此造成了质量与进度的矛盾。质检员在进行质量检查时，发现如下几个问题：

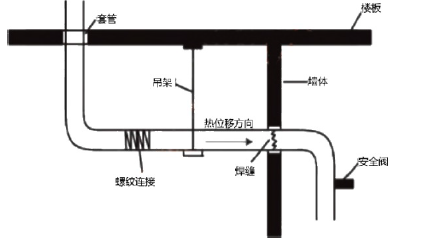

问题1：某段建筑直径为200mm的供暖管道，施工情况如下图所示。

问题2：室内消火栓系统的局部管道，质检员检查发现焊接变形过大，整条管道形成折线状，不得不拆除重新组对焊接。经返工后达到要求并进行试验。

问题3：项目完工后，按施工方案进行检查和试验，其中因热水管道的试验压力设计未注明，项目部按验收规范进行水压试验，并验收合格。

施工期间，当地发生地震，造成工期延误20d，项目部应建设单位要求，为防止损失扩大，直接投入抢险费用50万元；外用工因待遇低而怠工，造成工期延误3d；在调试时，因运营单位技术人员误操作，造成设备损坏，回厂修复，直接经济损失20万元，工期延误40d。

【问题】

1.指出管道施工中有哪些错误并改正?（5分）

2.三检制的作用是什么?出现管道焊接变形过大是哪个检查环节失控?（5分）

3.热水管道的试验压力要求有哪些？（5分）

4.计算本工程可以索赔的工期和费用。（5分）

参考答案：见解析

解析：

1. （1）穿越楼板的套管与楼板平齐错误。正确做法：安装在楼板内的套管，其顶部高出装饰地面20mm。（1分）

（2）吊杆与管道垂直安装错误。正确做法：有热位移的管道，其吊杆应设在位移的相反方向，并按位移值的1/2偏位安装。（1分）

（3）焊缝设在套管内错误。正确做法：管道焊缝不应设置在套管内。（1分）

（4）直径为200mm的管道用螺纹连接错误。正确做法：可采用法兰连接。（1分）

（5）安全阀水平安装错误。正确做法：安全阀应垂直安装，安全阀的出口管道应接向安全地点。（1分）

2. （1）三检制的作用：自检防止不合格产品进入下道作业；互检对自检的复核和确认；专检用以弥补自检、互检的不足。（3分）

（2）管道焊接变形过大是自检和互检两个环节上失控。（2分）

3.当设计未注明时，热水管道水压试验的压力应为系统顶点的工作压力加0.1Mpa，同时在系统顶点的试验压力不小于0.3MPa。（5分）

4. 索赔工期：20+40=60d；索赔费用：50+20=70万元。（5分）

第127题

建筑管道系统的试验类型主要分为（ ）等试验。

A.水压

B.泄漏性

C.真空度

D.灌水

E.通球

参考答案：ADE

解析：

【内容考查】建筑管道系统试验

【选项分析】建筑给水排水与供暖工程应进行的试验包括：承压管道水压试验（强度试验）和严密性试验，非承压管道灌水试验，排水干管通球、通水试验等。

第128题

下列设备中，不属于电气照明工程的是（ ）。

A.导管敷设

B.电加热器

C.风扇安装

D.插座安装

参考答案：B

解析：

【内容考查】电气照明工程组成

【选项分析】成套配电柜、控制柜(台、箱)和动力、配电箱(盘)安装，梯架、托盘和槽盒安装，导管敷设，电缆敷设，管内穿线和槽盒内敷线，塑料护套线直敷布线，钢索配线，电缆头制作、导线连接和线路绝缘测试，普通灯具安装，专用灯具安装，开关、插座、风扇安装，建筑照明通电试运行。

第129题

电气照明工程中，管内穿线的施工工序有（ ）等。

A.配管

B.放护圈（金属导管）

C.管内穿引线

D.穿导线

E.线路绝缘测试

参考答案：BCDE

解析：

【内容考查】建筑电气施工程序

【选项分析】管内穿线施工程序：选择导线→管内穿引线→导线与引线绑扎→放护圈（金属导管）→穿导线→导线连接→线路绝缘测试。

第130题

梯架和托盘内电缆施工程序中电缆敷设的紧后工序是（ ）。

A.挂标识牌

B.电缆绝缘测试

C.质量验收

D.电缆检查

参考答案：B

解析：

【考查内容】梯架和托盘内电缆施工程序

【选项分析】梯架和托盘内电缆施工程序：电缆开箱检查→电缆搬运→电缆敷设→电缆绝缘测试→挂标志→质量验收。

第131题

成套配电柜的安装程序中，配电柜安装固定的紧后工序是（ ）。

A.开箱检查

B.母线连接

C.小线连接

D.试验调整

参考答案：B

解析：

【内容考查】变配电工程的施工程序

【选项分析】开关柜、配电柜的安装顺序：开箱检查→二次搬运→基础框架制作安装→柜体固定→母线连接→二次线路连接→试验调整→送电运行验收。

第132题

下列关于防雷接地装置施工顺序说法正确的是（ ）。

A.接地干线施工→引下线敷设→均压环施工

B.接地干线施工→均压环施工→引下线敷设

C.均压环施工→引下线敷设→接闪带

D.引下线敷设→接闪带→均压环施工

参考答案：A

解析：

【考查内容】防雷接地装置施工程序

【选项分析】防雷接地装置的施工程序：接地体施工→接地干线施工→引下线敷设→均压环施工→接闪带（接闪杆、接闪网）施工。

第133题

【背景资料】

某安装公司分包一商务楼（1～5层为商场，6～30层为办公楼）的变配电工程，工程的主要设备（三相干式电力变压器、手车式开关柜和抽屉式配电柜）由业主采购，设备已运抵施工现场。其他设备、材料由安装公司采购，合同工期60d，并约定提前一天奖励5万元人民币，延迟一天罚款5万元人民币。

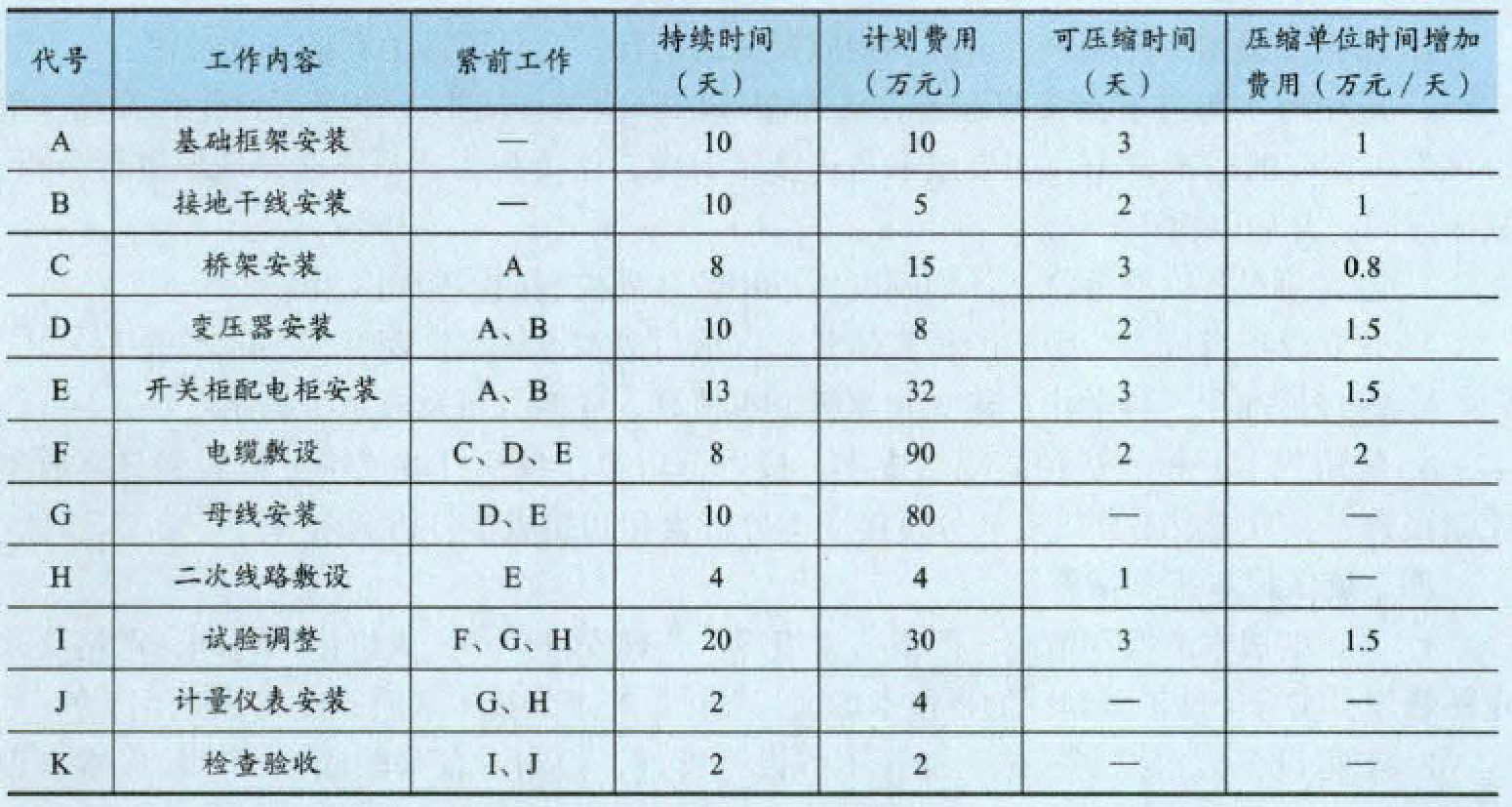

安装公司项目部进场后，依据合同、施工图、验收规范及总承包的进度计划，编制了变配电工程的施工方案、进度计划、劳动力计划和计划费用。项目部施工准备工作用去了5d。当正式施工时，因商场需提前送电，业主要求变配电工程提前5d竣工。项目部按工作持续时间及计划费用（见下表）分析，在关键工作上，以最小的赶工增加费用，在试验调整工作前赶出5d。

进入试验调整工作时，发现有2台变压器线圈因施工中保管不当受潮，干燥处理用去3d，并增加费用3万元，项目部又赶工3d。变配电工程最终按业主要求提前5d竣工，验收合格后，资料整理齐全，准备归档。

【问题】

1.项目部在哪几项工作上赶工了？并分别列出其赶工天数和增加的费用？

2.原计划施工费用多少？赶工后实际施工费用多少？

3.写出该工程项目中，变压器的施工程序。

4.变配电工程可按哪种工程划分类别竣工验收？竣工资料应何时归档？

参考答案：见解析

解析：

1．关键线路有两条：B-E-G-I-K和A-E-G-I-K

在基础框架安装(A)工作上赶工2d，赶工费2×1=2万；

在接地干线安装(B)工作上赶工2d，赶工费2×1=2万；

在开关柜配电柜安装(E)工作上赶工3d，赶工费3×1.5=4.5万；

在试验调整(I)工作上压缩3d，赶工费3×1.5-=4.5万。

2．原计划费用：10+5+15 +8+32 +90+ 80+4+30+4+2= =280万；

总的赶工费用2+2+4.5+4.5=13万；变压器干燥增加费用3万；提前五天奖励25万；赶工后实际费用为：280+13+3-25 =271万。

3．变压器的施工顺序：开箱检查→变压器二次搬运→变压器本体安装→附件安装→变压器交接试验→送电前检查→送电运行验收。

4．变配电工程可先按子单位（子分部）工程进行竣工验收，竣工资料应在商务楼工程全部验收合格时归档。

第134题

塑料护套线在室内沿建筑物表面水平敷设高度距地面不应小于（ ）。

A.1.9m

B.2.4m

C.2.5m

D.1.8m

参考答案：C

解析：

【内容考查】供电干线及室内配电线路施工技术要求

【选项分析】塑料护套线在室内沿建筑物表面水平敷设高度距地面不应小于2.5m；垂直敷设时距地面高度1.8m以下的部分应有保护。

第135题

导管内穿线和槽盒内导线敷设施工技术要求说法正确的是（  ）。

A.同一交流回路的绝缘导线不应敷设于不同的金属槽盒内

B.同一路径无抗干扰要求的线路，可敷设于同一槽盒内

C.不同回路、不同电压等级、交流与直流的导线可以穿在同一管内

D.绝缘导线的接头可设置在导管内

E.同一交流回路的导线不应穿同一根钢管内

参考答案：AB

解析：

【内容考查】变配电和配电线路施工技术

【选项分析】导管内穿线要求（1）绝缘导线穿管前，应清理管内杂物和积水，绝缘导线穿入金属导管的管口在穿线前应装设护线口。（2）绝缘导线接头不得设置在导管和槽盒内，应设置在专用接线盒（箱）或器具内，接线盒（箱）的设置位置应便于检修。（3）同一交流回路的绝缘导线不应穿于不同金属导管内。（4）不同回路、不同电压等级和交流与直流线路的绝缘导线不应穿于同一导管内。

槽盒内导线敷设要求

（1）同一交流回路的绝缘导线不应敷设于不同的金属槽盒内。

（2）同一槽盒内不宜同时敷设绝缘导线和电缆。

（3）同一路径无抗干扰要求的线路，可敷设于同一槽盒内。

（4）槽盒内的绝缘导线总截面积（包括外护套）不应超过槽盒内截面积的40%，且载流导体不宜超过30根。

（5）控制和信号等非电力线路敷设于同一槽盒，绝缘导线的总截面积不应超过槽盒内截面积的50%。

（6）绝缘导线在槽盒内敷设时，应按回路分段绑扎，绑扎点间距不应大于1.5m。

第136题

开关柜、配电柜安装施工技术要求说法错误的是（  ）。

A.开关柜、配电柜的基础型钢安装应平直

B.配电柜相互间或与基础型钢间应用钢制螺栓连接，且防松零件齐全

C.配电柜安装垂直度允许偏差为1.6‰

D.柜门和金属框架的接地应选用截面积不小于4m㎡的绝缘铜芯软导线连接

E.高、低压成套配电柜投入运行前可不做交接试验

参考答案：BCE

解析：

【内容考查】变配电安装施工技术要求

【选项分析】开关柜和配电柜安装施工技术要求

1）柜体安装

（1）开关柜、配电柜的基础型钢安装应平直。配电柜相互间或与基础型钢间应用镀锌螺栓连接，且防松零件齐全。

（2）配电柜安装垂直度允许偏差为1.5‰，相互间接缝不应大于2mm，成列柜面偏差不应大于5mm。

2）柜内接线

（1）开关柜、配电柜的金属框架及基础型钢应与保护导体可靠连接，柜门和金属框架的接地应选用截面积不小于4m㎡的绝缘铜芯软导线连接，并有接地标识。

（2）开关柜、配电柜的二次回路配线的绝缘导线的额定电压不应低于450/750V ，对于铜芯绝缘导线和铜芯电缆的导体截面积，在电流回路中不应小于2. 5mm²，其他回路中不应小于1 . 5mm²。

（3）低压成套配电柜线路的线间和线对地间绝缘电阻值，馈电线路不应小于0.5MΩ，二次回路不应小于1MΩ。

（4）高、低压成套配电柜试运行前必须交接试验合格。

第137题

下列关于母线槽施工说法正确的是（  ）。

A.母线槽应敷设在气体管道和热力管道的上方

B.多根母线槽并列水平或垂直敷设时，各相邻母线槽间应预留维护、检修距离

C.用1000V兆欧表测量每节母线槽的绝缘电阻，绝缘电阻值不得小于10MΩ

D.室内照明母线槽的圆钢吊架直径不得小于6mm

E.母线槽安装完毕后，应对穿越防火墙和楼板的孔洞进行防火封堵

参考答案：BDE

解析：

【内容考查】供电干线及室内配电线路施工技术要求

【选项分析】母线槽施工技术要求

1）母线槽防潮密封应良好，附件应齐全、无缺损，绝缘材料无破损，外壳应无明显变形，母线螺栓搭接面应平整、镀层覆盖应完整、无起皮和麻面。

2）有防护等级要求的母线槽应检查产品及附件的防护等级，母线槽连接用部件的防护等级应与母线槽本体防护等级一致。其标识应完整。防火型母线槽应有防火等级和燃烧报告。

3）用1000V兆欧表测量每节母线槽的绝缘电阻，绝缘电阻值不得小于20MΩ。

4）母线槽支架安装应牢固、无明显扭曲，采用金属吊架固定时，应设有防晃支架。

5）室内配电母线槽的圆钢吊架直径不得小于8mm，室内照明母线槽的圆钢吊架直径不得小于6mm。

6）水平或垂直敷设的母线槽，每节不得少于1个支架，其间距应符合产品技术文件的要求，距拐弯0.4～0.6m处应设置支架，固定点位置不应设置在母线槽的连接处或分接单元处。

7）重力不小于150N/m母线槽应进行抗震设防，设置抗震支架。

8）多根母线槽并列水平或垂直敷设时，各相邻母线槽间应预留维护、检修距离。插接箱外壳应与母线槽外壳连通，接地良好。

9）母线槽安装完毕后，应对穿越防火墙和楼板的孔洞进行防火封堵。

10）母线槽通电前，母线槽的金属外壳应与外部保护导体完成连接，且母线绝缘电阻测试和交流工频耐压试验应合格，母线槽绝缘电阻值不应小于0.5MΩ。

第138题

导管敷设时埋入建筑物、构筑物的导管，与建筑物、构筑物表面的距离不应小于（ ）mm。

A.14

B.15

C.16

D.17

参考答案：B

解析：

【内容考查】供电干线及室内配电线路施工技术要求

【选项分析】导管敷设埋入建筑物、构筑物的导管，与建筑物、构筑物表面的距离不应小于15mm。

第139题

镀锌钢导管或壁厚小于等于2mm的钢导管，不得采用（ ）连接。

A.对口熔焊

B.套管熔焊

C.手工电弧焊

D.氩弧焊

参考答案：B

解析：

【内容考查】导管施工技术要求

【选项分析】钢导管不得采用对口熔焊连接；镀锌钢导管或壁厚小于等于2mm的钢导管，不得采用套管熔焊连接。按每个检验批的导管连接头总数抽查20% ，且不得少于1处。

第140题

水平埋设的接地体通常采用镀锌扁钢，镀锌扁钢的截面积应不小于（ ）。

A.90mm²

B.100mm²

C.120mm²

D.160mm²

参考答案：B

解析：

【内容考查】金属接地体（极）的施工技术要求

【选项分析】水平埋设的接地体通常采用镀锌扁钢、镀锌圆钢等。镀锌扁钢的厚度应不小于4mm，截面积不小于100mm²；镀锌圆钢的截面积不小于100mm²。
