第841题

背景资料

施工单位承建了某二级公路路基工程，路基宽度10m。其中K1+600～K1+900为软土地基，该路段原地面平坦，路基为填方路堤，设计采用碎石桩处理软基，碎石桩桩径D为0.5m，桩中心间距S为1.3m，正三角形布置，桩长h为6m，桩内填充碎石填料，填料最大粒径50mm，含泥量不大于5%。碎石桩布置如图1所示。

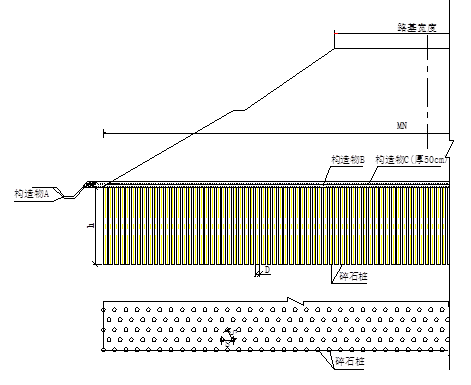

图1  碎石桩布置示意图

问题

1．写出图1中构造物A、B、C的名称。

参考答案：↓

解析：

图1中构造物A是排水沟、构造物B是土工格栅、构造物C是级配碎石垫层（或级配碎石、或垫层、或碎石垫层）。

第842题

背景资料

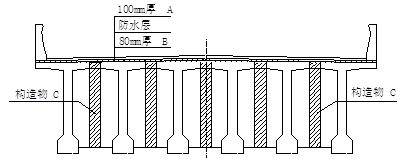

二级公路某大桥全长857m，桥宽12.5m，桥梁上部结构布置为：4×25mT梁+6×40mT梁+（45m+80m+45m）悬浇连续箱梁+6×40m T梁+4×25mT梁。其中40mT梁桥跨横断面如图3所示。

图3  40mT梁桥跨横断面示意图

问题

写出图3中结构层A、B和构造物C的名称。

参考答案：↓

解析：

图3中结构层A是沥青混凝土（或水泥混凝土）桥面铺装层， B是钢筋混凝土现浇调平层，构造物C是横隔板湿接缝。

第843题

背景资料

某隧道为上、下行双线四车道隧道，其中左线长858m，右线长862m，隧道最大埋深98m，净空宽度9.64m，净空高度6.88m，设计车速为100km/h。其中YK9+928～YK10+004段为Ⅴ级围岩，采用环形开挖留核心土法施工，开挖进尺为3m。该段隧道复合式衬砌横断面示意图如图3所示，采用喷锚网联合支护形式，结合超前小导管作为超前支护措施，二次衬砌采用灌注混凝土，初期支护与二次衬砌之间铺设防水层。

图3  复合式衬砌横断面示意图

问题：

根据图3，写出结构层⑥的名称，并写出初期支护、防水层、二次衬砌分别由哪几部分组成？（只需写出相应的编号）

参考答案：↓

解析：

⑥为喷射混凝土；初期支护：④，⑤，⑥，⑦；防水层：②，③；二次衬砌：①。

第844题

背景资料

某大桥主桥为四跨一联的预应力混凝土连续箱梁桥，最大跨径120m，主桥墩柱高度为16m至25m，各梁段高度为2.7m至5.6m。主桥0号、1号梁段采用搭设托架浇筑施工，其余梁段采用菱形桁架式挂篮按“T”形对称悬臂浇筑。

事件一：施工单位在另一同类桥梁（最大梁段重量与截面尺寸与本桥均相同）施工中已设计制作了满足使用要求的菱形桁架式挂篮，单侧挂篮结构及各组成部件如图2所示，经技术人员验算校核，该挂篮满足本桥施工所要求的强度和刚度性能，且行走方便，便于安装拆卸，按程序检查验收合格后用于本桥施工。

图2  挂篮系统示意图

问题

1．写出图2挂篮系统中A、B、C各部件的名称。按平衡方式划分，该挂篮属于哪一种类型？

参考答案：↓

解析：

1．A为锚固钢筋（锚固系统）、B为前吊带、C为底模后吊带；该挂篮属于自锚式挂篮。

第845题

背景资料

某施工单位承包了跨湖区某大桥的滩地引桥施工，该引桥全长2420m，共44孔，每孔跨径55m。上部结构为预应力混凝土连续箱梁，桥跨布置为四跨一联，采用MSS55下行式移动模架施工，每联首跨施工长度55+8m，第2、3跨施工长度为55m，末跨施工长度为47m。

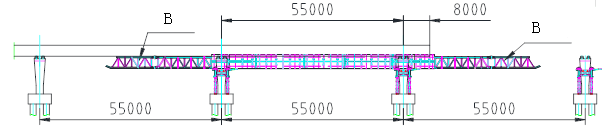

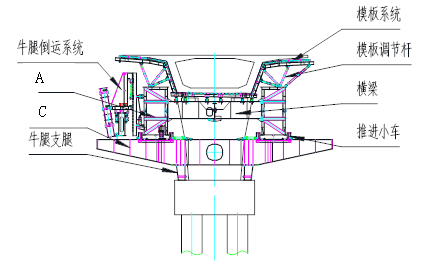

事件一：移动模架两主梁通过牛腿支承托架支撑在桥墩墩柱或承台上，模板系统由两主梁支撑（如图1、图2所示）。

图1

图2

问题

1.写出图1、图2中构件A、B、C的名称。

参考答案：↓

解析：

1.A是主梁（或主桁梁）、B是导梁（或鼻梁）、C是牛腿支承托架（或牛腿横梁）。

第846题

背景资料

某高速公路隧道为双向四车道分离式隧道，隧道右线长1618m，左线长1616m，设计净空宽度10.8m，净空高度6.6m，设计车速80km/h。该隧道围岩主要为IV级，采用复合式衬砌，衬砌断面设计如图3-1所示。

图3-1  复合式衬砌断面示意图

问题

写出图3-1中构造物A、B、C、D的名称。

参考答案：↓

解析：

A是二次衬砌，B是排水盲沟，C是中心排水管沟，D是仰拱。

第847题

背景资料

某施工单位承建了一座高架桥，该桥上部结构为30m跨径的预应力小箱梁结构，共120片预制箱梁。施工合同签订后，施工单位根据构件预制场的布设要求，立即进行了箱梁预制场的选址和规划，并编制了《梁场布置方案》，在报经企业技术负责人审批后实施。方案要求在梁板预制完成后，移梁前应对梁板喷涂统一标识，包括预制时间、梁体编号等内容。预制场平面布置示意图见图1：

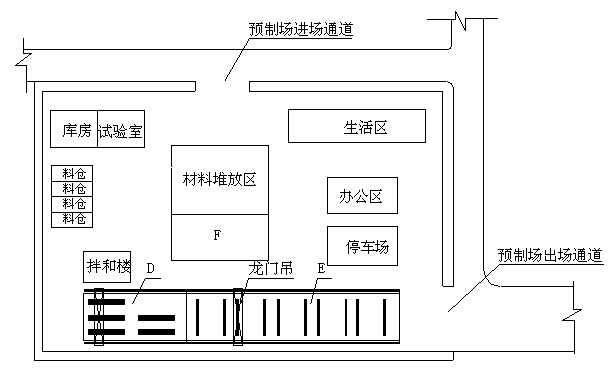

图1  预制场平面布置示意图

问题

分别写出预制场平面布置示意图中D、E、F区域代表的名称。

参考答案：↓

解析：

D：制梁区；

E：存梁区；

F：材料（钢筋）加工区。

第848题

背景材料

某施工单位承建了某双线五跨变截面预应力混凝土连续刚构梁桥，桥长612m，跨径布置为81m+3×150m+81m。主桥基础均采用钻孔灌注桩，主墩墩身为薄壁单室空心墩，墩身最大高度60m。主桥0号、1号块采用单箱单室结构，顶板宽12m，翼板宽3m。主桥桥位处河道宽550m，水深0.8～4m，河床主要为砂土和砂砾。施工中发生如下事件：

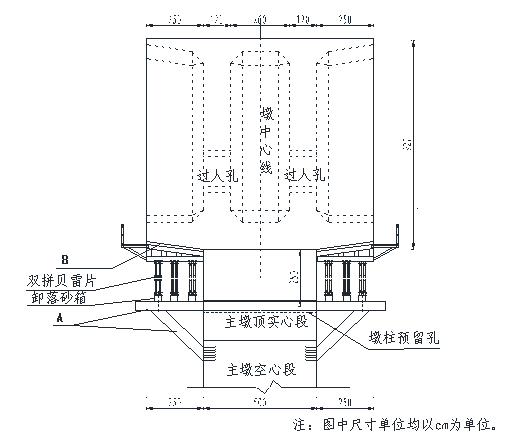

事件一：根据本桥的地质、地形和水文情况，施工单位主桥上部结构采用悬臂浇筑施工法。其中0号、1号块采用托架法施工，悬臂端托架布置示意图如下。

悬臂端托架布置示意图

问题

写出图中A和B的名称。

参考答案：↓

解析：

1.A是悬臂端托架，B是悬臂端底模板。

第849题

背景资料

某特大桥主桥为连续刚构桥，桥跨布置为（75＋6×120＋75）m，桥址区地层从上往下依次为洪积土、第四系河流相的粘土、亚粘土及亚砂土、砂卵石土、软岩。主桥均采用钻孔灌注桩基础，每墩位8根桩，对称布置。其中1#、9#墩桩径均为φ1.5m，其余各墩桩径均为φ1.8m，所有桩长均为72m。

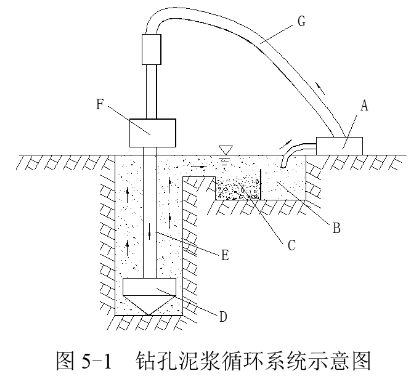

钻孔施工的钻孔及泥浆循环系统示意图如图5-1所示，其中D为钻头、E为钻杆、F为钻机回转装置，G为输送管，泥浆循环如图中箭头所示方向。

问题

写出图5-1中设备或设施A、B、C的名称与该回旋钻机的类型。

参考答案：↓

解析：

A为泥浆泵、B为泥浆池、C为沉淀池（或沉渣池），该钻机为正循环回旋钻机

第850题

背景资料

某施工单位承建了长度为12.2km的高速公路路基工程，其中，K7+370～K7+740通过滑坡体前缘，滑坡体长约370m，宽约650m，厚14.1m～28.5m，属于大型滑坡。路线在滑坡体前缘以挖方路基的形式穿过。

施工图设计处理挖方路段右侧的滑坡段采用抗滑桩板墙进行加固，抗滑桩为钢筋混凝土悬臂桩，桩截面尺寸为2.0m×3.0m，桩长22m～30m，桩间距5.0m。抗滑桩内侧设桩板挡土墙，抗滑桩采用钢筋混凝土现浇，板采用钢筋混凝土预制安装，长4.8m，高0.5m，厚0.4m。路基横断面如图5-1所示。

图5-1  路基横断面示意图（单位：cm）

问题

1．图5-1中，构造物A与构造物B的名称分别是什么？C值为多少cm？

参考答案：↓

解析：

构造物A是钢筋混凝土挡土板，构造物B是反滤层。C值为300cm。

第851题

背景资料:

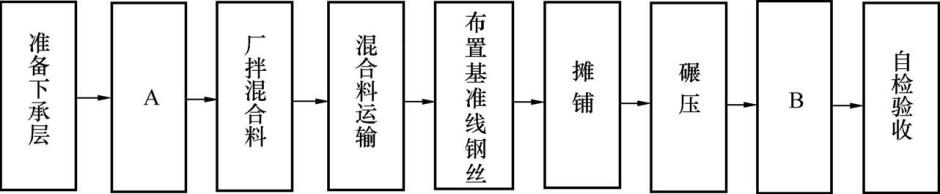

某施工单位承接了一段长30km的沥青混凝土路面施工,其中基层采用厂拌二灰稳定碎石,施工前选择了相应的施工机械并经计算确定了机械台数,施工工艺如下:

问题:

补充方框A、B内的工序。

参考答案：↓

解析：

A—施工放样(或测量,或放线),B—养护

第852题

背景资料:

桥梁上部结构的主要施工工序包括:①安装临时支座;②拆除临时支座;③安放永久支座;④架设T梁;⑤浇筑T梁接头混凝土;⑥现浇T梁湿接缝混凝土;⑦浇筑横隔板混凝土;⑧张拉二次预应力钢束。

问题:

对背景中上部结构主要施工工序进行排序(用圆圈的数字表示)。

参考答案：↓

解析：

①→④→⑦→⑥→⑤→⑧→③→②(或①→③→④→⑦→⑥→⑤→⑧→②)

第853题

背景资料:

某施工单位承接了一条二级公路的隧道施工项目,该隧道主要穿越砂层泥岩和砂岩,岩层节理、裂隙发育,富含裂隙水。隧道全长800m,设计净高5m,净宽12m,为单洞双向行驶的两车道隧道。

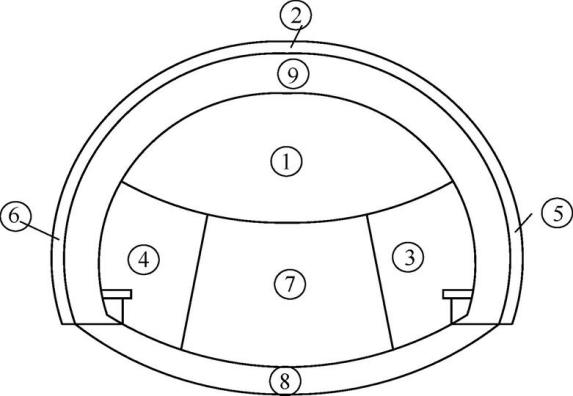

施工单位针对该项目编制了专项施工方案,其中包括工程概况、编制依据、劳动力计划等内容。拟采取二台阶开挖方法施工,施工顺序如下图和表所示,并按①→⑨的顺序作业。针对该隧道施工过程中有可能出现突水安全事故的特点,编制了应急预案。

问题

1.改正③→⑥的施工工序,说明修改原因。

2.补充表列⑦~⑨项工作的内容。

参考答案：↓

解析：

1.正确的工序是:④→⑥→③→⑤

修改理由是:下台阶应先开挖围岩较弱处,各部分初期支护应在开挖后立即进行(或早支护,或边开挖边支护)。

2.表列⑦项为核心土开挖,⑧项为施工仰拱,⑨项为施作二次衬砌。

第854题

背景资料:

某施工单位承接了一座80m+160m+80m预应力混凝土连续刚构桥。其中2号墩位于水中,河流平均水深达6m。施工期河流不通航,水面宽度240m。地质钻探资料揭示,有厚8~12m的粉质粘土覆盖层,覆盖层以下为粘土和砂性土,桩基设计采用钻孔灌注桩。

基桩施工完成后进行承台施工,承台施工工艺拟采用:①打设钢板桩围堰;②吸泥;③清底;④水下混凝土封底;⑤围堰支撑和围堰内抽水;⑥钢护筒切割;⑦立模;⑧钢筋制作安装;⑨浇筑承台混凝土。

问题

补充承台施工所缺少的三个施工工艺。

参考答案：↓

解析：

缺:凿除桩头、铺筑垫层、测量放样、承台混凝土养护

第855题

施工单位采用湿法施工填隙碎石垫层,在准备好下承层后,按下列工艺流程组织施工:施工放样→摊铺粗碎石→初压→撒布填隙料→复压→再次撒布填隙料→再次碾压→局部补撒填隙料→振动压实填满孔隙→步骤A→碾压滚浆→步骤B。

问题:

1.写出步骤A和步骤B所对应的工艺流程名称。

参考答案：↓

解析：

步骤A是洒水饱和,步骤B是干燥(或晾干、晒干)。

第856题

背景资料

施工单位进场后设立了水泥混凝土搅拌站和工地试验室。搅拌站的配电系统实行分级配电：设置总配电箱（代号A），以下依次设置分配电箱（代号B）和开关箱（代号C），开关箱以下是用电设备（代号D）。

基层采用路拌法施工，施工工艺流程见图2。为顺利完成基层的施工，施工单位配备了稳定土拌和机、装载机、运输车、多铧犁。

问题

1.改正图2中工艺顺序的错误之处，并补充背景中基层施工还需配置的机械设备。

2.用代号写出配电系统与用电设备在使用过程中的送电、断电顺序。

参考答案：↓

解析：

1.“碾压”与“整形”工序互换即可，还需配置的设备还有：压路机、平地机、洒水车

2.送电顺序：A→B→C→D；断电顺序是：D→C→B→A。

第857题

背景资料

某施工单位承接了两座单洞分离式隧道施工任务，左线起讫桩号为ZK10+308、ZK10+788，右线起讫桩号为YK10+264、YK10+776。两隧道均为瓦斯隧道，且围岩富含有害矿物质。根据设计要求，隧道洞内路面采用水泥混凝土刚性路面，路面结构自上而下分别为：24cm厚C25水泥混凝土面层、20cm厚C20水泥混凝土基层、10cm厚C15水泥混凝土调平层。水泥混凝土路面施工工艺流程如下图所示。

问题

写出工艺流程图中工序A、B、C的名称。

参考答案：↓

解析：

A为摊铺混凝土、B为人工收面（或人工修整表面）、C为养护。

第858题

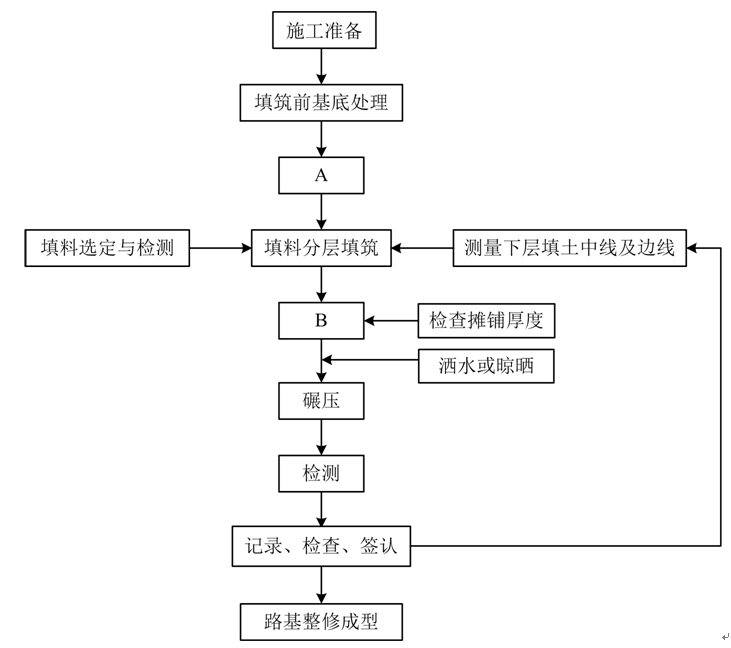

某二级公路工程施工合同段，包含两段路基（K6+000～K6+460、K6+920～K8+325）和一座隧道（K6+460～K6+920），两段路基中既有挖方也有填方。隧道上覆土厚约20m，围岩级别为Ⅳ、Ⅴ级，其中Ⅳ级围岩主要由较坚硬岩组成，Ⅴ级围岩主要由第四系稍湿碎石土组成，该隧道为大断面隧道。施工单位采用挖掘机开挖路基挖方段土方，开挖时采用横挖法自上而下分台阶进行，直接挖至设计边坡线，并避免超欠挖。开挖时每层台阶高度控制在3～4m以内，并在台阶面设置2%纵横坡以避免雨季积水。根据施工组织设计要求，部分路基填筑利用隧道洞渣作为路基填料，一般路段采用分层填筑方法施工，土石方分层填筑施工工艺流程如图1。

问题

写出图1中A和B的名称。

参考答案：↓

解析：

A是基底检测、B是推土机摊铺整平（或摊平、或整平）。

第859题

背景资料

某三级公路，起讫桩号为K0+000～K4+300，双向两车道，路面结构形式为水泥混凝土路面。由于当地经济的发展，该路段已成为重要集散公路，路面混凝土出现脱空、错台、局部网状开裂等病害，对该段公路需进行路面改造。

施工单位对原水泥混凝土路面板块脱空的病害采用钻孔然后用水泥浆高压灌注处理的方案，具体的工艺包括：①钻孔②制浆③定位④交通控制⑤灌浆⑥B⑦灌浆孔封堵。

问题

写出事件二中工艺B的内容，并对路面处治的工艺流程进行最优排序

参考答案：↓

解析：

B：弯沉测试；

最优工艺流程：③①②⑤⑦④⑥。

第860题

背景资料

某二级公路的一座隧道，根据施工图设计，起讫桩号K101+109～K101+404，长度295m，其中，明洞10m，Ⅵ级围岩203m，Ⅴ级围岩82m。根据隧道的围岩级别、地质情况和监控量测单位提供的数据，结合施工现场的实际情况，施工单位决定在该隧道中采用如图4所示的工序进行开挖和支护，施工时从进口往出口方向掘进。

图4  施工工序示意图

问题

写出图4中施工工序1、2、3、5、6、9、10的名称。

参考答案：↓

解析：

1-拱部环形开挖，2-拱部初期支护，3-预留核心土开挖，5-下台阶左侧壁开挖，6-下台阶左侧壁初期支护，9-仰拱浇筑，10-二次衬砌。
