第521题 板式塔设备中，浮动喷射塔的优点有（）。

A.生产能力大

B.操作弹性大

C.持液量小

D.液量大时板效率提高

参考答案：ABC

解析：

本题的考点是几种常用的板式塔的特点与用途。

浮动喷射塔的优点是生产能力大，操作弹性大，压强降小，持液量小。缺点是操作波动较大时，液体入口处泄漏较多；液量小时，板上易“干吹”；液量大时，板上液体出现水浪式的脉动，因而影响接触效果，板效率降低；塔板结构复杂，浮板也易磨损及脱落。

第522题 U形管换热器和其他列管式换热器相比较，具有的优势为（）。

A.适用于高温和高压的场所

B.管板利用率高

C.管内易清洗

D.重量轻

参考答案：AD

解析：

本题考点是换热器，具体为U形管换热器的性能。本知识点要求考生重点掌握。

U形管换热器管子弯成U形，管子的两端固定在同一块管板上，因此每根管了可以自由伸缩，而与其他管子和壳体均无关。这种形式换热器的结构也较简单，重量轻，适用于高温和高压场合。其主要特点是管内清洗比较困难，因此管内流体必须洁净；且因管子需一定的弯曲半径，故管板的利用率差。

第523题 固定管板换热器的特点有( )。

A.传热面积可适当调整

B.当两流体温差较大时，应加补偿圈

C.两端管板和壳体连接成一体

D.结构简单、造价低廉

参考答案：BCD

解析：

本题的考点是几种常用换热器的性能特点，具体为固定管板换热器。

所谓固定管板式即两端管板和壳体连接成一体，因此它具有结构简单和造价低廉的优点。但是由于壳程不易检修和清洗，因此壳方流体应是较洁净且不易结垢的物料。当两流体的温差较大时，应考虑热补偿。有补偿圈（或称膨胀节）的固定管板式换热器，是在外壳的适当部位焊上一个补偿圈，当外壳和管束热膨胀不同时，补偿圈发生弹性变形（拉伸或压缩），以适应外壳和管束的不同的热膨胀程度，这种补偿方法简单，但不宜用于两流体的温差较大（大于70℃）和壳方流体压强过高（高于600kPa）的场合。

第524题 作用是通断正常负荷电流，并在电路出现短路故障时自动切断故障电流，保护高压电线和高压电器设备的安全的高压变配电设备是（）。

A.高压断路器

B.高压隔离开关

C.高压负荷开关

D.高压熔断器

参考答案：A

解析：

高压断路器的作用是通断正常负荷电流，并在电路出现短路故障时自动切断故障电流，保护高压电线和高压电器设备的安全。

第525题 控制室的主要作用是（）。

A.接受电力​

B.分配电力

C.预告信号

D.提高功率因数

参考答案：C

解析：

控制室的作用是预告信号。

第526题 具有明显的断开间隙，具有简单的灭电弧装置，能通断一定的负荷电流和过负荷电流，但不能断开短路电流的为( )。

A.高压断路器

B.高压负荷开关

C.隔离开关

D.避雷器

参考答案：B

解析：

高压负荷开关与隔离开关一样，具有明显可见的断开间隙。具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但不能断开短路电流。

第527题 需用于频繁操作及有易燃易爆危险的场所，要求加工精度高，对其密封性能要求严的高压断路器，应选用（）。

A.多油断路器

B.少油断路器

C.六氟化硫断路器

D.空气断路器

参考答案：C

解析：

SF6断路器的操动机构主要采用弹簧、液压操动机构。SF6断路器适用于需频繁操作及有易燃易爆危险的场所，要求加工精度高，对其密封性能要求更严。

第528题 具有良好的非线性、动作迅速、残压低。通流容量大，无续流、结构简单、可靠性高、耐污能力强等优点，在电站及变电所中得到广泛应用的避雷器是（）。

A.碳化硅阀型避雷器

B.氧化锌避雷器

C.保护间隙避雷器

D.管型避雷器

参考答案：B

解析：

避雷器类型有：保护间隙避雷器、管型避雷器、阀型避雷器（有普通阀型避雷器FS、FZ型和磁吹阀型避雷器）、氧化锌避雷器。其中，氧化锌避雷器由于具有良好的非线性、动作迅速、残压低、通流容量大、无续流、结构简单、可靠性高、耐污能力强等优点，是传统碳化硅阀型避雷器的更新换代产品，在电站及变电所中得到了广泛的应用。保护间隙避雷器、管型避雷器在工厂变电所中使用较少。

第529题 具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但不能断开短路电流的高压变配电设备是（）。

A.高压负荷开关

B.高压隔离开关

C.真空断路器

D.SF6断路器

参考答案：A

解析：

高压负荷开关与隔离开关一样，具有明显可见的断开间隙。具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但不能断开短路电流。

第530题 建筑物及高层建筑物变电所宜采用的变压器形式有（）。

A.浇注式

B.油浸自冷式

C.油浸风冷式

D.充气式(SF6)

参考答案：AD

解析：

建筑物及高层建筑物变电所。这是民用建筑中经常采用的变电所形式，变压器一律采用干式变压器。而干式变压器有浇注式、开启式、充气式(SF6)等。

第531题 变压器室外安装时，安装在室外部分的有（）。

A.电压互感器

B.隔离开关

C.测量系统

D.保护系统开关柜

参考答案：AB

解析：

变压器、电压互感器、电流互感器、避雷器、隔离开关、断路器一般都装在室外。只有测量系统及保护系统开关柜、盘、屏等安装在室内。

第532题 郊区0.4kV室外架空导线应用的导线为（）。

A.光钢芯铝绞线

B.铜芯铝绞线

C.多芯铝绞绝缘线

D.多芯铜绞绝缘线

参考答案：C

解析：

郊区0.4kV室外架空线路应采用多芯铝绞绝缘导线。

第533题 电缆在室外可以直接埋地敷设，经过农田的电缆埋设深度不应小于（）m。

A.0.4

B.0.5

C.0.8

D.1.0

参考答案：D

解析：

电缆在室外直接埋地敷设。埋设深度一般为0.8m(设计有规定者按设计规定深度埋设)，经过农田的电缆埋设深度不应小于1m，埋地敷设的电缆必须是铠装并且有防腐保护层，裸钢带铠装电缆不允许埋地敷设。

第534题 电气线路工程中，电缆安装前进行检查试验，合格后进行敷设，对以上电缆应做的试验为（）。

A.直流耐压试验

B.交流耐压试验

C.局部放电试验

D.500V摇表检测

参考答案：AD

解析：

电缆安装前要进行检查，1kV以上的电缆要做直流耐压试验，1kV以下的电缆要用500V摇表测绝缘，检查合格后方可敷设。当对纸质油浸电缆的密封油怀疑时，应进行潮湿判断。直埋电缆、水底电缆应经直流耐压试验合格，充油电缆的油样试验合格。电缆敷设是，不应破坏电缆沟和隧道的防水层。

第535题 电气线路工程中电缆穿钢管敷设，正确的做法为（）。

A.每根管内只允许穿一根电缆

B.要求管道的内径为电缆外径的1.2～1.5倍

C.单芯电缆不允许穿入钢管内

D.敷设电缆管时应有0.1%的排水坡度

参考答案：ACD

解析：

电缆穿导管敷设。指整条电缆穿钢管敷设。先将管子敷设好（明设或暗设），再将电缆穿入管内，穿入管中电缆的数量应符合设计要求，要求管道的内径等于电缆外径的1.5～2倍，管子的两端应做喇叭口。交流单芯电缆不得单独穿入钢管内。敷设电缆管时应有0.1％的排水坡度。

第536题 在高层建筑中，环绕建筑周边设置的，具有防止侧向雷击作用的水平避雷装置是（）。

A.避雷网

B.避雷针

C.引下线

D.均压环

参考答案：D

解析：

均压环是高层建筑为防侧击雷而设计的环绕建筑物周边的水平避雷带。

第537题 防雷接地系统避雷针与引下线之间的连接方式应采用（）。

A.焊接连接

B.咬口连接

C.螺栓连接

D.铆接连接

参考答案：A

解析：

避雷针（带）与引下线之间的连接应采用焊接或热剂焊（放热焊接）。

第538题 在土壤条件极差的山石地区，避雷接地系统的接地设置安装正确的有（）。

A.接地极应垂直敷设

B.接地极应水平敷设

C.接地装置可采用非镀锌扁钢或圆钢

D.接地装置全部采用镀锌扁钢

参考答案：BD

解析：

在土壤条件极差的山石地区采用接地极水平敷设。要求接地装置全部采用镀锌扁钢，所有焊接点处均刷沥青。

第539题 接地系统中，户外接地母线大部分采用埋地敷设，其连接采用搭接焊，搭接长度要求为（）。

A.圆钢为直径的6倍

B.扁钢为厚度的2倍

C.扁钢为厚度的6倍

D.圆钢为厚度的2倍

参考答案：AB

解析：

户外接地母线大部分采用埋地敷设。接地线的连接采用搭接焊，其搭接长度是：扁钢为厚度的2倍(且至少3个棱连焊接)；圆钢为直径的6倍；圆钢与扁钢连接时，其长度为圆钢直径的6倍。

第540题 100m长的避雷引下线的工程量是（）m。

A.100

B.102.5

C.103.9

D.105

参考答案：C

解析：

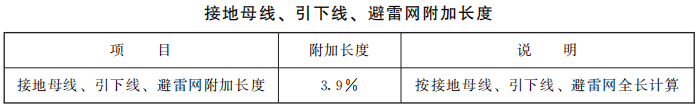

接地母线、引下线、避雷网附加长度见下表。
