2024年一级造价工程师《建设工程案例分析<安装>》章节习题（160题）
工程背景资料如下:

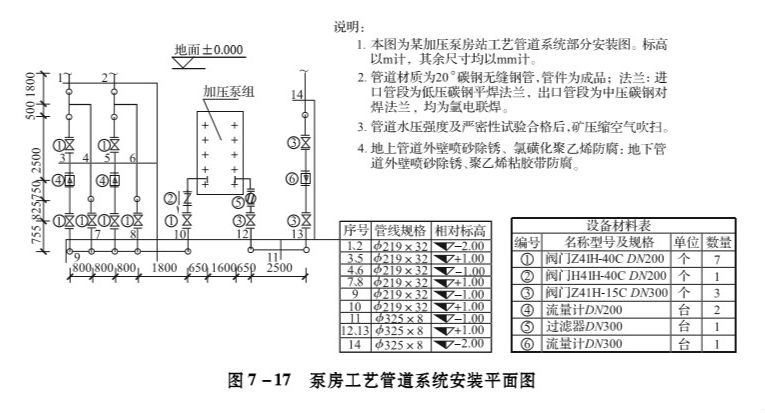

1.图7-17为某加压泵房工艺管道系统安装的截取图。
2.假设管道的清单工程量如下:低压管道:ϕ325×8管道长21m。中压管道:ϕ219×32管道长32m,ϕ168×24管道长23m,ϕ114×16管道长7m。
3.相关分部分项工程量清单统一项目编码见表7-57。

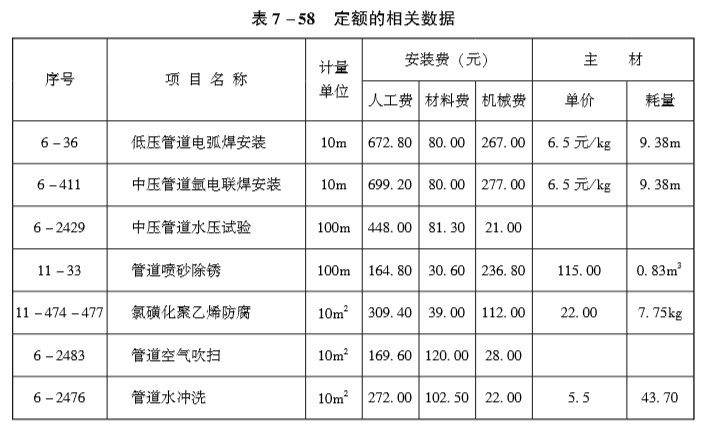

4.ϕ219×32碳钢管管道的相关定额见表7-58。
该工程的人工单价为80元/工日,管理费和利润分别是人工费的83%和35%。
问题:
1.按照图7-17所示内容,列式计算管道、管件安装项目的清单工程量。
2.按照背景资料2、3中给出的管道工程量和相关分部分项工程量清单统一编码,图7-17规定的管道安装技术要求及所示法兰数量,根据«通用安装工程工程量计算规范»GB50856—2013、«建设工程工程量清单计价规范»GB50500—2013规定,编制管道、法兰安装项目的分部分项工程量清单,填入表7-59“分部分项工程和单价措施项目清单与计价表”中。
3.按照背景资料4中的相关定额根据«通用安装工程工程量计算规范»GB50856—2013、«建设工程工程量清单计价规范»GB50500—2013规定,编制ϕ219×32管道(单重147.5kg/m)安装分部分项工程量清单“综合单价分析表”,填入表7-60中。
(数量栏保留三位小数,其余保留两位小数)
知识点：第七章 安装工程计量与计价
参考答案：↓
解析：
1.(1)ϕ325×8碳钢管道:
地下:1.8+0.5+2.0+1+2.5+1=8.8(m)
地上:1+2.5+0.75+0.825+0.755+1+1+0.755+0.825+0.755+0.65=10.81(m)
合计:8.8+10.81=19.61(m)
(2)ϕ219×32碳钢管道:
地下:(1.8+0.5+1+1)×2+(0.8+0.5+2.5+0.75+1)×2+0.8×3+1.8+1×5=28.9(m)
地上:(1+2.5+0.75+0.825+0.755+1)×2+(1+0.825+0.755+1)×2+1+0.755+0.825+0.75+0.65=24.8(m)
合计:28.9+24.8=53.70(m)
(3)管件:
DN300弯头:2+2+2+1=7(个)
DN200弯头:(2+2)×2+(1+2)×2+1×4+1+2+1=22(个)
三通:1×2+1×3=5(个)
2.
3.
