问题:

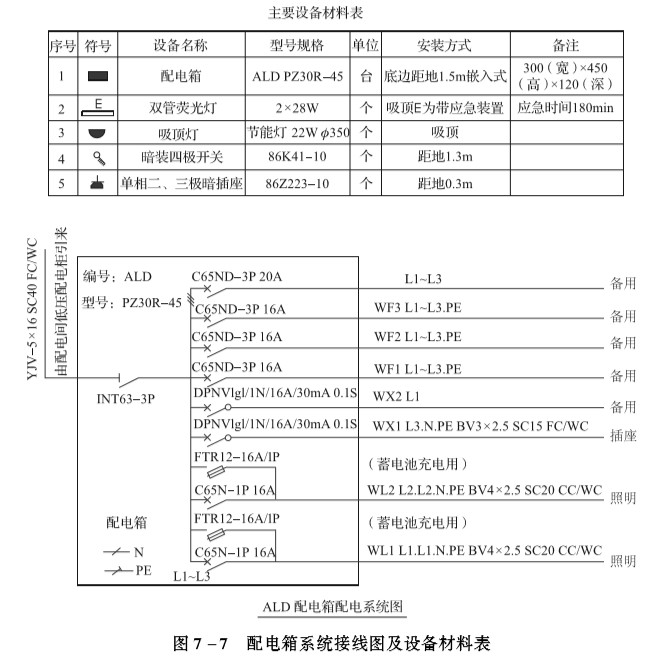

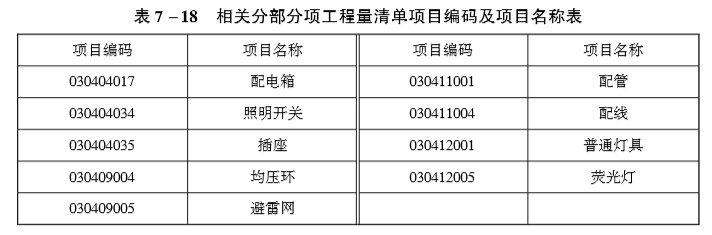

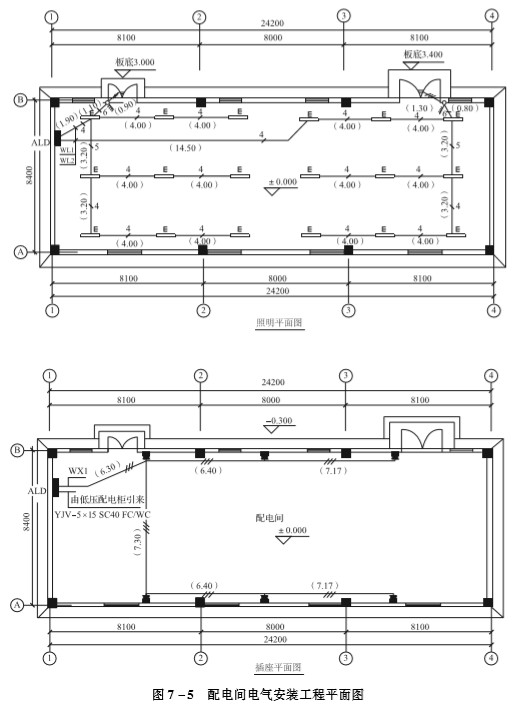

1.按照背景资料1~4和图7-5~图7-7所示内容,根据«建设工程工程量清单计价规范»GB50500—2013和«通用安装工程工程量计算规范»GB50856—2013的规定,计算各分部分项工程量,并将配管(SC15、SC20)、配线(BV2.5)、避雷网及均压环的工程量计算式与结果填写在指定位置;计算各分部分项工程的综合单价与合价,编制完成表7-19“分部分项工程和单价措施项目清单与计价表”。(答题时不考虑配电箱的进线管道和电缆,不考虑开关盒和灯头盒,防雷接地不考虑除避雷网、均压环以外的部分。)

2.假定该工程“沿女儿墙敷设的避雷网”清单工程量为80m,其余条件均不变,根据背景资料2中的相关数据,编制完成表7-20“综合单价分析表”。

(计算结果保留两位小数)

知识点：第七章 安装工程计量与计价

参考答案：↓

解析：

1.依据图纸进行工程量计算:

配电箱1个

五孔插座6个

暗装开关(四开)2个

吸顶灯2个

双管荧光灯18个

管、线(默认照明走顶板、插座走地面)

SC15:照明:

左墙开关到吸顶灯　4.4-1.3+0.05+0.9=4.05(m)

穿3根线4.05×3=12.15(m)

右墙开关到吸顶灯　4.4-1.3+0.05+1.3=4.45(m)

穿3根线4.45×3=13.35(m)

插座:

电箱到地面　1.5+0.05=1.55(m)　穿3根线1.55×3=4.65(m)

电箱预留3根线(0.3+0.45)×3=2.25(m)

插座水平管　6.3+6.4+7.17+7.3+6.4+7.17=40.74(m)

穿3根线40.74×3=122.22(m)

插座下立管{三管1个1×3×0.3=0.9二管3个3×2×0.3=1.8一管2个2×1×0.3=0.6}=3.3(m)　穿三根线3.3×3=9.9(m)

SC20:照明

WL1、WL2电箱到顶板　(4.4-1.5-0.45+0.05)×2=5(m)

穿4根线5×4=20(m)

电箱二组预留　(0.3+0.45)×4×2=6(m)

穿6根线的灯位到墙开关(左)

4.4-1.3+0.05+1.1=4.25(m)　穿6根线4.25×6=25.5(m)

穿6根线的灯位到墙开关(右)

4.4-1.3+0.05+0.8=3.95(m)　　穿6根线3.95×6=23.7(m)

穿5根线的水平管　3.2+3.2=6.4(m)穿5根线6.4×5=32(m)

穿4根线的水平管1.9+4+4+4+4+3.2+4+4+14.5+4+4+4+4+3.2+4+4=70.8(m)

穿4根线70.8×4=283.2(m)

合计:SC15:4.05+4.45+1.55+40.74+3.3=54.09(m)

SC20:5+4.25+3.95+6.4+70.8=90.4(m)

BV2.5线:12.15+13.35+4.65+2.25+122.22+9.9+20+6+25.5+23.7+32+283.2=554.92(m)

电箱接线3根的一组、4根的两组,共3+4×2=11(个头)

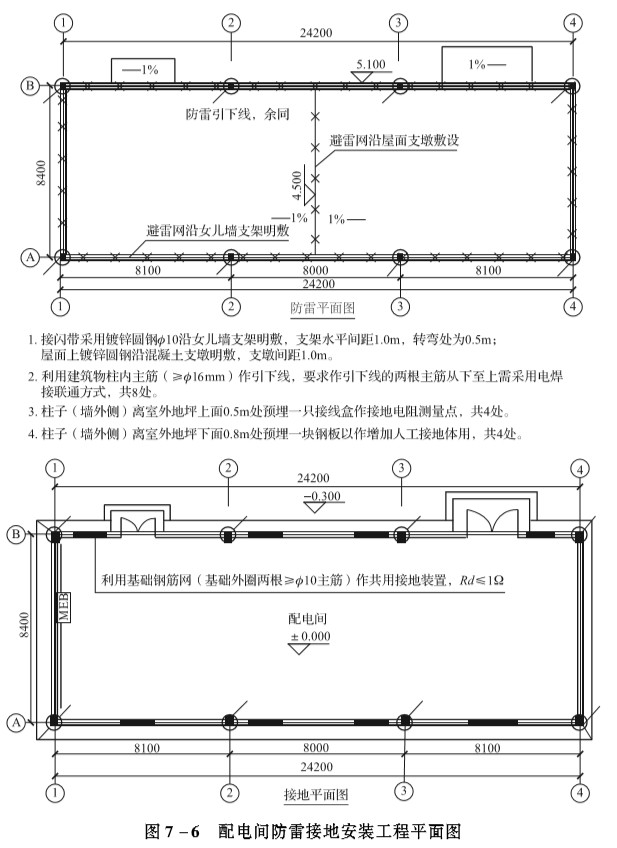

避雷网:支架(24.2+8.4)×2=65.2(m)

　　　　支墩(5.1-4.5)×2+8.4=9.6(m)

均压环:(24.2+8.4)×2×2=130.8(m)

综合单价计算:综合单价=人工费+定额材料费+机械费+主材及损耗+管理费+利润

配电箱:102.3+34.4+0+1500×(1+0%)+102.3×45%+102.3×15%+(1.2+1.44+1.2×45%+1.2×15%)×11=1735.04(元)

开关:7+0.8+0+15×(1+2%)+7×45%+7×15%=27.3(元)

插座:6.8+0.8+0+10×(1+2%)+6.8×45%+6.8×15%=21.88(元)

配管SC15:4.68+3.3+0+5.3×(1+3%)+4.68×45%+4.68×15%=16.25(元)

配管SC20:4.68+4.1+0+6.9×(1+3%)+4.68×45%+4.68×15%=18.70(元)

穿线BV2.5:0.81+0.15+0+1.6×(1+16%)+0.81×45%+0.81×15%=3.31(元)

吸顶灯:13.8+1.9+0+80×(1+1%)+13.8×45%+13.8×15%=104.78(元)

日光灯:17.5+1.5+0+120×(1+1%)+17.5×45%+17.5×15%=150.70(元)

支架避雷网:16.2+3.5+0.48+3.7×(1+5%)+(16.2+0.48)×45%+(16.2+0.48)×15%=34.08(元)

支墩避雷网:8.2+1.55+0.24+3.7×(1+5%)+(8.2+0.24)×45%+(8.2+0.24)×15%=18.94(元)

均压环:2.4+0.8+0.32+0×(1+0%)+(2.4+3.2)×45%+(2.4+3.2)×15%=5.55(元)

2.
