某建设项目由A公司施工总承包，A公司征得业主同意，把变电所及照明工程分包给B公司。
在设备、材料到达施工现场后，B公司项目部依据施工图纸和施工方案，对灯具、开关及插座的安装进行技术交底，灯具类型及安装高度（见表1-2）。在施工质量的检查中，监理工程师发现单相三孔插座的保护接地线（PE）在插座间串联连接（见图1），相线与中性线利用插座本体的接线端子转接供电。监理工程师要求返工，使用连接器对插座的保护接地线、相线和中性线进行分路连接，施工人员按要求整改后通过验收。

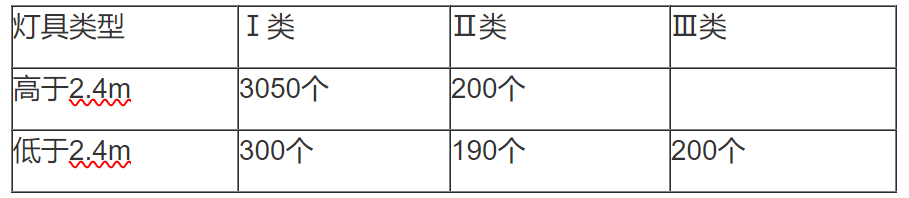

表1-2 照明灯具安装高度统计表
图1 保护接地线在插座间串联连接示意图
[1]本照明工程有多少个灯具外壳需要与保护导体连接？写出连接的要求。
[2]图1中的插座接线会有什么不良后果？画出正确的插座保护接地线连接的示意图。
知识点：2H314000 建筑机电工程施工技术
参考答案：↓
解析：
[1]本照明工程有3350个灯具外壳需要与保护导体连接，灯具外壳采用铜芯线与保护导体可靠连接，灯具外壳连接处应有接地标识，铜芯软导线的截面积应与进入灯具的电源线截面积相同。
[2]图1中插座接线的不良后果是：如果保护接地线在插座端子处虚接或断开会使故障点之后的插座失去保护接地功能。
正确的插座保护接地线连接示意图：
