2024年一级建造师《港口与航道工程管理与实务》章节精编习题（1653题）
某拟建方块码头，码头结构断面见图3-1，方块的型号共有8种，其中最重的G型方块尺寸为长6.24m，宽5.98m，高3.75m，相关的尺寸见图3-2和图3-3。
项目部在施工组织设计中，选择距本工程约15公里的某现有工作船码头及后方场地作为方块预制场，预制场沿码头前沿线长200m，垂直前沿线向后方宽50m。码头为板桩结构型式，安装有V350型橡胶护舷，橡胶护舷高度350mm，港池及航道水深满足施工船舶的施工要求。方块装船、安装拟采用500吨固定吊杆起重船，起重船的起重性能见表3。
工作船码头承载力较低，为保证安全，方块底胎需尽可能远离码头前沿。项目部为进行板桩码头受力稳定性验算，需根据G型方块重量、起重船吊装能力计算方块距离码头前沿的最大距离，确定该方块底胎的位置。G型方块吊具重量和底胎粘结力取203kN，混凝土重度为24.5kN/m3。
在施工过程中，方块安装需与棱体抛填相配合。
图3-1 码头结构断面示意图
图3-2 G型方块平面示意图
图3-3 G型方块剖面示意图

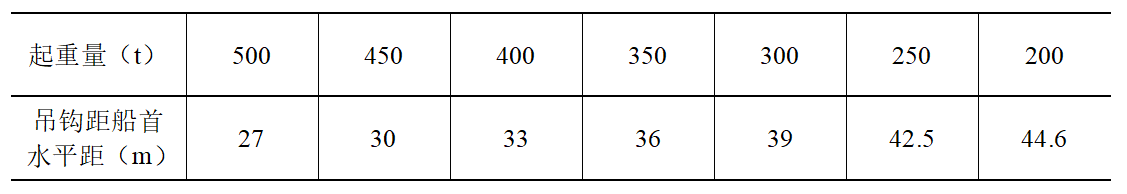

表3 起重船起重性能表
1．绘制本工程从基槽挖泥到方块安装完成的施工工艺流程图。
2．计算G型方块重心的水平投影点距离底边线的最小距离（计算结果四舍五入保留两位小数）。
3．计算确定起重船吊运G型方块时，方块重心与码头前沿的最大距离（1t＝9.8kN，计算结果四舍五入保留两位小数）。
4．写出方块安装的施工要点。
5．起重吊装作业中的水下吊装构件应符合哪些安全规定？
知识点：综合测试题
参考答案：↓
解析：
1．
2．（1）方块重量=24.5×131.71=3226.90kN。
（2）重心距离方块边线最短距离：
3．（1）吊重量=3226.90+203=3429.90kN。
（2）查表得吊重3430kN时吊沟距船首的水平距离：36m。
（3）因存在护舷，方块重心到码头边线最大距离为36-0.35=35.65m。
4． （1）安装前，必须对检查基床和检查预制件，不符合技术要求时应修整和清理。
（2）方块装驳前，方块顶面上的清理杂物和底面的清理粘底物以免方块安装不稳。
（3）方块装驳和从驳船上吊取方块要对称装和取，并且后安装的先装放在驳船里面，先安装的后装放在驳船外边。
（4）当运距较远，又可能遇到有风浪时，装船时要采取固定措施，以防止方块之间相互碰撞。
（5）一般在第一块方块的位置先粗安装一块，以它依托安装第二块。
（6）然后以第二块方块为依托，重新吊安装第一块方块。
5． （1）构件入水后，应服从潜水人员的指挥。指挥信号不明，不得移船或动钩。
（2）构件的升降、回转速度应缓慢，不得砸、碰水下构件或船舶锚缆。
（3）水下构件吊装完毕，应待潜水员解开吊具、避至安全水域，潜水员发出指令后方可起升吊钩或移船。
