某高桩码头桩基结构采用Ф1000mm 预应力混凝土管桩，混凝土强度为 C80，管桩的规格、性能见下表，码头结构断面如下图所示。
正式工程开工前，项目部做了施工部署和安排，进行了桩的试打动力检测，选定了桩锤型号，确定锤击拉应力标准值为9MPa、总压应力标准值为 25MPa；针对沉桩、桩帽和横梁现浇混凝土、安装梁板三项施工作业，沿码头长度方向划分了三个施工作业区段，施工顺序为一区段、二区段、三区段，为了避免施工干扰、影响施工质量，规定一个施工作业区段在同一时段内只能进行一项施工作业；现场组织了一艘打桩船、一艘起重安装船、一个钢筋模板混凝土施工队；三个作业区段施工内容和相应作业时间见下表，其中现浇混凝土作业时间中已包含其达到设计强度所需时间。项目部精心组织施工，保证了每项施工作业连续施工。
根据《水运工程混凝土结构设计规范》JTS 151—2011，C80 混凝土轴心抗压强度设计
值为35.9MPa、轴心抗拉强度设计值为 2.22MPa。

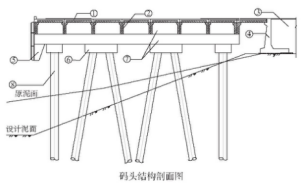

（1）写出码头结构剖面图中各编号的结构名称。
（2）高桩码头预制构件多层堆放层数应根据哪些参数和因素确定？
（3）验算本工程打桩应力，并判断其是否满足沉桩过程中控制桩身裂损的要求。
（4）复制下表到答题卡，用单实线画出本工程三项施工作业的施工计划横道图，并用双实线标示出关键线路。
知识点：综合测试题
参考答案：↓
解析：
（1）① 面板；② 纵梁；③ 回填料、土（回填）；④ 挡土墙；⑤ 靠船构件；⑥ 桩帽；
⑦ 横梁；⑧ 桩基。
（2）构件强度、地基承载力、垫木强度、存放稳定性。
（3）锤击沉桩拉应力应满足式 1 要求：
γsσs ＜＜ ft ＋ σpc/γpc 式 1
∵ γsσs ＝ 1.15×9 ＝ 10.35
ft ＋ σpc/γpc ＝ 2.22 ＋ 9.46/1.0 ＝ 11.68
∴ 锤击沉桩拉应力满足式 1 要求。
锤击沉桩压应力应满足式2 要求：
γspσp ≤ fc 式 2
∵ γspσp ＝ 1.1×25 ＝ 27.5
fc ＝ 35.9
∴ 锤击沉桩压应力满足式 2 要求。
则打桩应力满足桩身裂损控制要求。
（4）施工进度计划横道图如下图所示。
