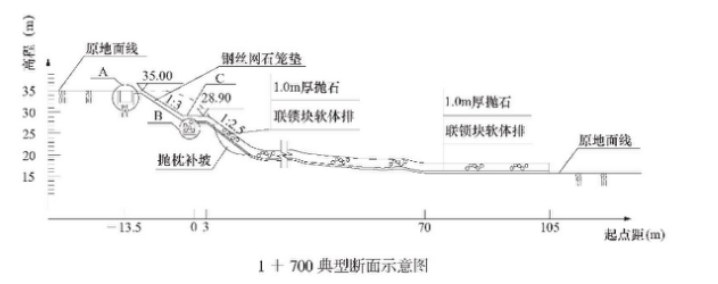

某内河航道整治护岸工程，施工主要内容有：土方开挖、钢丝网石笼垫护坡、脚槽开挖、脚槽砌石、浆砌石坡顶明沟、干砌石枯水平台、混凝土联锁块软体排护底、抛压排石及对水下原始地形坡比陡于1︰2.5 的区域抛枕补坡。其中护底排设计搭接宽度为 6m，补坡要在沉排前实施，最后进行坡顶明沟施工。1 ＋ 700 典型断面示意图如下图所示。
根据施工计划，项目部于某年10 月 1 日开始水上沉混凝土联锁块软体排。10 月 18 日，在进行1 ＋ 700 断面沉排施工时，施工至 70m 处出现排体撕裂，铺排船随即停止施工，经测量撕排处泥面高程为16.5m（黄海平均海平面，下同）。项目部上报补排方案，经监理批准后，于10 月 20 日进行了补排施工。10 月份施工区实测水位过程线如下图所示。

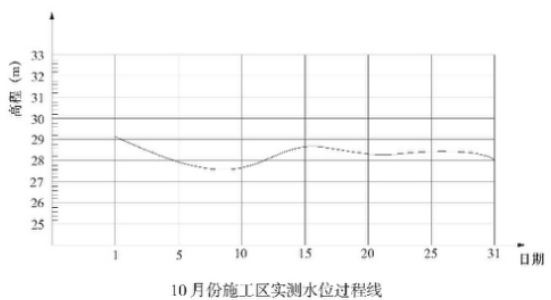

10 月份施工区实测水位过程线
施工过程中，水运工程质量安全督查组对施工单位进行了质量安全督查，施工单位按照督查反馈意见和要求，在限期内逐一进行了整改落实。
（1）写出 1 ＋ 700 典型断面示意图中 A、B、C 各部位的名称，并画出本工程施工流程图。
（2）写出本工程宜采用的沉排方向。计算出相邻排体搭接宽度允许偏差值。
（3）1 ＋ 700 断面排体撕裂处补排施工，其纵向搭接长度至少是多少 m？说明理由。
（4）本工程沉排施工排头宜如何固定？1 ＋ 700 断面处补排施工时排头如何固定？
（5）水运工程项目质量安全督查分为哪几类？就软体排实体质量督查的抽检指标项有哪些？
知识点：实务操作和案例分析题
参考答案：↓
解析：
1）名称：
A：坡顶明沟（或浆砌石坡顶明沟）；B：脚槽（或脚槽砌石）；C：枯水平台。
施工流程图如下：
（3）1 ＋ 700 断面排体撕裂处补排纵向搭接长度最小应为 15m。
理由如下：因撕排处原始地形高程16.5m，补排当日，根据 10 月份施工区实测水位过程线，20 日水位高程约为 28.2m，水深 28.2－16.5 ＝ 11.7m。根据《航道整治工程施工规范》JTS 224—2016，沉排过程中出现排体应从撕排处起算，水深在 10m ≤ h ＜ 15m 时，补排最小纵向搭接长度15m。
（4）本工程沉排施工排头固定宜采用：
1）直接埋入枯水平台内侧的脚槽内。
2）在稳定的岸坡打入木桩，并采用绳索固定。
3）1 ＋ 700 断面处补排施工时，因远离岸坡，补排排头宜采用系排梁固定。
（5）
1）水运工程质量安全督查分类：专项督查；综合督查。
2）抽检指标项有：软体排缝制偏差；压载物厚度或数量。
