2024年一级建造师《港口与航道工程管理与实务》章节精编习题（1653题）

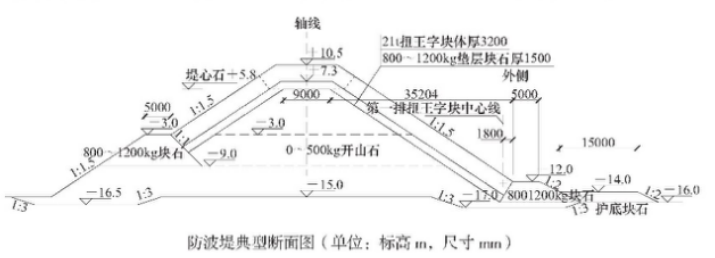

某电厂抛石斜坡防波堤总长 1200m，堤根与陆地相接，堤头处海床面标高为-16.0m（当地理论深度基准面，下同），典型断面如下图所示，其设计低水位为＋0.76m，设计高水位为+5.81m。防波堤所处海域平时会出现1.5~2.0m 的波浪，且会受台风影响。
项目部在编制施工组织设计时，堤身块石采用水上抛填和陆上填筑相结合的施工方式，扭王字块采用陆上履带式起重机进行安装，水上抛填块石与陆上填筑块石的施工分界面标高为-3.0m。根据界面划分，施工组织设计中属于水上抛填块石的施工内容有：外坡-3.0m以下垫层块石抛填、-9.0m以下堤心石抛填、内坡棱体块石抛填、外坡棱体块石抛填、-9.0~-3.0m堤心石抛填和护底块石抛填等。
扭王字块安装和水上抛填块石可供选用的自有船舶机械设备见下表，项目部综合考虑现场作业条件和施工效率，选择了施工船舶机械设备，并落实了施工船舶防台锚地。扭王字块分+5.8m 以下和+5.8m以上两部分，均采用280t履带式起重机讲行安装，履带式起重机安装扭王字块时驻位于经整平的+5.8m标高处的堤心石及垫层块石临时通道上。临时通道整平前堤心石及垫层块石已填筑并理坡至+5.8m标高，履带式起重机安装扭王字块的机位布置要求是：腹带长边平行于防波堤轴线且履带边距坡肩边线的安全距离不小于1m。
280t履带式起重机的履带长9544mm×宽1200mm×高1400mm，吊装和移动行走状态下，两条履带的中心距为6400mm，履带式起重机的起重性能见下表。
（1）绘制水上抛填块石施工工艺流程图。
（2）写出＋ 5.8m 以下和＋ 5.8m 以上两部分扭王字块安装的纵向施工顺序。
（3）根据施工单位自有船舶机械设备表，堤心石水上粗抛和垫层块石水上抛填施工选用的船舶机械设备分别是什么？
（4）计算临时通道总宽，并分析280t履带式起重机能否安装外坡第一排扭王字块？（不计吊索具重量，计算结果精确至mm）
（5）选择船舶防台锚地应考虑哪些因素？
知识点：实务操作和案例分析题
参考答案：↓
解析：
（1）
水上抛填块石施工工艺流程图
（2）
＋5.8m 以下扭王字块安装由堤根往堤头（由岸向海）方向推进；
＋5.8m 以上扭王字块安装则由堤头往堤根（由海向岸）方向逐段推进。
（3）
堤心石水上粗抛施工选用的船舶机械设备是自航开体驳和定位方驳。
垫层块石水上抛填施工选用的船舶机械设备是自航平板驳＋挖掘机和定位方驳。
（4）
＋5.8m 标高堤心石及垫层块石顶面总宽：
外坡第一排扭王字块中心距280t 履带式起重机转轴中心的最小距离（或幅度）是：35.204－2.704－1.8 ＋ 1.0 ＋（6.4 ＋ 1.2）÷2 ＝ 35.5m。
对照280t 履带式起重机（臂长 48m）起重性能表：幅度 36m 时对应起重量是 21.1t ＞21t，结论是：自有 280t 履带式起重机能安装外坡第一排扭王字块。
（5）
1）满足施工现场船舶、设施的水深要求；
2）在施工作业区或靠近施工作业区的水域；
3）周围无障碍物的环抱式港湾、水道；
4）有消除或减弱涌浪的天然屏障或人工屏障的水域；
5）有足够回旋距离的水域；
6）泥或泥沙混合的底质；
7）流速平缓；
8）便于通信联系和应急抢险救助。
