某工程公司采用EPC方式承包一供热站安装工程。工程内容包括换热器、疏水泵、管道、电气及自动化安装等。
取源部件到货后,工程公司进行取源部件的安装。压力取源部件的取压点选择范围(见图1-1),温度取源部件在管道上开孔焊接安装(见图1-2),在准备系统水压试验时,温度取源部件的安装被监理要求整改。

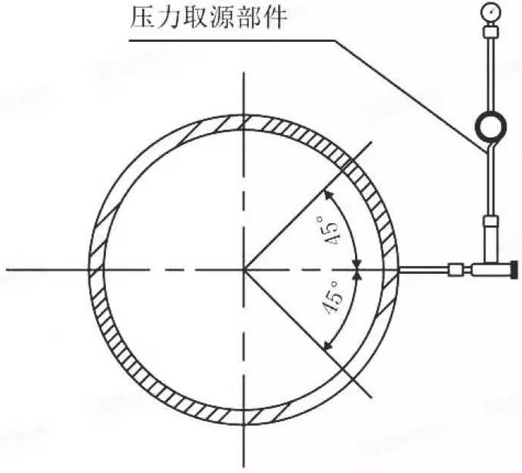

图1-1压力取源部件安装范围示意图

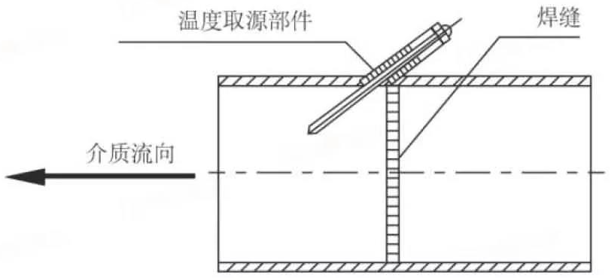

图1-2温度取源部件安装示意图
图1-1的取压点范围适用何种介质管道?说明温度取源部件安装被监理要求整改的理由。
知识点：1H413000 工业机电工程安装技术
参考答案：↓
解析：
参考答案
1.
(1)蒸汽介质的管道。(1分)
(2)理由一:温度取源部件顺着物料流向安装。(1分)
正确做法:温度取源部件与管道呈倾斜角度安装时,宜逆着物料流向,取源部件轴线应与管道轴线相交。(1分)
理由二:温度取源部件在管道的焊缝上开孔焊接。(1分)
正确做法:安装取源部件时,不应在设备或管道的焊缝及其边缘上开孔及焊接。(1分)
【解析】本题考查1H413062 自动化仪表线路及管路安装要求 取源部件安装要求——温度取源部件安装+压力取源部件安装。
