某安装公司中标一机电工程项目，承包内容有工艺设备及管道工程，暖通工程、电气工程和给排水工程。安装公司项目部进场后，进行了成本分析，并将计划成本向施工人员进行交底；依据施工总进度计划，组织施工，合理安排人员，材料、机械等，使工程按合同要求进行。

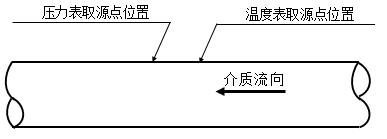

在设备机房施工期间，现场监理工程师发现某工艺管道取源部件的安装位置如图9所示，认为该安装位置不符合规范要求，要求项目部整改。
图9 取源部件安装位置示意图
施工期间，露天水平管道绝热施工验收合格后，进行金属薄钢板保护层施工时，施工人员未严格按照技术交底文件施工，水平管道纵向接缝不符合规范规定，被责令改正。
1.图9中气体管道压力表与温度表取源部件位置是否正确？说明理由。蒸汽管道的压力表取压点安装方位有何要求？
2.管道绝热按用途可分为哪几种类型？水平管道金属保护层的纵向接缝应如何搭接？
知识点：1H413000 工业机电工程安装技术
参考答案：↓
解析：
【参考答案】
1.(1)气体管道压力表与温度取源部件位置不正确。
理由：压力取源部件应安装在温度取源部件的上游侧。
(2)测量蒸汽压力时，取压点的方位在管道的上半部，或者下半部与管道水平中心线成0～45°夹角的范围内。
2.（1）管道绝热按其用途可分为保温、保冷、加热保护三种类型。
（2）水平管道金属保护层的纵向接缝纵向接缝位置，应在两侧搭接，并应缝口朝下。
