一级造价工程师《建设工程案例分析》考试题库（33题）
Ⅲ.电气安装工程
某化工厂合成车间动力安装工程，如图6.Ⅲ所示。
1．AP1为定型动力配电箱，电源由室外电缆引入，基础型钢采用10#槽钢（单位重量为10㎏/m）
2．所有埋地管标高均为-0.2m，其至AP1动力配电箱出口处的管口高出地坪0.1m，设备基础顶标高为+0.5m，埋地管管口高出基础项面0.1m，导线出管口后的预留长度为1m，并安装1根同口径0.8m长的金属软管。
3．木制配电板引至滑触线的管、线与其电源管、线相同，其至滑触线处管口标高为+6m，导线出管口后的预留长度为1m.
4．滑触线支架采用螺栓固定，两端设置信号灯。滑触线伸出两端支架的长度为1m.

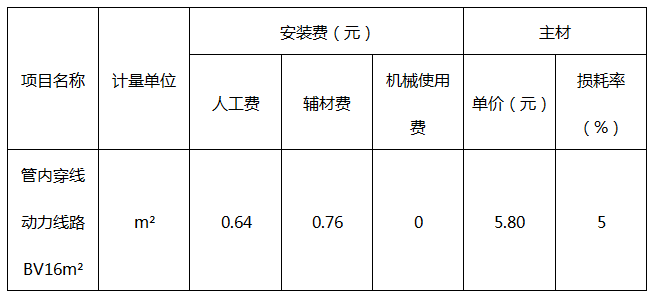

5．表中数据为计算该动力工程的相关费用：
管理费和利润分别按人工费的55％和45％计。
6.分部分项工程景清单的统一编码为：
根据图示内容和（（建设工程工程量清单计价规范势的规定，计算相关工程量和编制分部分项工程量清单。将配管、配线和滑触线的计算式填入答题纸上的相应位置，并填写答题纸表6.Ⅲ.1“分部分项工程量清单”。
（计算过程和结果均保留两位小数）
知识点：第三章 工程计量与计价
参考答案：见解析
解析：
Ⅲ. 电气安装工程
问题1: （27分）
1. 钢管ф32工程量计算：
（0.1+0.2+7+0.2+1.5）+（6-1.5-0.5）=9+4=13（m） （3分）
2. 钢管ф50工程量计算：
25+17+（0.2+0.5+0.1+0.2+0.1）Х2=42+2.2=44.2（m） （3分）
3. 导线BV16mm2工程量计算:
（13+（1.7+0.8）+0.5+0.3×2+1）×4=70.4（m） （3分）
4. 导线BV50mm2工程量计算:
（44.2+（1.7+0.8+1）×2）×4=204.8（m） （3分）
5. 角钢滑触线L50Х50Х5工程量计算：
（7Х3+1+1）Х3=69（m） （3分）
表6.Ⅲ.1 分部分项工程量清单
工程项目：合成车间动力工程
【考查知识点】分部分项工程量清单
