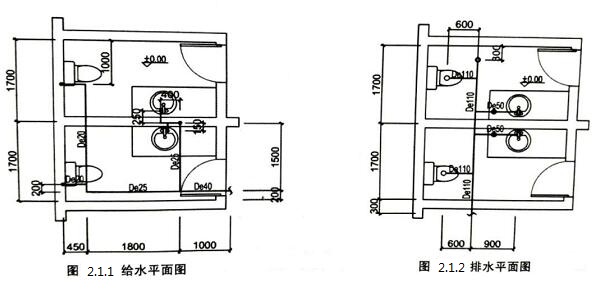

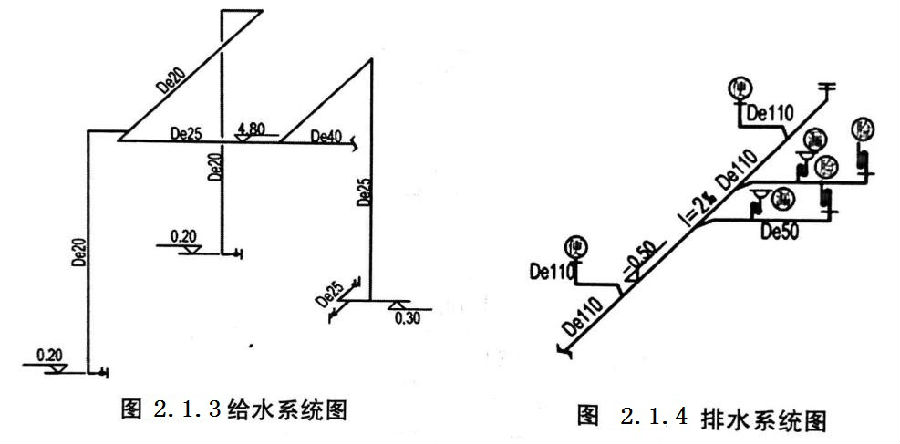

1. 某图书馆给排水工程平面图和系统图，分别如图2.1.1、图2.1.2、图2.1.3、图2.1.4所示。

2.

3.

说明:

（1）给水管采用白色PP-R给水塑料管及管件，热熔连接，管材公称压力不小于1.0Mpa

（2）洁具采用节水型器具。

（3）管道支架采用角钢40×4,合计2m，角钢40×4的理论重量为2.422kg/m。安装管道所发生的管卡和托钩不子考虑。

（4）排水管采用U-PVC塑料管，承插粘接。

（5）地漏采用防返溢地漏，水封高度大于或等于50mm。

（6）所有排水点垂直预留高度按500mm计算。

（7）所有管道敷设前已经考虑到预埋预留，故本项目不考虑套管、土石方的工作内容。

2.图例与材料明细表，见表2.1.1。

表 2.1.1  图例与材料明细表

3.根据某省计价相关规定，分部分项工程和单价措施清单统一编码，见表2.1.2。

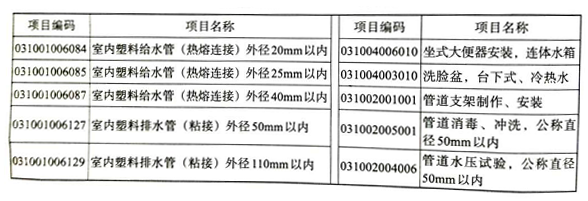

表2.1.2 分部分项工程和单价措施清单统一编码

4.给排水分项工程相关费用表，见表2.1.3。

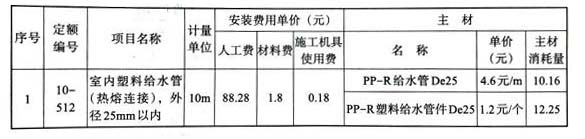

表2.1.3  分项工程相关费表

问题:

1.根据图2.1.1、图2.1.2、图2.1.3、 图2.1.4所示内容，列式计算给水管、排水管、大便器、洗手盆、管道支架、管道消毒冲洗的工程量。将计算过程填入“工程量计算表”2.1.4 中。

表2.1.4  工程量计算表

2.根据表2.1.2和规范要求，编制给水管、排水管的分部分项工程和单价措施项目清单与计价表，填入表2.1.5中 (只列清单)。

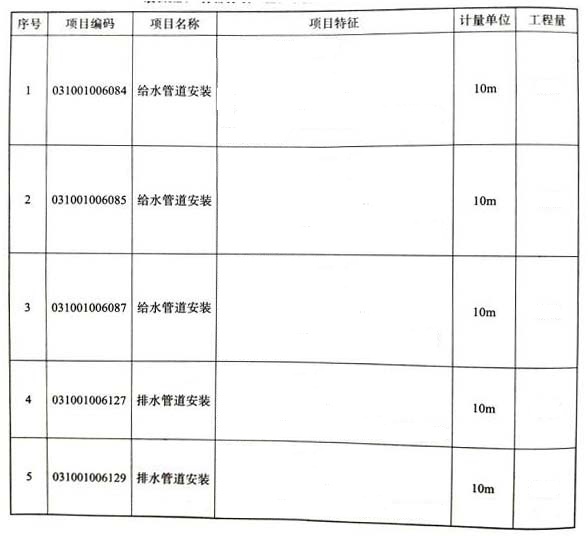

表2.1.5 分部分项工程和单价措施项目清单与计价表

3.根据《通用安装工程定额》及表2.1.3所给数据编制PP-R给水管De25的综合单价分析表，填入表2.1.6中。 表2.1.3中费用均不含可抵扣的增值税进项税额。人工单价合计工日103.01元/工日，管理费和利润分别按(人工费+机械费)之和的15%和10%计取，风险费用不予考虑。

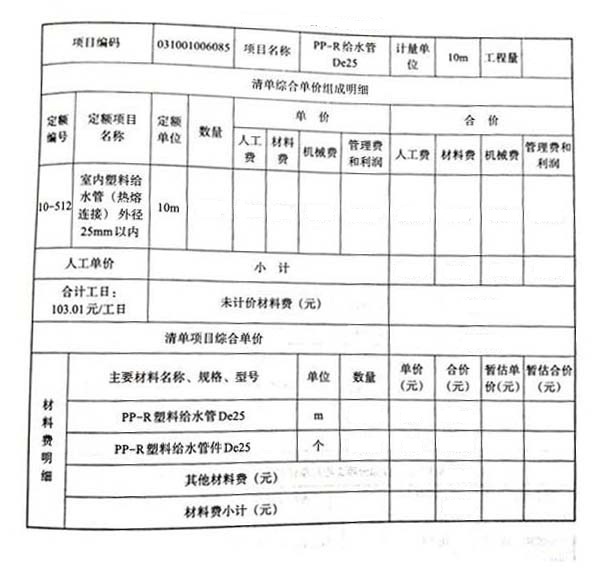

表2.1.6  综合单价分析表
