二级造价工程《计量与计价实务》（安装）试题题库（222题）

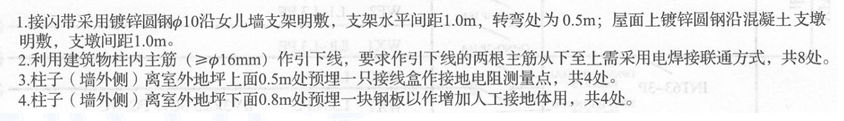

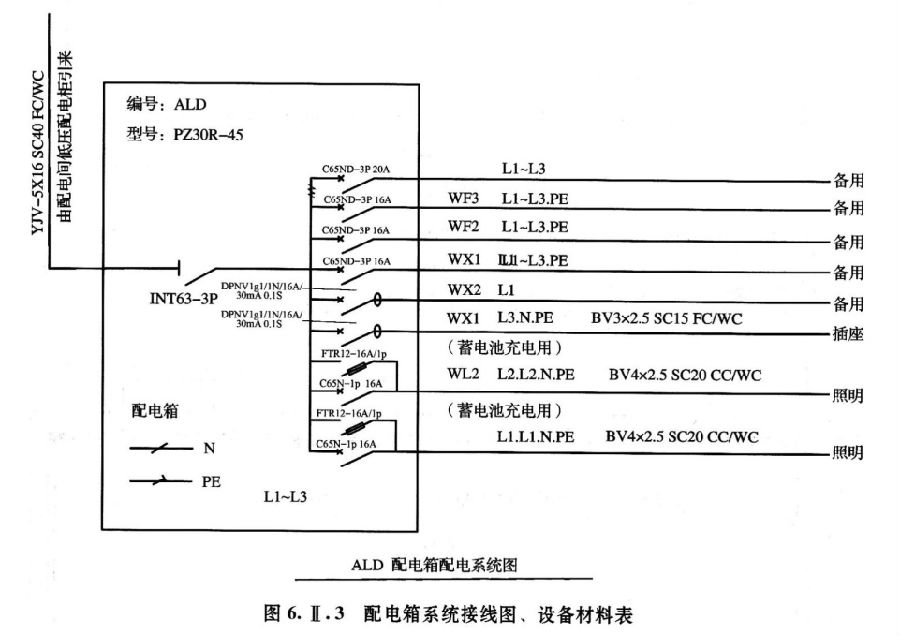

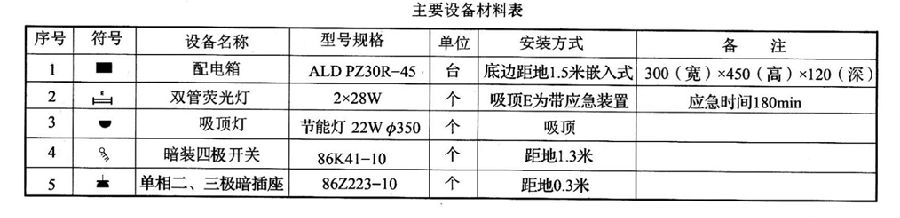

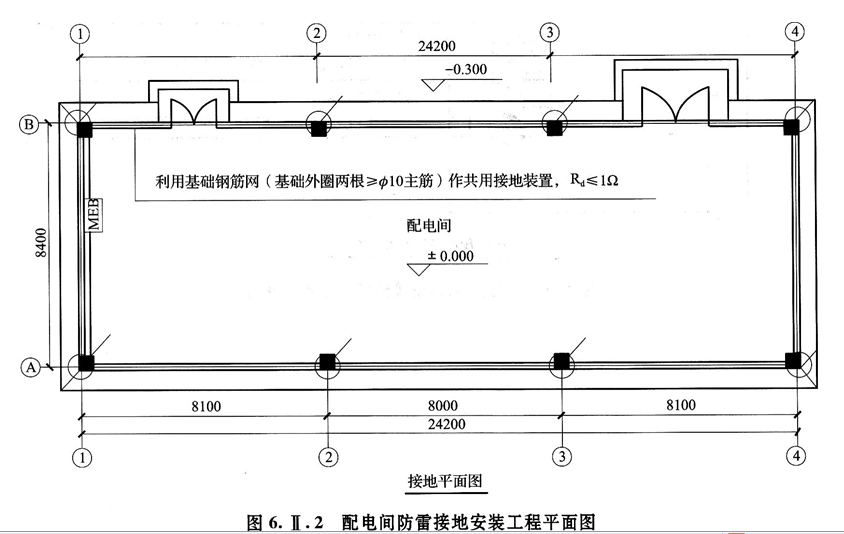

1.图6·Ⅱ·1为某配电间电气安装工程平面图、图6·Ⅱ·2为防雷接地安装工程平面图、图6·Ⅱ·3为配电箱系统接线图及设备材料表。该建筑物为单层平屋面砖、混凝土结构，建筑物室内净高为4.40m。
图中括号内数字表示线路水平长度，配管进入地面或顶板内深度均按0.05m；穿管规格：2~3根BV2.5穿SC15,4～6根BV2.5穿SC20，其余按系统接线图。

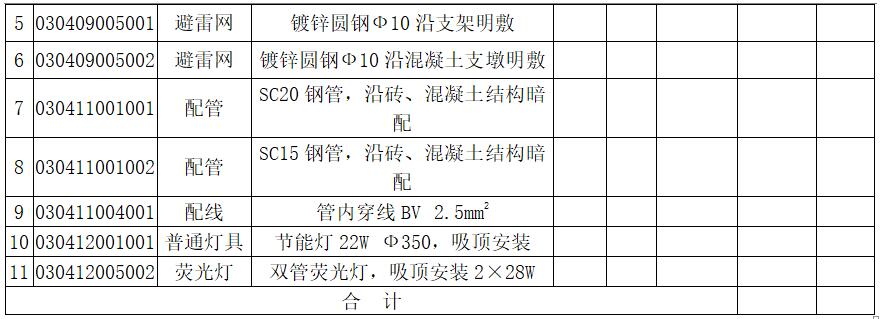

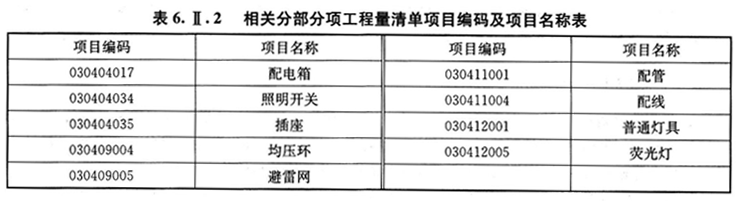

2.相关分部分项工程量清单项目编码及项目名称见表6.Ⅱ.2
【问题】
按照背景资料1-2和图6.Ⅰ.1~6.Ⅱ.3所示内容，根据《建设工程工程量清单计价规范》GB 50500-2013 和《通用安装工程工程量计算规范》GB 50856- 2013 的规定，计算各分部分项工程量，并将配管（SC15、SC20）、配线（BV2.5）、避雷网及均压环的工程量计算式与结果填写在答题卡指定位置 （答题时不考虑配电箱的进线管道和电缆，不考虑开关盒和灯头盒，防雷接地不考虑除避雷网、均压环以外的部分）。
见背景资料
知识点：第二章 安装工程计量
参考答案：见解析
解析：
1.照明回路WL1:
（1）钢管SC20工程量计算：
（4.4-1.5-0.45+0.05）+1.9+（4+4）×3+3.2（5根）+3.2+1.10（6根）+（4.4-1.3+0.05）（6根）=39.05（m）
上式中未标注的管内穿4根线
（2）钢管SC15（穿3根）工程量计算：0.9+（3-1.3+0.05）=2.65（m）
（3）管内穿2.5mm2线：
（0.3+0.45）×4 +[（4.4-1.5-0.45+0.05）+1.9+（4+4）×3+3.2] ×4+ 3.2×5+[1.10+（4.4-1.3+0.05）]×6+ [0.9+（3-1.3+0.05）]×3=3+126.4+16+25.5+7.95=178.85 （m）
2.照明回路WL2:
（1）钢管SC20工程量计算：
（4.4-1.5-0.45+0.05）+14.5+（4+4）×3+3.2（5根）+3.2+0.8（6根）+（4.4-1.3+0.05）（6根）=51.35（m）
上式中未标注的管内穿4根线
（2）钢管SC15（穿3根）工程量计算：1.3+（3.4-1.3+0.05）=3.45（m）
（3）管内穿2.5mm2线：
（0.3+0.45）×4 +[（4.4-1.5-0.45+0.05）+14.5+（4+4）×3+3.2] ×4+ 3.2×5+[0.8+（4.4-1.3+0.05）]×6+ [1.3+（3.4-1.3+0.05）]×3=3+176.8+816+23.7+10.3516.35=229.85（m）
3.插座回路WX1：
（1）钢管SC15工程量计算：
（1.5+0.05）+6.3+（0.05+0.3）×3+6.4+（0.05+0.3）×2+7.17+（0.05+0.3）+7.3+（0.05+0.3）×2+6.4+（0.05+0.3）×2+7.17+（0.05+0.3）=46.14（m）
或者（1.5+0.05）+6.3+7.3+（6.4+7.17）×2+（0.05+0.3）×11=46.14（m）
（2）管内穿2.5mm2线：
（0.3+0.45）×3 +[（1.5+0.05）+6.3+7.3+（6.4+7.17）×2+（0.05+0.3）×11] ×3=2.25+138.24=140.67（m）
照明和插座回路的钢管SC20合计：39.05+51.35=90.40（m）
照明和插座回路的钢管SC15合计：2.65+3.45+46.14=52.24（m）
管内穿线BV2.5mm2合计：178.85+229.85+140.67=549.37（m）

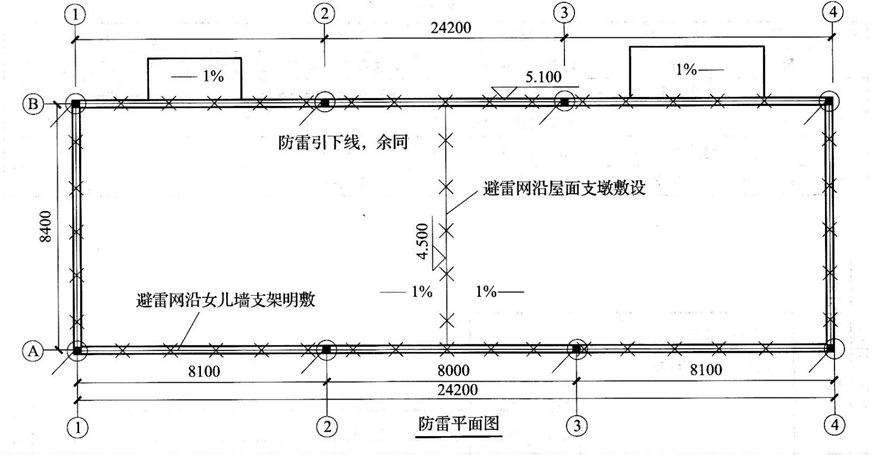

4.避雷网工程量：
沿支架明敷[24.2×2+8.4×2+（5.1-4.5）×2] ×（1+3.9%）=68.99（m）
沿混凝土支墩明敷8.4 ×（1+3.9%）=8.73（m）
5.均压环工程量：
24.2×2+8.4×2=65.2（m）
