某控制室照明系统有关背景资料如下:
（1）某控制室照明系统中I回路平面图及相关资料如图1.1所示。
说明:
①照明配电箱AZM由本层总配电箱引来，配电箱为嵌入式安装。
②管路均为镀锌钢管DN15沿墙、楼板暗配,顶管敷设标高4. 5m，管内穿绝缘导线NHBV-2.5mm2
③配管水平长度见括号数字，单位为m。
④图示中凡是未标注线芯的均为2根线。
（2）照明工程相关的分部分项工程量清单统一项目编码见表1.2

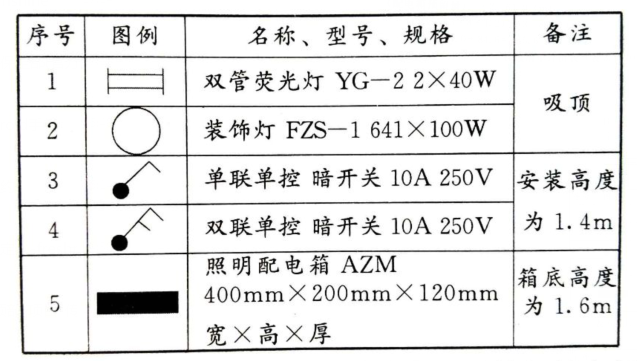

（b）相关资料
图1.1 控制室照明系统中Ⅰ回路平面图及相关资料
1.根据图1.1所示，列式计算电气配管、电气配线的工程量。
2.根据图1.1、表1.2，按《通用安装工程工程量清单计算规范》计算分部分项工程量，填写照明工程的分部分项工程量清单。
知识点：第二章 安装工程计量
参考答案：见解析
解析：
1.计算分部分项工程量
（1）镀锌钢管DN15工程量
（4.5-1.6-0.2）（配电箱竖向）+（4.5-1.4）（西侧开关竖向）+（4+3+6+3×8+5+4.2+3）（水平）+（4.5-1.4）（东侧开关竖向）=58.1m
（2）耐火绝缘导线NHBV-2.5mm2工程量
二线: [（4.5-1.6-0.2）+4+3+6+5+3+（4.5-1.4）×2+（0.4+0.2）（配电箱预留量）]×2=61.0 （m）
三线:（3×8+4.2）×3=84.6（m）
小计: 61.0+84.6=145.6（m）
2.编写分部分项工程量清单
