(二)支架立柱构造与安装

    1.梁式或析架式支架的构造与安装应符合下列规定:

    1)采用仲缩式析架时，其搭接长度不得小于500mm，上下弦连接销钉规格、数量应按设计规定，并应采用不少于2个U形卡或钢销钉销紧，2个U形卡距或销距不得小于400m。

    2)安装的梁式或析架式支架的间距设置应与模板设计图一致。

    3)支承梁式或桁架式支架的建筑结构应具有足够强度，否则，应另设立柱支撑。

    4)若桁架采用多榀成组排放，在下弦折角处必须加设水平撑。

    2.工具式立柱支撑的构造与安装应符合下列规定:

    1)工具式钢管单立柱支撑的间距应符合支撑设计的规定。

    2)立柱不得接长使用。

    3)所有夹具、螺栓、销子和其他配件应处在闭合或拧紧的位置。

    4)立杆及水平拉杆构造应符合JGJ 162-2008第6.1.9条的规定。

    3.木立柱支撑的构造与安装应符合下列规定:

    1)木立柱宜选用整料，当不能满足要求时，立柱的接头不宜超过1个，并应采用对接夹板接头方式。立柱底部可采用垫块垫高，但不得采用单码砖垫高，垫高高度不得超过300mm。

    2)木立柱底部与垫木之间应设置硬木对角楔调整标高，并应用铁钉将其固定在垫木上。

    3)木立柱间距、扫地杆、水平拉杆、剪刀撑的设置应符合JGJ 162-2008第6.1.9条的规定，严禁使用板皮替代规定的拉杆。

    4)所有单立柱支撑应在底垫木和梁底模板的中心，并应与底部垫木和顶部梁底模板紧密接触，且不得承受偏心荷载。

    5)当仅为单排立柱时，应在单排立柱的两边短隔3m加设斜支撑，且每边不得少于2根，斜支撑与地面的夹角应为60°。

    4.当采用扣件式钢管作立柱支撑时，其构造与安装应符合下列规定:

    1)钢管规格、间距、扣件应符合设计要求。每根立柱底部应设置底座及垫板，垫板厚度不得小子50mm。

    2)钢管支架立柱间距、扫地杆、水平拉杆、剪刀撑的设置应符合JGJ 162-2008第6.1.9条的规定。当立柱底部不在同一高度时，高处的纵向扫地杆应向低处延长不少于2跨，高低差不得大于1m，立柱距边坡上方边缘不得小于0. 5m。

    3)立柱接长严禁搭接，必须采用对接扣件连接，相邻两立柱的对接接头不得在同步内，且对接接头沿竖向错开的距离不宜小于500mm，各接头中心距主节点不宜大于步距的1/3。

    4)严禁将上段的钢管立柱与下段钢管立柱错开固定在水平拉杆上。

    5)满堂模板和共享空间模板支架立柱，在外侧周圈应设由下至上的竖向连续式剪刀撑;中间在纵横向应每隔10m左右设由下至上的竖向连续式剪刀撑，其宽度宜为4~6m，并剪刀撑部位的顶部、扫地杆处设置水平剪刀撑(图4-2-1)。剪刀撑杆件的底端应与地面顶紧，夹角宜为45°-60°。当建筑层高在8-20m时，除应满足上述规定外，还应在纵横向相邻的两竖向连续式剪刀撑之间增加之字斜撑，在有水平剪刀撑的部位，应在每个剪刀撑中间处增加一道水平剪刀撑(图4-2-2)。当建筑层高超过20m时，在满足以上规定的基础上，应将所有之字斜撑全部改为连续式剪刀撑(图4-2-3) 。

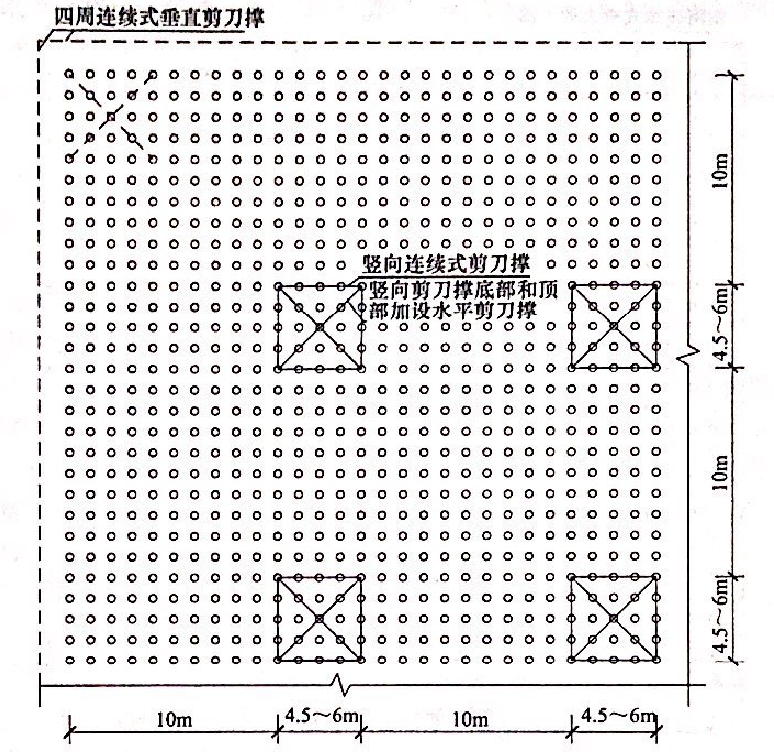

图4-2-1 剪刀撑布置图（一）

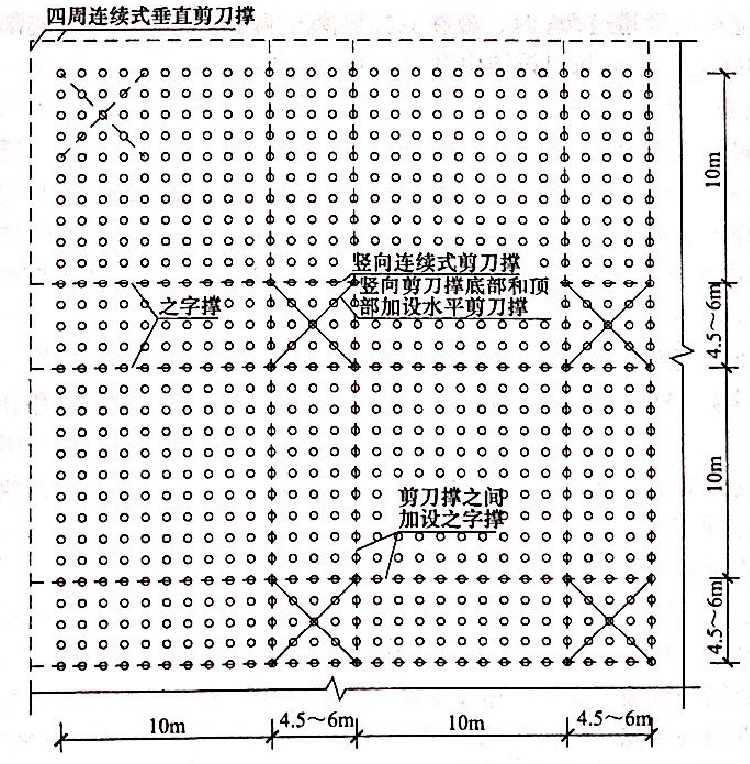

图4-2-2 剪刀撑布置图（二）

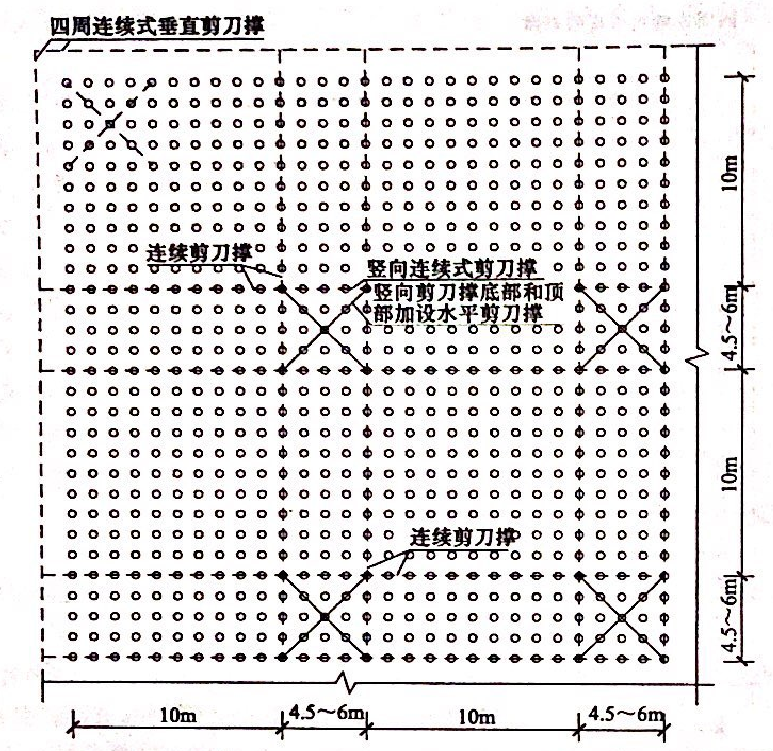

图4-2-3 剪刀撑布置图（三）

    6)当支架立往高度超过5m时，应在立柱周圈外侧和中间有结构柱的部位，按水平间距6 -9m、竖向间距2-3m与建筑结构设置一个固结点。

    5.当采用标准门架作支撑时，其构造与安装应符合下列规定:

    1)门架的跨距和间距应按设计规定布置，间距宜小于1. 2m;支撑架底部垫木上应设固定底座或可调底座。门架、调节架及可调底座，其高度应按其支撑的高度确定。

    2)门架支撑可沿梁轴线垂直和平行布置。当垂直布置时，在两门架间的两侧应设置交叉支撑;当平行布置时，在两门架间的两侧亦应设置交叉支撑，交叉支撑应与立杆上的锁销锁牢。上下门架的组装连接必须设置连接棒及锁臂。

    3)当门架支撑宽度为4跨及以上或5个间距及以上时，应在周边底层、顶层、中间每5列、5排在每门架立杆跟部设∮48mm x 3. 5mm通长水平加固杆，并应采用扣件与门架立杆扣牢。

    4)当门架支撑高度超过8m时，应按JGJ 162-2008第6.2.4条的规定执行，剪刀撑不应大于4个间距，并应采用扣件与门架立杆扣牢。

    5)顶部操作层应采用挂扣式脚手板满铺。

    6.悬挑结构立柱支撑的安装应符合下列要求:

    1)多层悬挑结构模板的上下立柱应保持在同一条垂直线上。

    2)多层悬挑结构模板的立柱应连续支撑，并不得少于3层。
