(六)架空线路安全防护
1.架空线必须采用绝缘导线。
2.架空线必须架设在专用电杆上,严禁架设在树木、脚手架及其他设施上。
3.架空线导线截面的选择应符合下列要求:
1)导线中的计算负荷电流不大于其长期连续负荷允许载流量。
2)线路末端电压偏移不大于其额定电压的5%。
3)三相四线制线路的N线和PE线截面不小于相线截面的50%,单相线路的零线截面与相线截面相同。
4)按机械强度要求,绝缘铜线截面不小于10mm²,绝缘铝线截面不小于16mm²。
5)在跨越铁路、公路、河流、电力线路挡距内,绝缘铜线截面不小于16mm²,绝缘铝线截面不小于25mm²。
4.架空线在一个挡距内,每层导线的接头数不得超过该层导线条数的50%,且一条导线应只有一个接头。
在跨越铁路、公路、河流、电力线路挡距内,架空线不得有接头。
5.架空线路相序排列应符合下列规定:
1)动力、照明线在同一横担上架设时,导线相序排列是:面向负荷从左侧起依次为L₁、N、L₂、L₃、PE;
2)动力、照明线在二层横担上分别架设时,导线相序排列是:上层横担面向负荷从左侧起依次为L₁ 、L₂、L₃;下层横担面向负荷从左侧起依次为L₁(L₂、L₃)、N, PE。
6.架空线路的挡距不得大于35m。
7.架空线路的线间距不得小于0. 3m,靠近电杆的两导线的间距不得小于0. 5m。
8.架空线路横担间的最小垂直距离不得小于表2-12-8所列数值;横担宜采用角钢或方木,低压铁横担角钢应按表2-12-9选用,方木横担截面应按80mm x 80mm选用;横担长度应按表2-12-10选用。
表2-12-8横担间的最小垂直距离
排列方式 | 直线杆(m) | 分支或转角杆(m) |
高压与低压 | 1.2 | 1.0 |
低压与低压 | 0.6 | 0.3 |

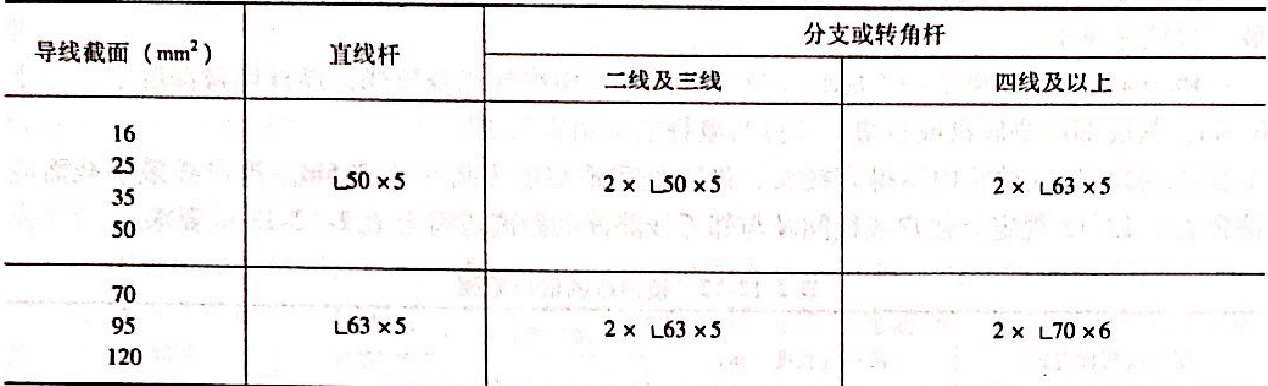

表2-12-9低压铁横担角钢选用
表2-12-10横担长度选用
横担长度(m) | ||
二线 | 三线、四线 | 五线 |
0.7 | 1.5 | 1.8 |
9.架空线路与邻近线路或固定物的距离应符合表2-12-11的规定。

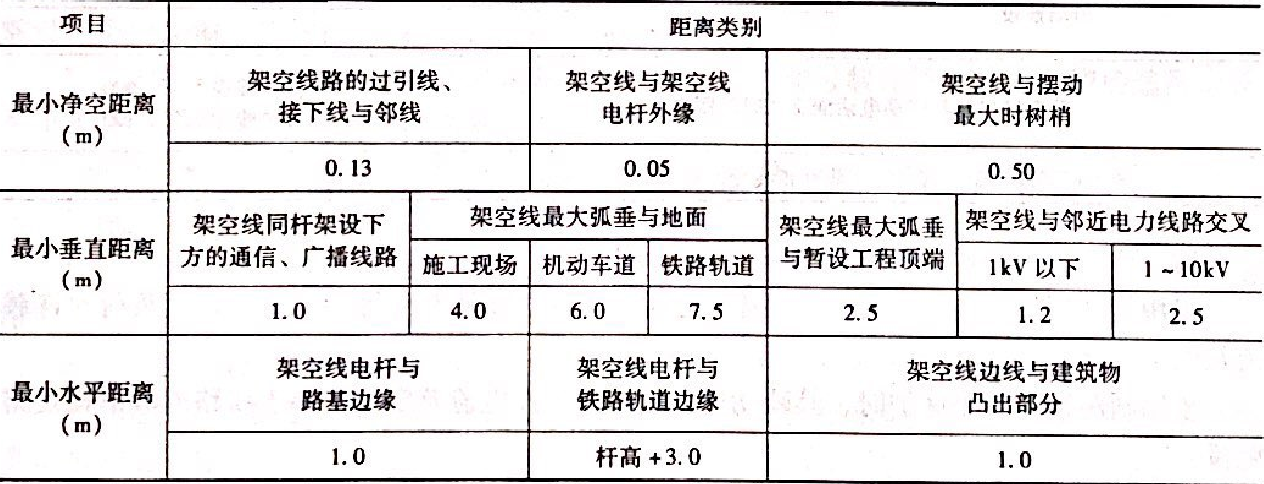

表2-12-11架空线路与邻近线路或固定物的距离
10.架空线路宜采用钢筋混凝土杆或木杆。钢筋混凝土杆不得有露筋、宽度大于0. 4mm的裂纹和扭曲;木杆不得腐朽,其梢径不应小于140mm。
11.电杆埋设深度宜为杆长的10%加0. 6 m,回填土应分层夯实。在松软土质处宜加大埋人深度或采用卡盘等加固。
12.直线杆和15°以下的转角杆,可采用单横担单绝缘子,但跨越机动车道时应采用单横担双绝缘子;5°~ 45°的转角杆应采用双横担双绝缘子;45°以上的转角杆,应采用十字横担。
13.架空线路绝缘子应按下列原则选择:
1)直线杆采用针式绝缘子。
2)耐张杆采用蝶式绝缘子。
14.电杆的拉线宜采用不少于3根DN4. 0mm的镀锌钢丝。拉线与电杆的夹角应在30°~45“之间。拉线埋设深度不得小于1m。电杆拉线如从导线之间穿过,应在高于地面2. 5m处装设拉线绝缘子。
15.因受地形环境限制不能装设拉线时,可采用撑杆代替拉线,撑杆埋设深度不得小于0. 8m,其底部应垫底盘或石块。撑杆与电杆的夹角宜为30°。
16.接户线在挡距内不得有接头,进线处离地高度不得小于2. 5m。接户线最小截面应符合表2-12-12规定。接户线线间及与邻近线路间的距离应符合表2-12-13的要求。
表2-12-12接户线的最小截面
接户线架设方式 | 接户线长度(m) | 接户线截面(mm²) | 铝线 |
铜线 | |||
架空或沿墙敷设 | 10~25 | 6.0 | 10.0 |
≤10 | 4.0 | 6.0 |
表2-12-13接户线线间及与邻近线路间的距离
接户线架设方式 | 接户线档距(m) | 接户线线间距离(mm) |
架空敷设 | ≤25 | 150 |
>25 | 200 | |
沿墙敷设 | ≤6 | >6 |
>6 | 150 | |
架空接户线与广播电话线交叉时的距离(mm) | 接户线在上部,600 接户线在下部,300 | |
架空或沿墙敷设的接户线零线和相线交叉时的距离(mm) | 100 |
17.架空线路必须有短路保护。
采用熔断器做短路保护时,其熔体额定电流不应大于明敷绝缘导线长期连续负荷允许载流量的1.5倍。
采用断路器做短路保护时,其瞬动过流脱扣器脱扣电流整定值应小于线路末端单相短路电流。
18.架空线路必须有过载保护。
采用熔断器或断路器做过载保护时,绝缘导线长期连续负荷允许载流量不应小于熔断器熔体额定电流或断路器长延时过流脱扣器脱扣电流整定值的1. 25倍。
第112页
